防爆熱電阻的詳細介紹

一、概述：
     防爆熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。
    我集團生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格.
    防爆熱電偶，熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會(huì )破壞接線盒，而由此產生的熱能不能向外擴散--傳爆.只要用戶嚴格遵守產品使用規則,產品就能達到可靠的防爆效果。
二、產品特點：
     1.壓簧式感溫元件，抗振性能好；
     2.測量精確度高；
     3.毋須補償導線，節省費用；
     4.進口薄膜電阻元件，性能可靠穩定。
三、工作原理：
       防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會(huì )產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
四、技術參數：
      產品執行標準
     IEC751
     JB/T18622-1997
     JB/T8623-1997
     JB/T5518-91
    常溫絕緣電阻：
      熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ、
測量范圍及允差：

型  號	分 度號	測溫范圍	精度等級	允許誤差
WZP	Pt100	-200-+500	A級	±(0.15+0.002) ltl
			B級	±(0.30+0.005) ltl
WZC	Cu50  Cu100	-50-+100	---	±(0.30+0.005)ltl



型號	分度號	測溫范圍℃	精度等級	允許偏差△ t ℃
WZP WZP 2 WZPK WZPK 2	PT100	-200~500	A 級	±（0.15+0.002|t|）
			B 級	±（0.30+0.005|t|）

注：“ t ”為感溫元件實測溫度絕對值，雙支鉑電阻只供應 B 級
熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過 5mA 。
防爆類型和級別
防爆級組： d II BT4 或 d II CT4 ； d II BT6 或 d II CT6
外殼防護等級： IP54
五、規格型號:

類別	型號	分度號	溫  度范圍℃	保護管 材  料	熱響應時間 t0.5s	公稱壓力 Mpa	結構 特征	規格		防爆 等級
								總長 L （ mm ）	插深 l （ mm ）
鉑熱電阻	WZP-24SA	PT100	-200~500	1Cr18Ni9Ti 不銹鋼 或0Cr18Ni 12M02Ti	≤ 90	10	隔爆接線盒固定螺紋安裝 M27*2 隔爆接線盒 固定法蘭安裝	250 350 400 450 550 650 900 1150	100 200 250 300 400 500 750 1000	d IIBT4 d II BT6 或 d II CT4 d II CT6
	WZP2-24SA
	WZP-44SA					6.4
	WZP2-44SA
	WZP     -64S WZP2			1Cr18Ni9Ti		30	錐形保護管 M33*2	250 350 450	100 200 300

類別	型號	分 度 號	溫度 范圍℃	保護管 直徑D （mm）	熱響應時間 t0.5s	公稱壓力 Mpa	結構 特征	規格		防爆 等級
								總長L （mm）	插深l （mm）
鉑熱電阻	WZPK-248 WZPK2-248	PT100	-200- 500	φ 6 或 φ 5	≤ 12 ≤ 8	10	隔爆接線盒固定螺紋安裝 M27*2	300 350 450 550 650 900 1150	150 200 300 400 500 750 1000	d IIBT4 d IIBT6 或 d IICT4 d IICT6
	WZPK-44 WZPK2-44					6.4	隔爆接線盒固定法蘭安裝

  六、型號命名方式：

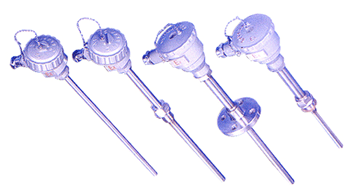

 七、防爆熱電阻圖片：

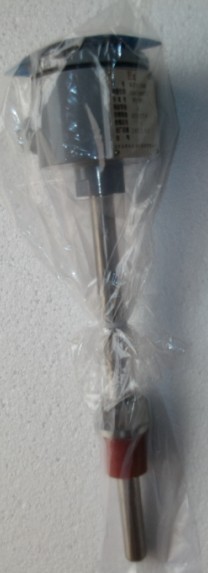

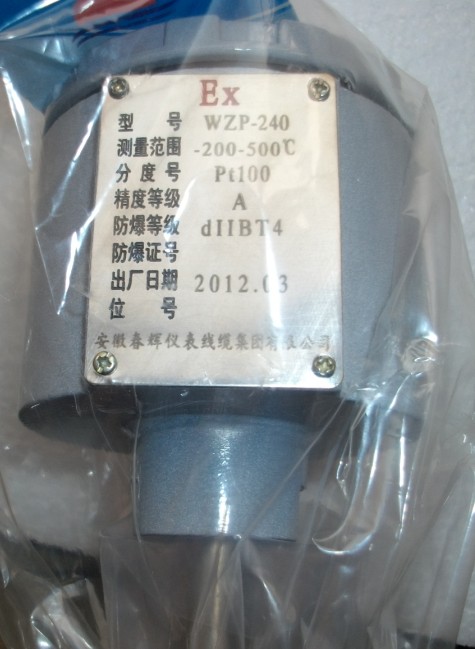

WZP-440照片
