| TK3051系列智能壓力變送器、差壓變送器是過程變量變送器中最重要的一類，應用范圍很廣，除了可用于壓力、差壓測量之外，還可用于流量、液位、比重等其他參數測量。具有模擬或數字輸出信號，并且具有通信與自我診斷的能力，高精確度（0.1％～0.075％），大量程比（最大可到100：1）和高穩定性（1～5年）。廣泛應用于石油、化工、電力、食品、造紙、市政工程等行業。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列壓力變送器 全面解決方案： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
小巧而質輕的設計，具有最佳的性能，高量程比對現場的庫存要求最低。 可采用一體化安裝閥組，可節約安裝費，因為可將變送器和閥組在工廠一體化裝配，并在工廠完成了泄露檢查和效驗。 1199“調整型”直接安裝式遠傳可節約采購和安裝費用20%以上，性能提高超過10%，響應時間加快10%以上 主要元件采用進口 具有國內外最新壓力變送器的結構優點和良好性能 通用型安裝結構及規格，替代能力強，是新一代壓力測量的優秀換代產品 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

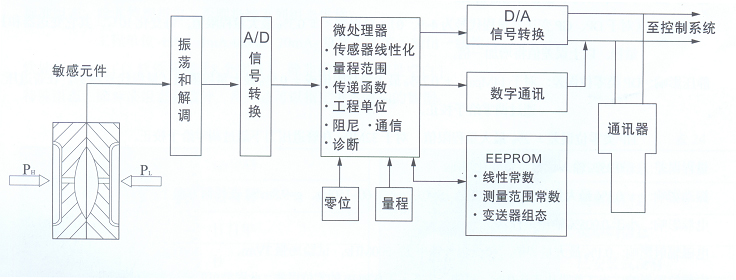

| TK3051系列智能型變送器工作原理： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 點擊上圖放大 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
上圖中敏感元件測得的壓力信號，通過振蕩和解調環節轉換成與壓力成正比的直流信號，A/D轉換器將此電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它還進行傳感線性化、重置測量范圍、工作單位換算、阻尼、開方、傳感器微調等運算，以及診斷和數字通訊。 D/A轉換器把微處理器來的并經校正過的數字信號轉換為4～20mA模擬信號并送到輸出回路。 EEPROM 保存所有組態、特性化和數字微調數據，這些數據可用變送器軟件修改。數據存貯在EEPROM 內即使斷電也保存完整。 數字通信線路為變送器提供一個與外部設備（采用HART協議的控制系統）的連接接口。此線路檢測疊加在4～20mA信號上的數字信號，并通過回路傳送所需信息。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列智能型變送器詳細介紹： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
電子部件：采用先進的集成電路及表面貼裝（SMT）技術，變送器的電子部件由一塊電路板組成。 變送器的微處理器控制A/D和D/A轉換的工作也能完成自診斷及實現數字通訊。 工作時，一個數字壓力值被微處理器，并作為數字儲存，以確保精密的修正和工程單位的轉換。此外，微處理器也能完成傳感器的線性化、量程比、阻尼時間以及其它功能，EEPEOM存儲所有的組態、特性化及數字微調的參數，存儲器為非易失性的，因此，即使斷電，所有存儲的數據仍能完好保持，以隨時實現智能的通訊。 軟件：通過一臺HART通訊器對3051智能變送器進行測試和組態。或者通過任意的支持HART通訊協議的上位系統完成通訊。 ART協議使用工業標準的BBLL202移頻鍵控（FSK）技術，以1200Hz或2200Hz的數字信號疊加在4～20mA的信號上實現通訊。通訊時頻率信號對4～20mA的過程信號不產生任何干擾。 自診斷：3051智能變送器可完成連續地自診斷。如果變送器被檢測出故障，則變送器的輸出由用戶可選擇大于22mA或小于3.8mA其中一個值，并且任何的HART上位機設備均能顯示該變送器自診斷的特殊信息代碼。 格式化：格式化功能是在變送器進行初始化設定和對數字電子部件進行維護時使用的，標準的格式化菜單提供了兩個功能：特性化和數字微調。 特性化：盡管3051智能變送器在出廠時就已被特性化處理好，但用戶仍可以使用這一功能將現有的3051模擬變送器作一些簡單的更新，使它轉換為智能型。特性化功能：調節3051智能電容式變送器的電子部件，讓它正確地反映傳感器的輸出。 本功能允許對變送器的特性進行數字標定，以達到制造廠標定的壓力標準值。數字微調包括兩種獨立的操作： ①傳感器微調：可以調節數字過程變量的讀數，使之精確反映壓力輸入； ②模擬輸出調整：使儀表的數字電流與儀表的4～20mA模擬輸出電流一致。 組態： 1、標準組態：除非特別指定，否則將按下列組態供貨； 工程單位：KPa；4mA-0KPa；20mA—量程上限值；輸出—線性。 2、軟件標簽：空白；軟件標簽（8個字符），除非指明，否則是空白。 3、除標準組態參數外，用戶還可以指定下表附加的數據。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051通用技術性能和參數： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
●輸出信號：二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（適用于3051系列） ●供電電源：12～45V.DC(詳見負載特性圖) ●負載特性：  ●電源影響：<0.005%/V ●負載影響：電源穩定時，無負載影響。 ●遷移特性：最大正遷移量500% 最大負遷移量600% 注：①負遷移量的絕對值，不大于一個工程大氣壓。 ②遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。 ③差壓流量變送器遷移會(huì )破壞開方特性，故不能進行遷移。 ④絕對壓力變送器不能進行負遷移。 ●阻尼：通常可在0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會(huì )增大。 ●啟動時間：<2秒，不需預熱 ●工作環境：環境溫度見第45頁的表1 環境濕度 0～100% ●防護特性：防護能力 IPS-65 ●防爆類型：隔爆型 Exd II BT4-6 本安型 Exia IICT5 ●靜壓影響：DP類零位誤差：對于14MPa，±0.1%最大量程限值或±0.25%最大量程限值(量程代號為3)，在管道壓 力下通過調零給予校正。 HP類零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。 ●電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。 ●指示表(%)：電流表 標尺長44.5mm 精度±2% 液晶數顯 精度±0.2% ●振動影響：任何方向200Hz振動時，±0.05%/g。 ●安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。 ●重量：3.9Kg(不包括附件)，1151系列重量為5.4Kg（不包括附件） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列壓力變送器引壓方式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051電氣連接： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電子殼體的兩側有兩個NPT1/2內螺紋孔，選擇一側作為電纜的引入口，另一側用螺塞密封，以防止塵埃和水氣的侵入。對于防爆型產品應嚴格按產品說明書的要求，處理電纜引入口。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||

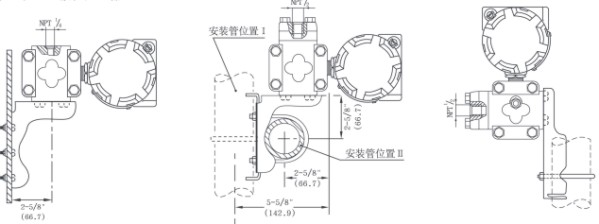

| TK3051安裝方式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 變送器的安裝方式有三類：一是借助于多種結構的安裝支架(圖A～C)，獨立安裝于測量對象之外，適用于DP、HP、DR、DP、GP和AP型；二是遠傳裝置固定在測量對象上，而變送器主體借助于安裝支架進行獨立安裝(圖D)，適用于DP型遠傳差壓變送器和GP型遠傳壓力變送器；三是無安裝支架，變送器與測量對象聯體安裝(圖E)，適用于LT和ST型液位變送器。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

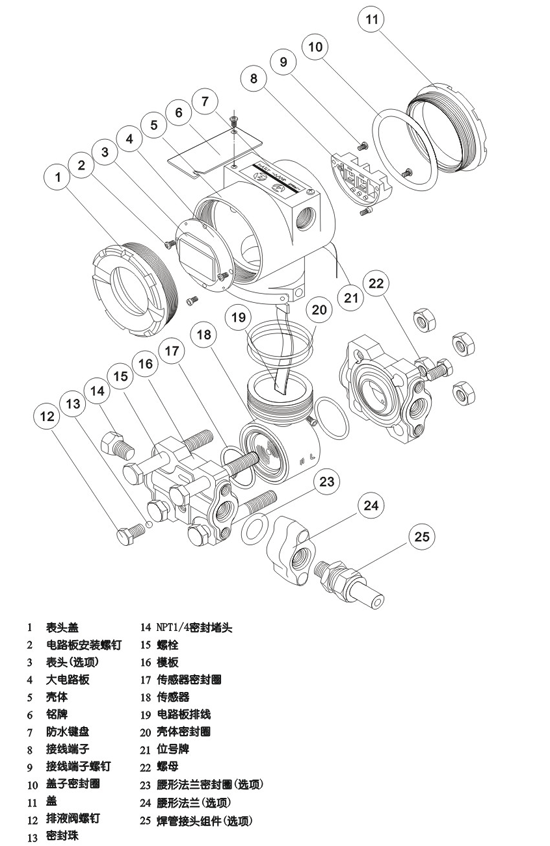

| TK3051典型產品裝配分解圖： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 點擊上圖放大 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051典型產品外形尺寸外形尺寸圖： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列壓力變送器 特點： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
采用微處理器從而使靈活性增大，功能增強。 具有很強的自診斷能力。 零點和量程調整互不影響。 兼有遠程和本地量程、零點調整。 帶非易失性存貯器。 穩定性能好，精度高，阻尼可調，抗單向過載能力強。 數字式集成電路設計減少了零件數與機械互連件，因而改善了性能的可靠性。 無論從設計到安裝，從維護到操作都能實現最優化的測量概念。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TK3051系列壓力變送器 性能： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工業領域中最佳的總體性能±0.15%，令回路性能最優化 五年穩定性±0.15%，可大大降低效驗和維護費用 更快的動態響應，可降低過程的可變性 引進技術可實現全面測量方案 本地及外部：零點、量程調整 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
系列產品： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TK3051DP智能差壓變送器 TK3051DR智能微差壓變送器 TK3051HP智能高靜壓差壓變送器 TK3051AP智能絕對壓力變送器 TK3051GP智能壓力變送器 TK3051L智能法蘭安裝液位變送器 TK3051DP智能遠傳差壓變送器 TK3051GP智能遠傳壓力變送器 TK3051T型表壓/絕壓變送器 TK3051CD/CG/CA/HP型壓力變送器 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
主要產品介紹： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3051C差壓、表壓與絕壓變送器 ※ 性能優異：精度可達0.075%，量程比100：1 ※ 差壓：校驗量程從4inH2O至1000psi ※ 表壓：校驗量程從4inH2O至1000psi ※ 絕壓：校驗量程從150inH2O至1000psi ※ 過程隔離膜片：316L不銹鋼，哈氏合金C，蒙乃爾，鉭 ※ 設計小巧，堅固質輕，易于安裝 ※ 復合量程（僅限CD，CG），可測量負壓 3051T型表壓與絕壓變送器 ※ 性能優異：精度可達0.075%，量程比100：1 ※ 表壓：校驗量程從2.9psi至8700psi ※ 絕壓：校驗量程從1.5kPa至21MPa ※ 過程隔離膜片：316L不銹鋼，哈氏合金C ※ 灌充液：硅油與惰性液 ※ 可測量負壓 3051L型液位變送器 ※ 液位測量精度可達0.075%，量程比100：1 ※ 校驗量程從150inH2O至8315inH2O ※ 平膜片式，2-，3-，與4inch；伸出式膜片 ※ 多種灌充液可選，可滿足不同應用場合需要 ※ 小巧而質輕，易于安裝維護 ※ 接液件材料：316L不銹鋼，哈氏合金C和鉭 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

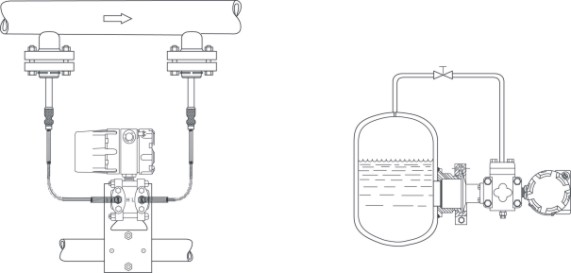

| TK3051系列壓力變送器安裝及引壓連接方式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 點擊上圖放大 |

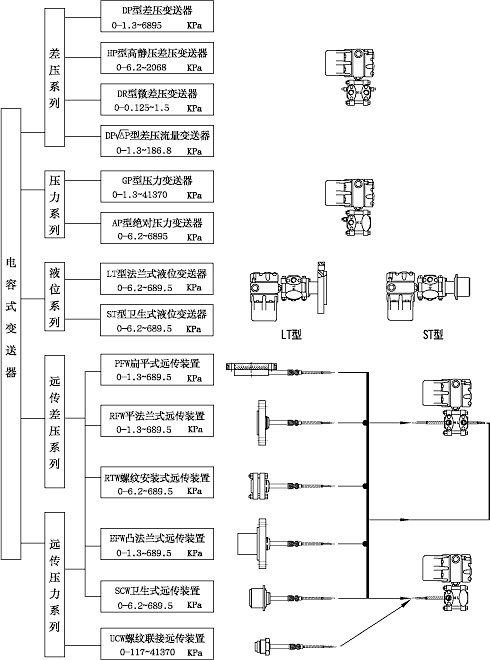

||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列壓力變送器選型圖： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 點擊上圖放大 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

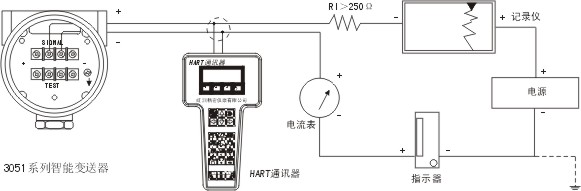

| TK3051系列壓力變送器接線圖： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
