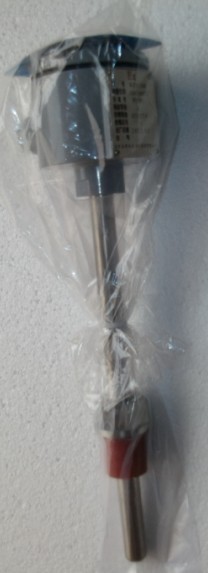

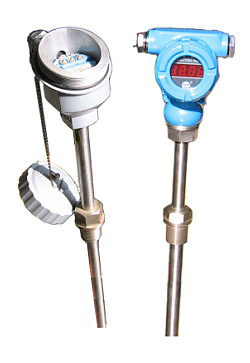

一體化防爆熱電阻的詳細介紹



一、概述：
        一體化防爆熱電阻在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。
      WZPB系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備。
二、產品特點：
      1.二線制輸出4-20mA，抗干擾能力強；
      2.節省補償導線及安裝溫度變送器費用；
      3.安全可靠，使用壽命長；
      4.冷端溫度自動補償，非線性校正電路 ；
三、工作原理：
       一體化防爆熱電阻利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。
四、測量范圍幾允差：
      1.熱電阻測溫范圍及允差

型  號	分度號	測溫范圍℃	精度等級	允許偏差
WZPB	Pt100	-200-+500	A級  B級	±(0.15+0.002ItI) ±(0.30+0.005 ItI)
WZCB	Cu50  Cu100	-50-+100		±(0.30+0.005 ItI)

     2.熱電偶測溫范圍及允差
     輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
     輸出方法： 二線制
     精度等級：
      溫度變送器精度等級：0.1  0.2  0.5
      顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
     供電電源：24V.DC±10℅
     防護等級：IP65
     防爆等級：
      隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
      本質安全型：iaⅡCT6
 絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
五、熱響應時間：
      當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間；當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
六、基本誤差：
     儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
