陶瓷鉑電阻的詳細介紹

一、概述：
      陶瓷鉑電阻元件是一種新型內繞式結構，比原有的外繞式更精確、靈敏、性能更穩定的新式熱電阻元件。它的結構是將鉑絲制成彈簧狀，貫穿于兩孔或四孔的精制瓷管中，將各孔中的鉑絲進行串聯于一端引線引出。
      陶瓷鉑電阻與顯示儀表配套可以遠距離傳遞與記錄，廣泛使用于石油、冶金、食品、醫療、國防、電力、化工、機械、輕紡、氣象等部門測溫，恒溫控制。
陶瓷電阻元件可以裝置成各種測溫的內部，成為可與顯示儀、記錄儀、調節器、掃描儀、數據記錄儀以及電腦配套進行精確的測量溫度和控制。 .
二、技術指標：
      分度號：Pt20、 Pt50、 Pt100、 Pt1000、 BA1、 BA2。
     外徑：Φ1.2mm～6mm品種規格齊全
     測溫范圍：-200 ℃～850℃ 該產品具有體積小、精度高、線性好、熱響應時間快、長期穩定等優點，是新一代最理想的測溫元件之一 .
     精度等級允許誤差：
     R值及其允差(pt100)
    A級：100Ω±0.06Ω
    B級：100Ω±0.12Ω
   一般型號如下： WZP2—  都可以做成雙支
  1.2＊15mm 1.2＊20mm 1.2＊25mm 1.2＊30mm
  1.6＊15mm 1.6＊20mm 1.6＊25mm 1.6＊30mm
  1.8＊15mm 1.8＊20mm 1.8＊25mm 1.8＊30mm
  2.2＊15mm 2.2＊20mm 2.2＊25mm 2.2＊30mm
  3.0＊10mm 3.0＊15mm 3.0＊25mm 3.0＊30mm
  3.2＊10mm 3.2＊15mm 3.2＊25mm 3.2＊30mm
三、產品結構圖：

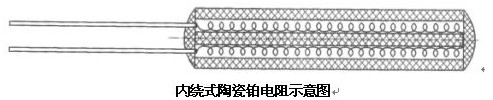

    陶瓷內繞式鉑電阻（如圖）

 陶瓷鉑電阻它的優點在于制造工藝簡單，外觀好，可在很低的溫度下使用（如-200℃），缺點是振動場合不能勝任。它的結構是將鉑絲制成彈簧狀，貫穿于兩孔或四孔的精制瓷管中，將各孔中的鉑絲進行串聯于一端引線引出。不抗振的原因在于：它的內部繞阻好比垂吊的電爐絲，在高溫狀態時，好似電爐絲通電，電爐絲通電后爐絲變軟，隨時間的延長出現上部爐絲匝間距增大，下部爐絲匝間距減小，爐絲的通電電流越大，溫度越高，效果越明顯，這時稍有振動，下部匝間就會(huì )短路，內繞式鉑電阻之所以溫度越高時越不抗振就是這個道理。后來人們?yōu)榱私鉀Q這一問題，將孔內灌上陶瓷顆粒來約束鉑絲，但事實上時間一長，該陶瓷顆粒的棱角磨掉后，充填的陶瓷在孔內又松動還是出現上述問題。為此人們?yōu)榱藴y量高溫有振動的場合，采用了較粗直徑的鉑絲制成Pt100或Pt10來進行，這樣的確起到了效果，由于鉑絲直徑加粗，不論在低溫還是高溫狀態，它的剛度都在加強，所以能適用。但也未從根本上解決。
       另外，陶瓷內繞式鉑電阻，不論是在低溫或高溫振動場合都存在著繞阻與骨架間的磨擦問題，數值會(huì )隨使用時間的延長而增大或斷路。
