鎧裝熱電阻是將熱電阻絲、絕緣材料和金屬保護管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點。
鎧裝熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃—+500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
|
|
|||||||||||||
|
|
鎧裝熱電阻 按接線盒形式可分為
|
||||||||||||
|
|
防噴式鎧裝熱電阻
防水式鎧裝熱電阻 圓接插式鎧裝熱電阻 扁接插式鎧裝熱電阻 帶補償導線式鎧裝熱電阻 |
||||||||||||
|
■
|
鎧裝熱電阻 產品特點
|
||||||||||||
|
|
熱響應時間少，減小動態誤差；直徑小，長度不受限制；測量精確度高；進口薄膜電阻元件，性能可靠穩定。
|
||||||||||||
|
■
|
鎧裝熱電阻 工作原理
|
||||||||||||
|
|
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
|
||||||||||||
|
■
|
產品執行標準
|
||||||||||||
|
|
IEC751 JB/T8622 1997
|
||||||||||||
|
■
|
常溫絕緣電阻
|
||||||||||||
|
|
在環境溫度為15—35℃，相對溫度不大于80%，試驗電壓為10—1000V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m
|
||||||||||||
|
■
|

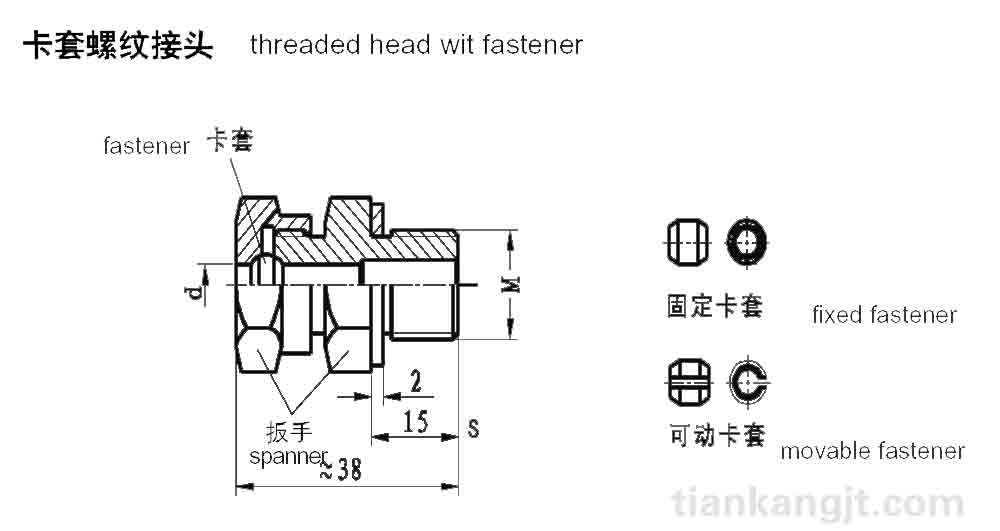

安裝固定形式： 固定/可動卡套螺紋接頭、固定/可動卡套法蘭盤，如下圖
|
||||||||||||
|
|
  |
||||||||||||
|
■
|
測量范圍及溫差
|
||||||||||||
|
|
|
||||||||||||
|
■
|
偶絲直徑及材料
|
||||||||||||
|
|
|
||||||||||||
|
■
|
熱響應時間
|
||||||||||||
|
|
|
