帶溫度變送器熱電偶熱電阻(一體化熱電偶熱電阻)
產品概況：
帶溫度變送器熱電偶熱電阻又稱一體化熱電偶熱電阻，一體化熱電偶熱電阻是指在熱電偶或熱電阻的防水或隔爆接線盒內裝入放大變送模塊（即溫度變送器），與傳感器連接形成一體化，輸出標準4-20mA 電流信號或也可以輸出0-5V或1-5V的電壓信號。通常和顯示儀表、記錄儀表、電子計算機等配套用，直接測量各種生產過程中的0度-1300度范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
■ 一體化熱電偶/熱電阻主要包括：
無固定裝置一體化熱電偶/熱電阻
固定螺紋式一體化熱電偶/熱電阻
活動法蘭式一體化熱電偶/熱電阻
固定法蘭式一體化熱電偶/熱電阻
固定螺紋錐式一體化熱電偶/熱電阻
活絡(luò )管接頭式一體化熱電偶/熱電阻
直形管接頭式一體化熱電偶/熱電阻
固定螺紋管接頭式一體化熱電偶/熱電阻
活動螺紋管接頭式一體化熱電偶/熱電阻
■ 一體化熱電偶/熱電阻產品特點
二線制輸出4~20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；測量范圍大；冷端溫度自動補償，非線性校正電路
■ 一體化熱電偶/熱電阻工作原理
熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4~20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
■ 產品執行標準：
IEC584 IEC751 JB/T7391-1994
■ 一體化熱電偶/熱電阻產品特性
輸出信號：4~20mA，負載電阻250 1/2、傳輸導線電阻100 1/2
輸出方法：二線制
允差等級：0.10.20.5
供電電源：24V.DC±10%
防護等級：IP65
絕緣電阻： 儀表輸出接線端子與外殼之間的絕緣電阻應不小于50 1/2
熱響應時間： 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示，當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。

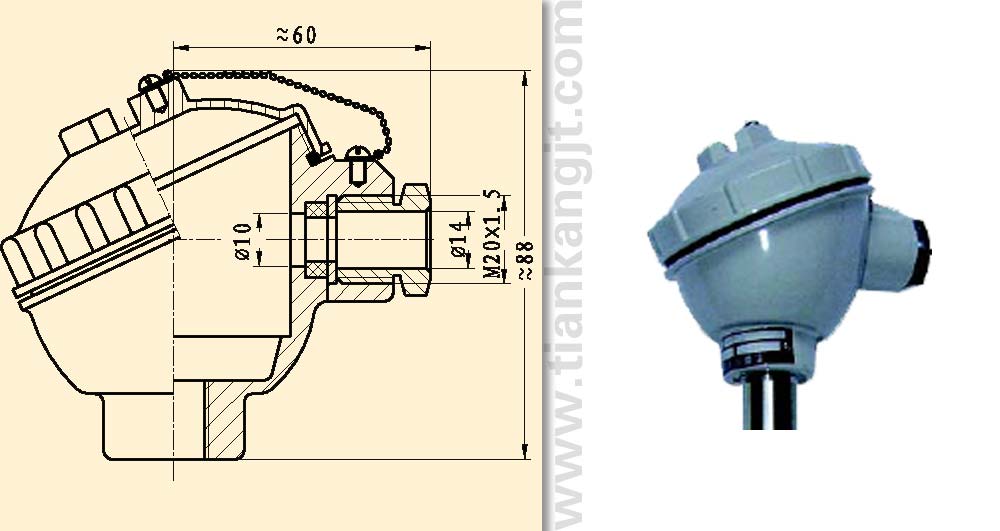

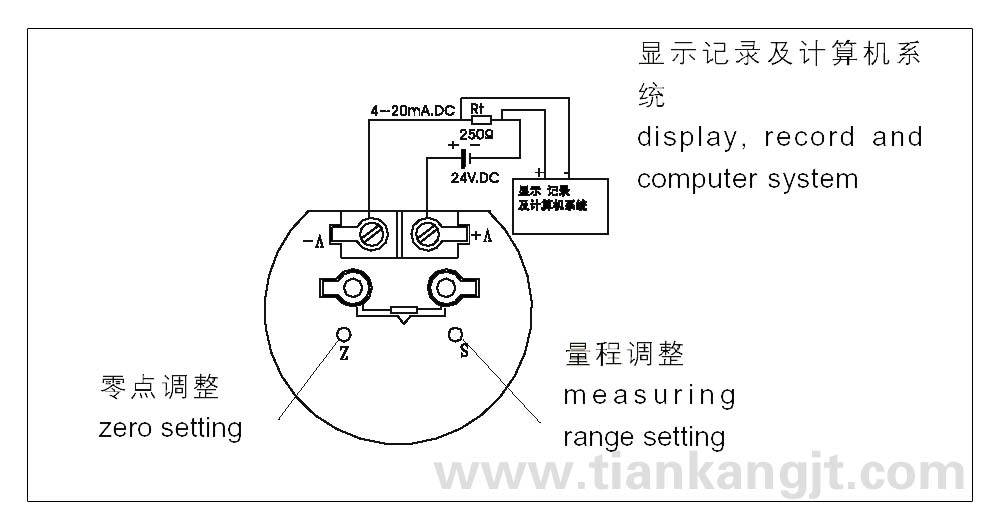

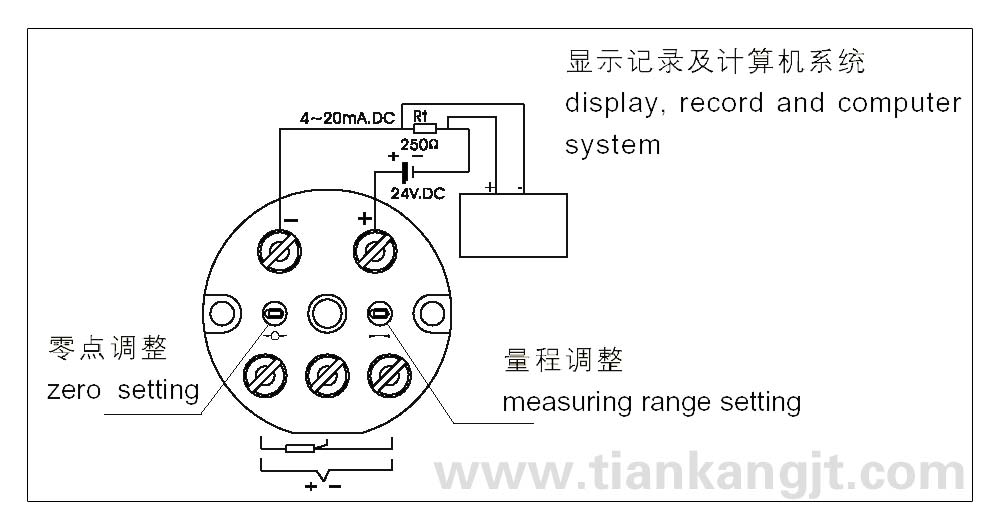

■ 一體化熱電偶/熱電阻接線方式：如下圖
   |
一體化熱電阻測量范圍及溫差
| 型號 | 分度號 | 測量范圍℃ | 精度等級 | 允差值 |
| WZPB | Pt100 | -200℃—+500℃ | A級 | ±(0.15+0.002|t|) |
| B級 | ±(0.30+0.005|t|) | |||
| WZCB |
Cu50 Cu100 |
-50℃—+100℃ | - | ±(0.30+0.005|t|) |
■
一體化熱電偶測量范圍及溫差
| 型號 | 分度號 | 允差等級 | |||
| Ⅰ | Ⅱ | ||||
| 允差值 | 測量范圍℃ | 允差值 | 測量范圍℃ | ||
| WRNB | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRMB | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WREB | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
| WRFB | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
| WRCB | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004ltl | 125~350 | ±0.0075ltl |
133~350 |
||
