YO/YA/YY特種壓力表

【簡介】YO-60/YA-100/YY-150特種壓力表一、概述：YO/YA/YY特種壓力表YO系列氧氣壓力表，適用于測量氧氣的壓力。YA系列氨用壓力表，適用于測量氨介質的壓力。YY系列乙炔壓力表，適用于測量乙炔氣 ...

當前欄目：儀器儀表瀏覽量：次時間：2016-12-01 17:35:21

YO-60/YA-100/YY-150特種壓力表
一、概述：
YO/YA/YY特種壓力表 YO系列氧氣壓力表，適用于測量氧氣的壓力。 YA系列氨用壓力表，適用于測量氨介質的壓力。 YY系列乙炔壓力表，適用于測量乙炔氣體的壓力。

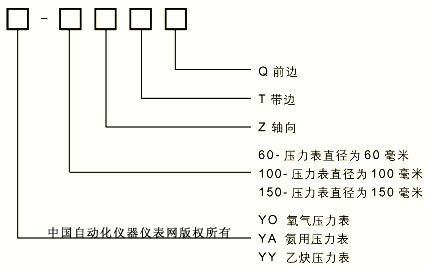

二、型號命名：

三、技術參數：

例:YO-1000-1MPa直徑為本100毫米測壓范圍0-1MPa的氧氣壓力表

氨氣、氧氣、乙炔壓力表

氧氣壓力表

用途說明

　　儀表適用測量氧氣介質的壓力。嚴禁接觸油脂類物質。

主要技術指標

型號 Model	公稱直徑 Nominal Diameter(mm)	精度等級Accruacy	測量范圍 Measuring range(Mpa)	連接螺紋Connection
Yo-60	φ60	2.5	0.16,0.25,0.4,0.6,1,1.6, 2.5,4,6,10,16,25,40,60	M14×1.5
Yo-100	φ100	1.6		M20×1.5
Yo-150	φ150			M20×1.5

YA 系列氨氣壓力表

用途說明

　　氨氣壓力表用于測量對普通碳系鋼、合金結構鋼、奧氏體類不銹鋼及錫合金纖焊料無腐蝕作用，非結晶和凝固的各種介質的壓力。主要適用于化肥生產過程中和制冷設備中用來測量氨的液體、氣體或其混合物等的壓力。

主要技術指標

型號	精確度等級	使用環境條件	溫度影響	測量范圍
YA-100 YA-150	1.6	-40～+70℃，相對溫度不大于90％	使用溫度如偏離20±5℃時，其溫度附加誤差不大于0.4％/10℃	0～0.1,0～0.16,0～0.25,0～0.4,0～0.6,0～1,0～1.6,0～2.5,0～4,0～6,0～10,0～16,0～25,0～40,0～60,-0.1～0,-0.1～0.06,-0.1～0.15,-0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～2.4

結構原理

　　儀表由導壓系統（包括接頭、彈簧管等）、傳動機構、指示裝置和外殼組成。

　　當被測介質作用于彈簧管時，其管端產生相應的彈性變形——位移，經傳動機構放大后，由指示裝置在度盤上把被測壓力指示出來。

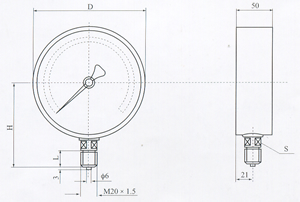

外形尺寸

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位 Unit:mm

乙炔壓力表

用途說明

　　儀表適用測量溶解乙炔的壓力。

主要技術指標

型號 Model	公稱直徑 Nominal Diameter(mm)	精度等級Accruacy	測量范圍 Measuring range(Mpa)	連接螺紋Connection
YY-50	φ50	2.5	0.25,4 0.24,2.5,4 0.16,0.25,0.4,0.6,1,1.6, 2.5,4,6,10,16,25,40,60,	M14×1.5
YY-60	φ60	2.5		M14×1.5
YY-100	φ100	1.6		M20×1.5
YY-150	φ150	1.6		M20×1.5
