WZPD電機埋入置式熱電阻
一、概述:
電機埋入置式熱電阻(簡稱熱電阻)適用于電機繞組及電機鐵芯測溫用鉑熱電阻作為溫度傳感器與顯示儀表配套,測量電機中繞組或定子鐵芯的溫度,也適用于有類似測溫要求的其它機械裝置,安裝特別簡單,直接顯示出線圈的實際工作溫度。
二、工作原理:
電機埋入置式熱電阻,電機測溫分兩個部分:鐵芯測溫和繞組測溫鐵心嵌入式熱電阻主要用于測量電機的定子鐵心的溫度,它除了具有一般熱電阻的特性外還具有抗振,耐壓等優點,它的外保護層有非金屬絕緣材料構成薄片狀,因此具有良好的絕緣性能。使用時,可直接嵌入電機的鐵心.它與顯示,記錄,調節儀配合能直接測量0~150℃范圍內的溫度。
WZCD-101 測溫范圍:0~150℃ 分度號:CU50
電機繞組熱電阻主要用于測量大,中,小型電機繞組,定子及其他小間隙表面溫度。它也具有抗振,耐壓等優點。它的外保護層有非金屬絕緣材料構成。直接埋入電機繞組,是電力工程中必不可少的測溫元件。
WZPD-201 測溫范圍:0~200℃ 分度號:PT100
電機埋入置式熱電阻(簡稱熱電阻)適用于電機繞組及電機鐵芯測溫用鉑熱電阻作為溫度傳感器與顯示儀表配套,測量電機中繞組或定子鐵芯的溫度,也適用于有類似測溫要求的其它機械裝置,安裝特別簡單,直接顯示出線圈的實際工作溫度。
二、工作原理:
電機埋入置式熱電阻,電機測溫分兩個部分:鐵芯測溫和繞組測溫鐵心嵌入式熱電阻主要用于測量電機的定子鐵心的溫度,它除了具有一般熱電阻的特性外還具有抗振,耐壓等優點,它的外保護層有非金屬絕緣材料構成薄片狀,因此具有良好的絕緣性能。使用時,可直接嵌入電機的鐵心.它與顯示,記錄,調節儀配合能直接測量0~150℃范圍內的溫度。
WZCD-101 測溫范圍:0~150℃ 分度號:CU50
電機繞組熱電阻主要用于測量大,中,小型電機繞組,定子及其他小間隙表面溫度。它也具有抗振,耐壓等優點。它的外保護層有非金屬絕緣材料構成。直接埋入電機繞組,是電力工程中必不可少的測溫元件。
WZPD-201 測溫范圍:0~200℃ 分度號:PT100

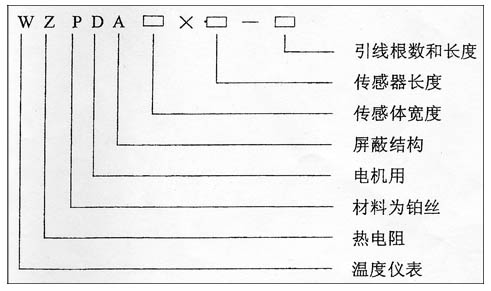

三、型號規格:
熱電阻分為普通型(WZPD)、屏蔽型(WZPDA)訂貨時需注明,如有特殊要求可與本公司商量訂制。
熱電阻分為普通型(WZPD)、屏蔽型(WZPDA)訂貨時需注明,如有特殊要求可與本公司商量訂制。
|
四、技術參數:
熱電阻為連續工作時,防護等級為IP65。
熱電阻的常溫絕緣電阻大于100M Ω。
熱電阻的上限溫度絕緣電阻大于10M Ω。
基本參數表:
表1
測量范圍
|
耐電壓
|
耐拉力
|
傳 感 體
|
|||
℃
|
KV
|
N
|
分度號
|
絕緣等級
|
時間常數
|
最大激勵電流
|
-40-200
|
1
|
10
|
Pt100
|
H
|
<10s
|
5mA
|

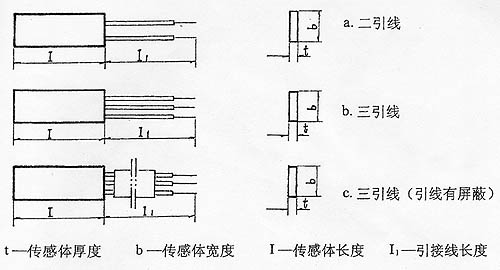

熱電阻的外形和尺寸符號(圖1)
圖1 熱電阻外形和尺寸符號 |
|

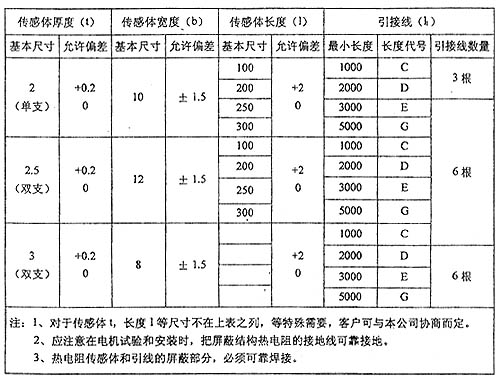

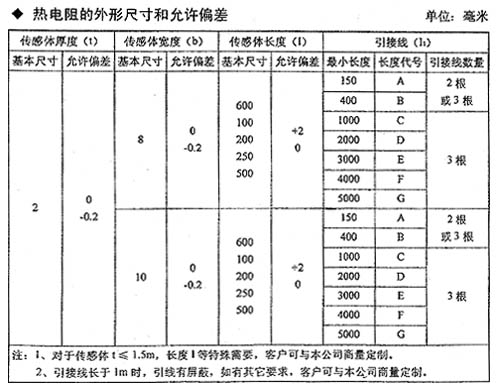

屏蔽結構外形尺寸和允許偏差:
|
