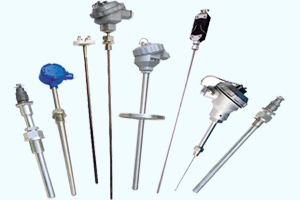

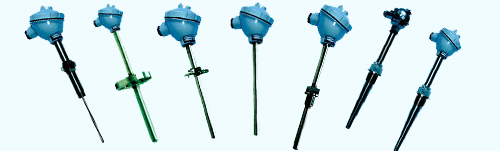

一、概述∶
    裝配熱電偶，工業用熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
    熱電偶是由兩種不同成分的導體兩端焊接形成回路時,直接測溫端叫測溫端，接線端子端叫參比端。如果熱電偶的工作端與參比端存在有溫差時，就會(huì )在回路內產生熱電流，顯示儀表將會(huì )指示出熱電偶產生的熱電勢所對應的溫度值。

   熱電偶的熱電動勢將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。
   裝配熱電偶基本結構由接線盒、保護管、絕緣套管、接線端子、熱電極，并配以多種安裝固定裝置。

二、主要技術指標：

熱電偶公稱壓力：一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。

熱電偶最小插入深度：應不小于其保護管8-10倍。（特殊產品例外）

絕緣電阻：當周?chē)諝鉁囟葹?5-35℃，相對濕度<80%時絕緣電阻≥5兆歐（電壓100v)。具有防濺式接線盒的熱電偶，當相對溫度93±3℃時，絕緣電阻≥0.5兆歐（電壓100V）。

訂貨須知;

    訂貨時用戶應注明;

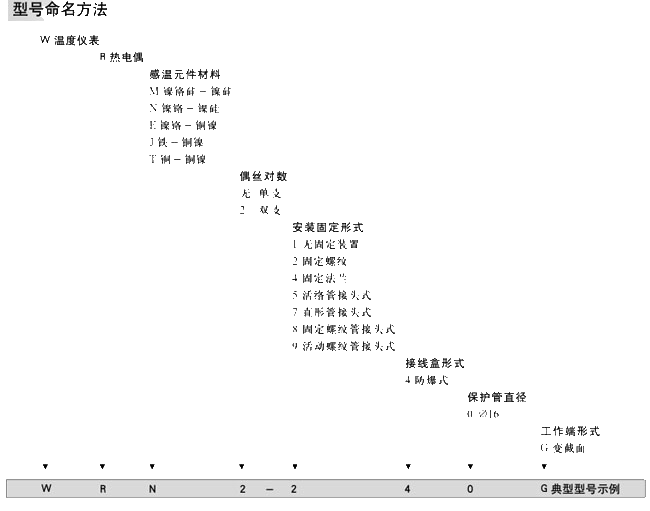

    1)產品名稱(2)產品型號(3)分度號(4)保護管材料和直徑(5)長度L及插入深度(6)數量(7)固定螺紋M(8)特殊要求
如需其它分度號熱點偶，須提前訂貨，如 J、T、R 等。

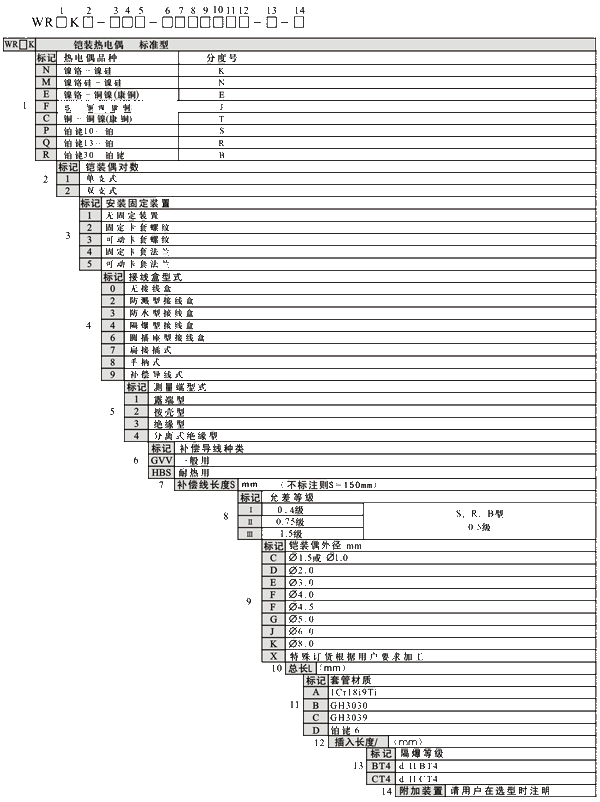

　　　　　　　　　　　　　　　　　　　　　　　　　鎧裝熱電偶

概述∶
    鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器佩配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃~1300℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

主要技術參數

★產品執行標準：IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

★常溫絕緣電阻：鎧裝熱電偶在環境溫度為20+15℃，相對濕度不大于80%，試驗電壓為500+50V（直流）電級與外管套之間的絕緣電阻≥100MΩ.m。

即1M長的試樣的絕緣電阻為1000MΩ；

10M長的試樣的絕緣電阻為100MΩ。

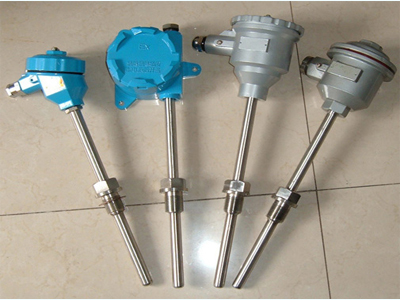

防爆熱電偶

通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在的碳氫化合物等爆炸的0℃~1300℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。業用隔爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。

    我廠生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”（GB3836）標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格，合格證號為：GYB00232GYB00233是爆炸性環境的理性的溫度傳感器。針對化肥行業的管道測溫，且其爆炸等級不高于Ⅱ類B級，自燃溫度不低于T4（135°C）組一別的1區或2區（戶內或戶外）的危險場所。

    隔爆熱電偶 ，熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會(huì )破壞接線盒，而由此產生的熱能不能向外擴散--傳爆。只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
