氧化鋯氧氣含量分析儀
一、ZO型系列氧化鋯氧氣含量分析儀描述：
ZO系列氧化鋯氧量分析儀又稱氧化鋯氧分析儀、氧化鋯分析儀、氧化鋯氧量計、氧化鋯氧量表，是我公司最早開發的智能化氧含量分析儀具有靈敏度高、再現性和穩定性好、量程寬、可自動切換、響應快和可連續在線測量等特點, 能與各種電動單元儀表，常規顯示記錄儀及DCS集散控制系統配合使用。它是由氧化鋯探頭和氧量變送器二部分組成，廣泛應用于冶金、電子、石化、化纖、玻璃、建材、磁性材料和制氧等行業，是工藝過程控制、產品檢測的理想設備。可對鍋爐、窯爐加熱爐等燃燒設備在燃燒過程中所產生的煙氣含氧量進行快速、正確的在線顯示、檢測、分析，以實現低氧燃燒控制，達到節能，減少環境污染。 氧化鋯氧量分析儀由氧濃度差電動勢，經檢測儀表轉換成與被測氣體含氧量成線性關系的標準電壓信號，輸入到數字儀表輸入端，經A/D轉換輸入到儀表的CPU,經運算后，一路輸送至儀表顯示氧含量, 一路輸送至儀表顯示溫度值,并輸出相應的脈沖控制信號控制溫度值,或4-20mA模擬信號，供其他控制系統使用,儀表設有氧含量、溫度報警指示，并附有外接報警繼電器。儀表采用可靠的開關電源，冷端補償采用三線制Pt100，低漂移運放，高分辯率A/D轉換，LED高亮度、雙排數字顯示，PID溫度自整定控制，帶有4-20mA。 ZO系列氧化鋯氧量分析儀有一次氧量傳感器法蘭插入式安裝，二次顯示儀表盤裝嵌入式或墻掛式兩種安裝方式。氧量傳感器與二次儀表或變送器間的接線有氧化鋯、熱電偶、加熱爐共計六根屏蔽電纜線（分別接氧電勢、熱電偶信號、加熱爐信號）來傳輸信號。ZO型系列氧化鋯氧氣含量分析儀一次氧量傳感器采用耐高溫的不繡鋼管，耐腐蝕陶瓷，安裝法蘭，接線盒，防塵罩等材料制成（適用于煙氣溫度≤800℃，二氧化硫SO2氣體濃度較小的工況場合）。 二、技術參數: 一次氧量傳感器
1、測量范圍： 0.05%O2～20.6%O2
2、被測煙氣溫度：≤800℃（＞800℃協商供貨）
3、被測煙氣過剩系數： 0.1～99
4、響應速度：約3S （90％響應）
5、氧化鋯本底電勢：≤3mV（T=700℃±10℃）
6、加熱爐工作溫度： 700℃±5℃在500℃～850℃范圍內任意設定
7、加熱爐工作電壓： （0～80）V脈沖
8、檢測器加熱爐升溫時間：約20min
9、熱電偶分度號：K型
10、工作壓力： -100Kpa～100Kpa
11、絕緣電阻：≥20MΩ（500V DC.兆歐表）
12、絕緣強度： 1.5KV正弦交流電壓歷時60秒不擊穿。 （判據電流4mA）
13、氧電勢變送范圍： 126.205mV～0mV （對應0.05%O2～20.6%02）

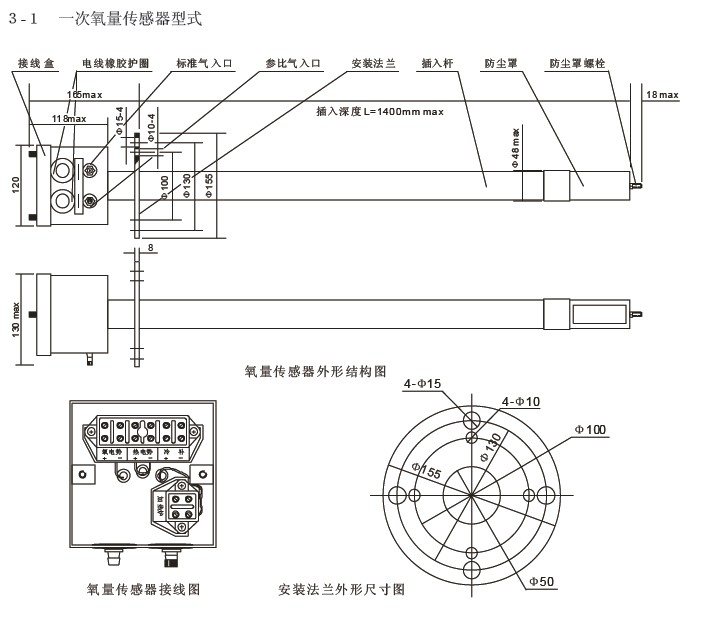

14、安裝方式：法蘭（見下方法蘭外形尺寸圖）
15、防護等級：IP65
16、重 量：≤10Kg
17、插入深度： 400mm、600mm、800mm、1000mm、1200mm 、1400mm （特殊規格協商訂貨） 二次氧量顯示儀表
1、氧量量程：0.05%O2～20.6%O2 精度±0.2%
2、溫度量程：0℃～1300℃
3、加熱爐工作電壓： （0～80）V 脈沖
4、輸出電流： （4～20）mA 精度±0.5%
5、工作電壓： （220±15%）V AC.50Hz～60Hz
6、環境溫度：0℃～50℃
7、環境濕度：≤85% 無腐蝕性氣體的環境。
8、上下限設定： 0.05%O2～20.6%O2 100%滿量程設定
9、繼電器觸點容量： 1A 220V AC. 阻性負載
10、消耗功率：≤15W
11、重 量：≤2Kg
12、規格與外型:

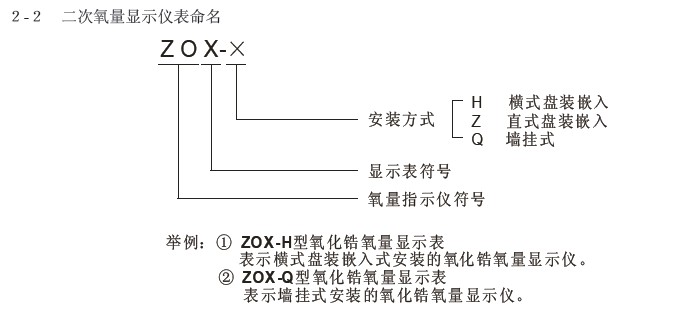

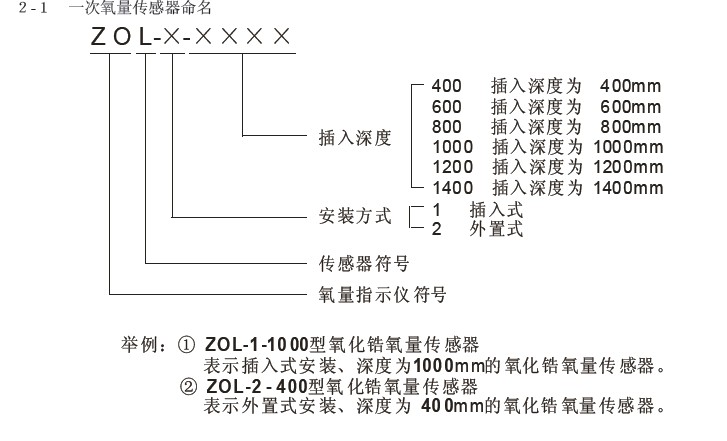

三、ZO型系列氧化鋯氧氣含量分析儀命名：

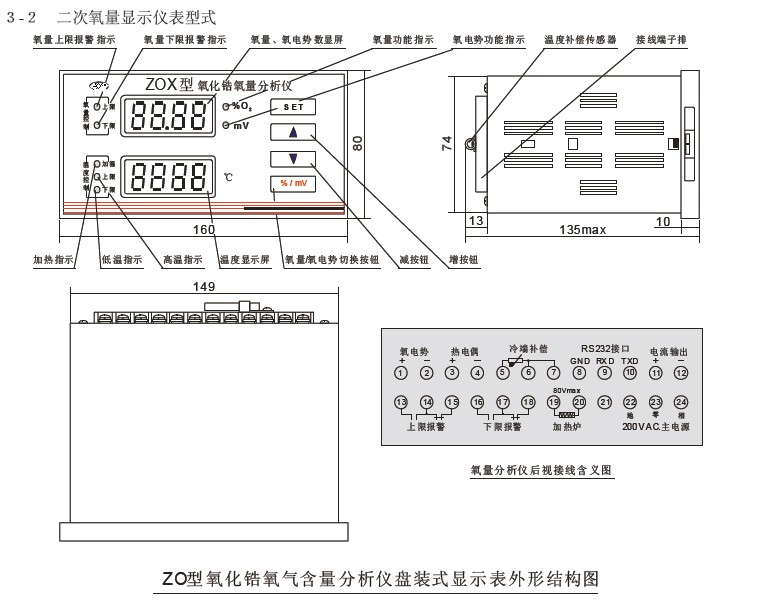

四、ZO型系列氧化鋯氧氣含量分析儀形式結構：
| 外 型 | 外型尺寸mm | 開孔尺寸mm（高×寬） |
| 盤裝橫式（H） | 160×80×110 | 152+1×76+1 |
| 盤裝豎式（S） | 80×160×110 | 76+1×152+1 |
| 壁掛式（G） | 220×170×75（高×寬×厚） |
四、ZO型系列氧化鋯氧氣含量分析儀形式結構：
