智能鍋爐液位調節儀SZD-S-2 SZD-S-4
一、 概述
全新結構的智能SZD-S-4連續式液位調節儀，是在原多種儀表(SZD-A;SZD-S-2;SZD-S-4;UHG-311-G)的基礎上，根據用戶要求，重新研制改進，將以上多種儀表統一化、標準化、規范化，便于用戶或設計院選型及使用。本儀表的閥位反饋信號（0-10mA.DC、4-20mA.DC）智能識別，適用范圍更廣泛。
連續式液位調節儀為PID連續給水調節裝置，主要適用于1-35T/h，壓力≤2.5Mpa的各類鍋爐筒水位自動調節。
調節系統由安裝在鍋爐上的UHGG-31A-G電感浮球傳感器，液位調節儀和安裝在鍋爐給水管路上的電動調節閥（ZAZ或DKZ、DKJ）（或給水變頻器）三部分組成。

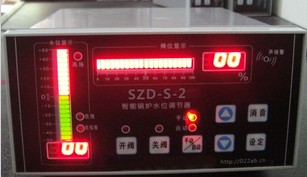

液位調節儀具有雙色光柱水位顯示、閥位開度指示，高、低、危低水位極限聲光報警及報警信號觸點輸出，調節閥可自動/手動切換。同時水位輸出4-20mA.DC（用戶可自行調試）液位信號供記錄儀、PLC、計算機等使用。
本儀表屬于智能儀表，最大特點是不需要調試,只需要高、低水位位置確認就可以了。具有閥門全關，全開自動保護功能。
二、 調節系統的特點
1. 本調節系統能夠根據鍋爐水位的變化自動調節給水量，連續進水，使鍋爐的蒸發量和進水量趨于相對平穩狀態，以維持鍋爐筒水位處于正常位置。避免了鍋爐筒水位出現過低或過高現象，保護和延長鍋爐的使用壽命。
2. 本調節系統避免了斷續給水引起的水泵頻繁啟動時，對電網的影響和對省煤器的溫度沖擊，延長了輔機和電器的使用壽命。
3. 由于連續給水，充分利用了省煤器的熱能，可降低煤耗，具有一定的節能效果。
4. 本調節系統也適用于其他低壓容器和開口容器的自動控制。
三、主要技術參數及規格：
1.適用介質： 非腐蝕性液體比重≥0.8
2.工作壓力： 傳感器≤2.5Mpa
3.適用溫度： 傳感器≤250℃
4.相對濕度： ≤85%
5.工作電壓： 220V.AC±15% 50Hz
6.功 耗： <10VA
7.液位顯示范圍： ±50mm（以玻璃板水位計中心為零水位）
8.液位報警點：高水位報警點+50mm;低水位報警點-50mm
9.危險低水位控制點-65mm（可調）
10.閥位反饋信號： 0-10mA.DC 或 4-20mA.DC
11.液位輸出信號： 4-20mA.DC（對應液位-50至+50mm）
12.報警觸點輸出： 220V.AC/10A www.zsdianlan.com
13.開關閥觸點輸出： 220V.AC/10A
14.儀表尺寸：80×160×160mm
15.開口尺寸：76×152（橫式）： 152×75（豎式）
16.傳感器法蘭距：300±2、350±2、400±2、440±2mm（選用規格）
17.調節閥通經：DN16、DN20、DN25、DN32、DN40、DN50（選用規格）

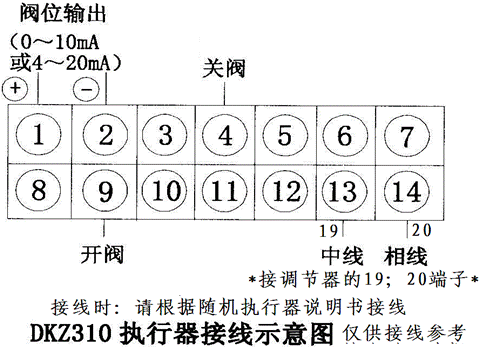

四、 安裝接線： 1、 電動執行器接線

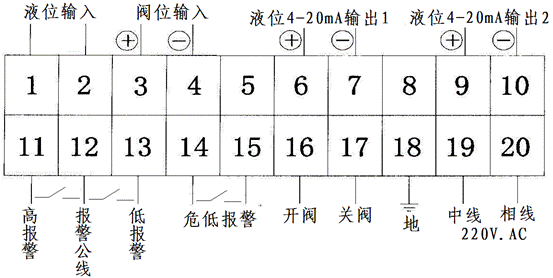

2、調節器接線
1． 調節儀、執行器的接線必須嚴格進行，所有電器施工應根據有關電氣施工規則進行。
a. 傳感器不需要安裝排污管道，下面排污口必須盲堵。
***工作原理：
由檢測液體的UHGG-31A-G 電感浮球傳感器將檢測的液位變化信號，經交流電橋轉換成交流信號，再經檢波比較、調零、整形放大后，成為一個線性的液位信號。與儀表內定值信號進行比較，經智能PID自整定運算后，此信號與水位信號進行比較，二次經智能PI自整定運算后，輸出開關信號（開、停、關），控制電動調閥上的電動執行器，根據鍋爐筒水位高低連續改變進水量，以保持鍋爐筒水位控制在正常水位線上下波動，當進水量與負荷趨于相對平衡時，閥門就調整在相應的開度。
五、 水位確認與使用【手動/自動切換開關置于手動位置】
儀表通電前，應先仔細檢查系統接線是否正常、可靠。無誤后再通電進行高低水位確認。高低水位確認前，先將手動/自動開關置于手動位置。
a) 高水位、低水位確認【手動/自動切換開關置于手動位置】
1、在玻璃水位計上確定一條中間水位線（零水位），高于中間水位線（+50mm）處（一般在玻璃板水位計的四分之三處），確定為高水位線；低于中間水位線（-50mm）處（一般在玻璃板水位計的四分之一處），確定為低水位線。www.zsdianlan.com
2、人為地將水位上升至高水位處，然后按住儀表的【設定鍵+上箭頭】5秒鐘，聽到笛聲后，高水位自動確認結束。
3、人為地將水位下降至低水位處，然后按住儀表的【設定鍵+下箭頭】5秒鐘，聽到笛聲后，低水位自動確認結束。
4、鍋爐水位中心控制點修改（出廠前設定為+10mm處）
出廠前已經確定好，如果需要修改，只需要簡單的按住【設定鍵】5秒鐘，進入菜單后，儀表顯示P0，控制中心點有四檔可以任意選擇{0；5；10；15}四檔【通過上箭頭或下箭頭】修改。
5、危險低水位不需要確認，出廠前已經整定好。如果需要變更，只需要簡單的按住【設定鍵】5秒鐘，進入菜單后，儀表顯示P0，再按一下【設定鍵】?jì)x表顯示P1，此時可以變更危低水位報警點【通過上箭頭或下箭頭】修改。
b) 閥位全關，全開確認【手動/自動切換開關置于手動位置】
手動按開閥或關閥按鈕，使執行器作開閥或關閥動作，檢查閥位指示與執行器動作方向是否一致，若方向不符，可將“開閥”與“關閥”接線端位置互換。若執行器動作方向正確，而閥位指示方向不符，應檢查電動執行器的閥位信號線是否連接錯，極性是否接反。如一切正常可以按下列方法確認閥門全開，全關。
1、先按關閥按鈕，執行器處于全關位置，確認閥門全關無誤后，再按【設定鍵+關閥鍵】，聽到笛聲，關閥零點確認結束。
2、再按開閥按鈕，執行器處于全開位置，確認閥門全開無誤后，再按【設定鍵+開閥鍵】，聽到笛聲，開閥滿度點確認結束。
儀表出廠時，廠家已經全部調試好，用戶只需確認液位，使儀表液位顯示與玻璃計液位指示一致即可；確認閥位，使儀表閥位顯示與現場閥門全關，全開指示一致即可。
