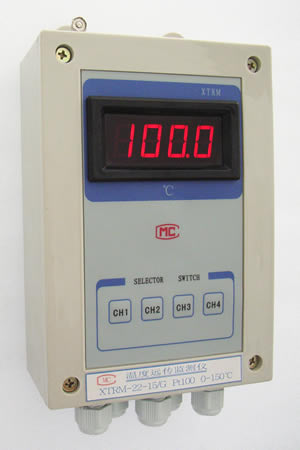

XTRZ-4215P智能型溫度遠傳監測儀
 |
一、概述：
智能型溫度遠傳監測儀，XTRZ系列溫度遠傳監測儀，它是最多能同時測量監視四個溫度回路的檢測儀表，其系列產品有2通道、3通道及4通道。
該溫度遠傳監測儀與溫度傳感器配合使用，采用LED數字顯示，正常顯示被測回路中的最高通道的溫度，并以4-2OmA的標準電流信號輸出，若用戶在需要查看其他通道的數據，可以通過面板上的按鍵，逐個觀看各通道的溫度。
該儀表主要用于多通道溫度測量監視及需報警的各種工控場合。先進的SMT工藝技術的應用，使該儀表具有良好的穩定性、可靠性和抗干擾能力，可有效抑制工控現場的電磁等強干擾；高強度材料外殼的采用，使該儀表適合相對惡劣的環境場合。
智能型溫度遠傳監測儀，XTRZ系列溫度遠傳監測儀，它是最多能同時測量監視四個溫度回路的檢測儀表，其系列產品有2通道、3通道及4通道。
該溫度遠傳監測儀與溫度傳感器配合使用，采用LED數字顯示，正常顯示被測回路中的最高通道的溫度，并以4-2OmA的標準電流信號輸出，若用戶在需要查看其他通道的數據，可以通過面板上的按鍵，逐個觀看各通道的溫度。
該儀表主要用于多通道溫度測量監視及需報警的各種工控場合。先進的SMT工藝技術的應用，使該儀表具有良好的穩定性、可靠性和抗干擾能力，可有效抑制工控現場的電磁等強干擾；高強度材料外殼的采用，使該儀表適合相對惡劣的環境場合。
二、工作原理：
智能型溫度遠傳監測儀，XTRZ型溫度遠傳監測儀，是一臺最大支持四通道喻入、自動選擇最大一通道的4-2OmA二線制輸出的信號轉換器，它可就近安裝在測量點附近，二線制輸出同時作為信號和儀表的供電電源線。
輸出電流分為二個部分，恒定的4mA電流作為測量零點，同時又是儀表中電子線路的供電電源，而疊加在4mA上的0～16mA變化的電流是正比于被測量輸入信號的變化，測量量程相應于4~2OmA的輸出。
儀表與外部溫度傳感器的接線需打開儀表蓋以后進行，Pt100熱電阻相連接。

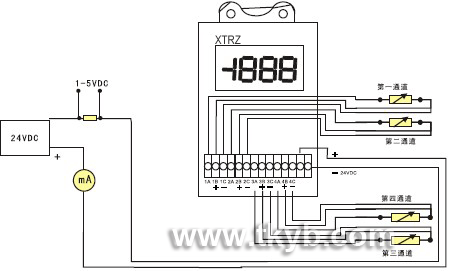

指示儀表、記錄儀表，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化，但獨立于電源的變化，其應用原理如下圖所示：
智能型溫度遠傳監測儀，XTRZ型溫度遠傳監測儀，是一臺最大支持四通道喻入、自動選擇最大一通道的4-2OmA二線制輸出的信號轉換器，它可就近安裝在測量點附近，二線制輸出同時作為信號和儀表的供電電源線。
輸出電流分為二個部分，恒定的4mA電流作為測量零點，同時又是儀表中電子線路的供電電源，而疊加在4mA上的0～16mA變化的電流是正比于被測量輸入信號的變化，測量量程相應于4~2OmA的輸出。
儀表與外部溫度傳感器的接線需打開儀表蓋以后進行，Pt100熱電阻相連接。
指示儀表、記錄儀表，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化，但獨立于電源的變化，其應用原理如下圖所示：

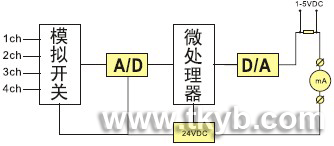

來自溫度傳感器的測量信號通過溫度遠傳監測儀上的模擬開關后放大。A/D轉換后，再送到微處理器。加工處理我們所要的信號，然后比較出最大的信號，該信號通過電壓/電流(V/I) 轉換單元將放大器的輸出電壓變?yōu)?~2OmA恒定電流輸出。原理框如下圖所示：
三、主要技術特點：
1、傳感器：Pt1OO、Cu5O、BA1、BA2、G53、
K、E、S、B、R、N、T
2、測量范固：0-15O℃。(用戶可以通過手操器任意設置)
3、測量通道數：2、3、4
4、基本精密度：0.3級(二線制輸出信號)
5、顯示精確度：0.3級
6、輸出：4-2OmA
7、線性誤差：≤0.2%
8、電源電壓18～36VDC、隔離型為18～36VDC
9、環境溫度：-25℃～+75℃
10、溫度漂移：＜0.05%/l℃
11、絕緣電壓：輸入與輸出間5OOVAC(隔離型)
12、防護等級：IP62
1、傳感器：Pt1OO、Cu5O、BA1、BA2、G53、
K、E、S、B、R、N、T
2、測量范固：0-15O℃。(用戶可以通過手操器任意設置)
3、測量通道數：2、3、4
4、基本精密度：0.3級(二線制輸出信號)
5、顯示精確度：0.3級
6、輸出：4-2OmA
7、線性誤差：≤0.2%
8、電源電壓18～36VDC、隔離型為18～36VDC
9、環境溫度：-25℃～+75℃
10、溫度漂移：＜0.05%/l℃
11、絕緣電壓：輸入與輸出間5OOVAC(隔離型)
12、防護等級：IP62

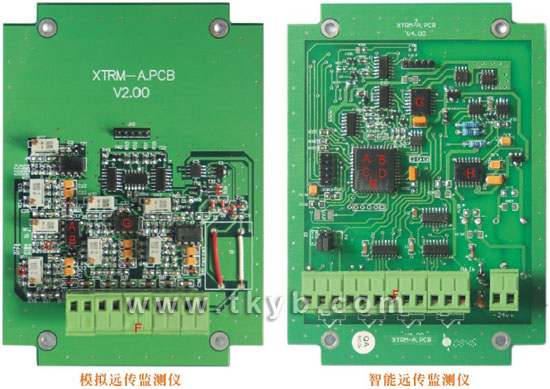

四、模擬溫度遠傳監測儀與智能溫度遠傳監測儀的區別：
|
序號
|
圖例
|
項目
|
模擬型
|
智能型
|
|
1
|
A
|
信號處理
|
模擬輸入、模擬處理
|
模擬輸入、微電腦處理
|
|
2
|
B
|
分度號
|
只做Pt100或Cu50，電偶的無法做成
|
可做Pt100、BA1、BA2、Cu50、K、S、E、B、R、N、J、T
|
|
3
|
C
|
量程
|
只做0～150有限量程
|
任意量程
|
|
4
|
D
|
調零調滿度
|
通過多個電位器調零滿度、易受到震動的影響
|
通過軟件調整，不會(huì )受震動影響，沒有電位器
|
|
5
|
E
|
溫漂
|
溫差大時間長會(huì )有漂移
|
通過軟件動態跟蹤，溫漂很小
|
|
6
|
F
|
熱電阻引線影響
|
它采用的兩線制，引線會(huì )對信號精確度有一定影響
|
采用三線制，并且通過軟件處理，徹底消除引線的影響
|
|
7
|
G
|
精度
|
精度低
|
精度高
|
|
8
|
H
|
斷線
|
信號斷線，斷線時輸出電流偏大為34mA，有時損壞DCS采樣電阻
|
通過軟件和硬件限流處理，斷線時電流只有21mA不會(huì )損壞采樣電阻
|

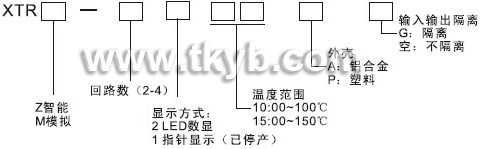

五、型號選擇：

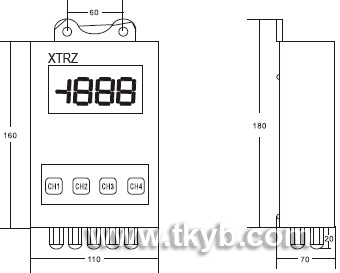

六、儀表的結構及安裝尺寸：
七、電氣連接：
溫度遠傳監測儀與外部溫度傳感器的接線需打開儀表蓋后進行，輸入與輸出接線端子上。輸入端共8個端子，1.2.3.與4.5.6與7.8.9與10.11.12分別要與CH1,CH2、CH3、CH4通道的溫度傳感器相連接。13.14分別為24v電源。
溫度遠傳監測儀與外部溫度傳感器的接線需打開儀表蓋后進行，輸入與輸出接線端子上。輸入端共8個端子，1.2.3.與4.5.6與7.8.9與10.11.12分別要與CH1,CH2、CH3、CH4通道的溫度傳感器相連接。13.14分別為24v電源。
八、儀表使用：
開機后需預熱5分鐘，溫度遠傳監測儀的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點:
1、高的抗干擾能力，因為信號是在高電平情況下傳送，達到抑噪聲和干擾的作用。
2、簡單的布線，即儀表從現場到控制室采用雙絞導線連接就可以了，降低了布線的成本。
3、對干暫時不使用的回路其輸入端接小干50Ω電阻或將輸入端用導線短接，否則輸入端開路儀表無法正常工作。
4、在接線正確后儀表正常工作的情況下，儀表同時對四個溫度回路進行測量，但正常顯示和輸出溫度最高的一路信號，其他溫度點的數據，須通過面板上的按鍵操作，逐個查看各點的溫度。
開機后需預熱5分鐘，溫度遠傳監測儀的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點:
1、高的抗干擾能力，因為信號是在高電平情況下傳送，達到抑噪聲和干擾的作用。
2、簡單的布線，即儀表從現場到控制室采用雙絞導線連接就可以了，降低了布線的成本。
3、對干暫時不使用的回路其輸入端接小干50Ω電阻或將輸入端用導線短接，否則輸入端開路儀表無法正常工作。
4、在接線正確后儀表正常工作的情況下，儀表同時對四個溫度回路進行測量，但正常顯示和輸出溫度最高的一路信號，其他溫度點的數據，須通過面板上的按鍵操作，逐個查看各點的溫度。
八、儀表維護說明：
溫度遠傳監測儀設計充分考慮長期穩定性，在生產過程中均經過72小時以上的老化和嚴格的校驗，因此正常使用的情況下，一般不需要特別維護
如果發現儀表不能正常工作，儀表輸出電流超過2OmA，多數情況是傳感器開路所致，也可能是溫度傳感器與保護套管的絕緣電阻下降引起(隔離型儀表不會(huì )出現該故障)。
溫度遠傳監測儀設計充分考慮長期穩定性，在生產過程中均經過72小時以上的老化和嚴格的校驗，因此正常使用的情況下，一般不需要特別維護
如果發現儀表不能正常工作，儀表輸出電流超過2OmA，多數情況是傳感器開路所致，也可能是溫度傳感器與保護套管的絕緣電阻下降引起(隔離型儀表不會(huì )出現該故障)。
