溫度巡檢儀WT-700
一、適用范圍：
適用于溫度等各種工業過程緩變參數的巡回監測與報警控制，還可以選擇將某一過程參數變送輸出給后級儀表、記錄儀、計算機或采集系統等。
二、功能特點：
1、多路測量值巡回顯示，有通道號顯示。
2、高性能開關電源，交、直流通用輸入。
3、報警限值可以通過面板按鍵設定。
4、可以提供多通道報警盒接口輸出；
5、隔離變送輸出方式、變送量程可以通過面板按鍵設定。
6、可以提供饋電輸出。
7、可以帶RS485/RS232/RS422隔離通訊接口，MODBUS協議。

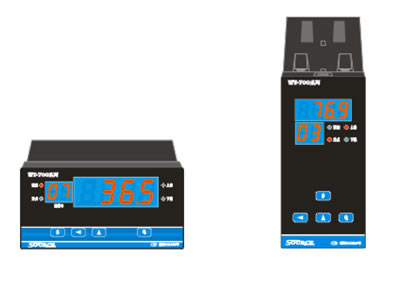

三、儀表外形及開孔尺寸：
四、WT-700 系列智能同類信號輸入多通道巡檢儀選型表 ：
| 型號 | 說明 | |||||||||
| WT-700 | 智能多通道巡檢儀 | |||||||||
| 外型尺寸 | 缺省為160×80×180mm（橫式) | |||||||||
| V | 80×160×180mm(豎式) | |||||||||
| 控制方式 | 缺省為不帶控制報警 | |||||||||
| A2 | 兩路公共上、下限報警 | |||||||||
| A2H | 兩路公共上限、上上限報警 | |||||||||
| A2L | 兩路公共下限、下下限報警） | |||||||||
| B | 提供連接多路報警器WT700AL的接口 | |||||||||
| 輸入類型 | Pt100 | Pt100熱電阻 | ||||||||
| Cu50 | Cu50熱電阻 | |||||||||
| EX | 訂貨時指明分度號 | 熱電阻X=熱電偶分度號 | ||||||||
| V0 | 電壓信號輸入0～5V | |||||||||
| V | 電壓信號輸入1～5V | |||||||||
| I0 | 電流信號輸入0～10mA | |||||||||
| I4 | 電流信號輸入4～20mA | |||||||||
| RE | 各通道必須選擇同一分度 | 各種熱電阻、熱電偶通用 | ||||||||
| T | 訂貨時指明 | 特殊信號輸入 | ||||||||
| 輸入通道數量 | 缺省為8路輸入信號 | |||||||||
| N | 訂貨時指明數量 | N路輸入信號（5<N<16） | ||||||||
| 變送輸出 | 缺省為不帶變送輸出 | |||||||||
| C1 | 一路4～20mA電流變送輸出 | |||||||||
| C2 | 一路1～5V電壓變送輸出 | |||||||||
| CB | 需外供24VDDC | 一路4～20m電流變送輸出+BCD碼輸出 | ||||||||
| 通訊方式 | Modbus協議 | |||||||||
| 缺省為不帶通訊接口 | ||||||||||
| RS485 | RS485隔離通訊接口 | |||||||||
| RS422 | RS422隔離通訊接口 | |||||||||
| RS232 | RS232隔離通訊接口 | |||||||||
| 供電方式 | 缺省為開關電源AC60～260V或DC24～350V | |||||||||
五、選型舉例：
WT-700-A2-Pt100-16：WT700智能多通道巡檢儀，160*80mm橫表，16路Pt100輸入，帶2路公共上下限報警控制輸出，供電電源為開關電源 AC60～260V或DC24～350V。
備注：
1、用戶特殊訂貨的產品，選型、使用和接線圖可參看產品附帶的說明書或說明書附頁，接線圖以?xún)x表上粘貼的端子圖為準。
2、因儀表殼體和端子的局限，有些功能選項不能同時具有，請在訂貨時咨詢本公司或供應商。

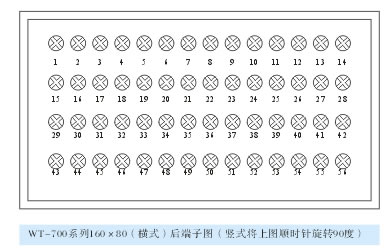

六、儀表接線示意圖：
| 默認選型接線說明 | ||||||
| 熱電阻輸入 | 熱電偶輸入 | 電流輸入 | 電壓輸入 | 電 源 | ||
| 第1路 |
 |
 |
 |
 |
 |
|
| 第2路 |
 |
 |
 |
 |
非默認選型 接線說明 |
|
| 第3路 |
 |
 |
 |
 |
報警 控制 輸出 |
 |
| 第4路 |
 |
 |
 |
 |
 |
|
| 第5路 |
 |
 |
 |
 |
||
| 第6路 |
 |
 |
 |
 |
通訊 |
 |
| 第7路 |
 |
 |
 |
 |
變送 輸出 |
 |
| 第8路 |
 |
 |
 |
 |
||
| 第9路 |
 |
 |
 |
 |
連接 多路 報警 器接 口 |
 |
| 第10路 |
 |
 |
 |
 |
||
| 第11路 |
 |
 |
 |
 |
變送 器輸 出 |
 |
| 第12路 |
 |
 |
 |
 |
||
| 第13路 |
 |
 |
 |
 |
+ BCD 碼 輸出 |
 |
| 第14路 |
 |
 |
 |
 |
||
| 第15路 |
 |
 |
 |
 |
+ 24V 輸入 |
|
| 第16路 |
 |
 |
 |
 |
||
以上接線圖僅供參考，實際接線圖按儀表上粘貼的端子圖為準。
