1   概述:
     VD3000A多功能熱工校驗儀。采用電腦智能化數據處理，準確度高、功能強大、操作靈活方便。此儀器具備信號測量和模擬輸出兩大功能。可對各種分度號的熱電偶和熱電阻信號、 0~20mA電流信號、0~5V電壓信號、冷端溫度等進行測量校驗和信號模擬輸出。此儀器采用新型點陣式液晶顯示器，可同時顯示測量值和對應的溫度值、百分比，結果一目了然，免去了現場操作人員繁瑣的查表計算工作。采用充電式 電池供電，攜帶方便。充分滿足熱工儀表的檢定、校準、維護等的需要。
2   特點與性能:
●    攜帶方便： 便攜式，體積小，重量輕，方便于現場使用。
●    微電腦控制，多種功能：可測量和模擬輸出各種熱電偶和熱電阻信號，0~ 20mA電流信號，0~5V電壓信號及冷端室溫溫度。
●   操作方便，顯示直觀：采用點陣液晶顯示，可同時顯示選擇的類型，測量值和對應的溫度值或百分比，換擋與按鍵都有顯示提示。
●   熱工電子字典功能：儀器存有常用熱電偶和熱電阻分度對照表，采用模擬輸出方式可立即查找并顯示各種分度號的mV值或電阻值所對應的溫度值。
 ●   采用充電式電池供電，可反復充電使用。

3   技術指標:
室溫測量

校驗熱電偶信號:

注：S型熱電偶測量溫度準確度為±2.3℃

校驗熱電阻信號:

校驗電流信號:

校驗電壓信號:

其它指標:
     1. 顯示方式：點陣式液晶字符顯示
     2. 回路使用電壓：電壓、電阻檔      5VDC
                              電流檔                  24VDC
     3. 電源供電：    7.2V～8.4V鎳—氫充電電池組
     4.外部充電器/變壓器：220VAC,50Hz
     5. 充電壽命：（1）所有輸入方式，mV，V，電阻R輸出，標稱8小時
                        （2）24V供電、20mA輸出4小時
     6. 使用條件：工作溫度：0~40℃                 相對濕度：≤85%

7. 保證準確度的測試溫度：20℃±2℃       相對濕度：≤75%
8. 溫度影響：50PPm/℃在所有范圍
9.  尺寸：235x115x60mm
10. 重量：約1Kg

4   面板操作說明及一般操作步驟
4.1 面板操作特征

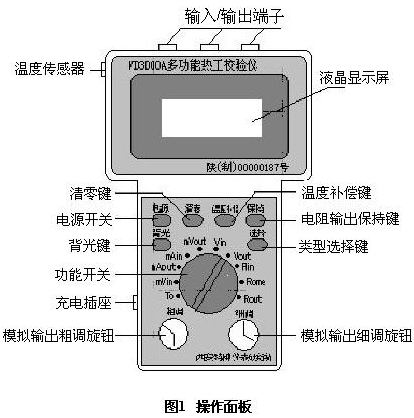

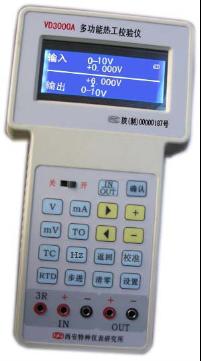

      VD3000A多功能熱工校驗儀操作面板如圖1所示

輸入/輸出端子定義如左圖(圖2)所示 　　　　　　　　　

4.2     一般操作步驟
           VD3000A多功能熱工校 驗儀的操作是在電腦控制下進行的，每步操作都 有對應的顯示指示，現將 一般操作步驟做一簡述， 各量程的具體使用方法在下一節詳述。
4.2.1   按下電源開關，接通電源，這時液晶應有顯示。
4.2.2   置功能量程：置功能開關到欲使用的量程上。
4.2.3   選擇使用類型（分度號或電流、電壓量程）：連續按動“選擇”鍵直到使用的分度號出現在顯示屏上。
4.2.4   連接測試線：將測試線一端接至輸入/輸出端子，另一端接至輸入信號或輸出負載上。
4.2.5   輸入校驗：在輸入量程下將顯示輸入測量值和對應的溫度或百分比。可與被校對象進行對比校驗。
4.2.6   輸出校驗：在輸出量程下，應仔細調節粗、細“模擬輸出旋鈕”至設定值，并與校驗對象進行對比。
4.2.7   輸入校零：除mAin檔外輸入測量可以使用“清零”鍵進行輸入校零，有校零功能時面板顯示校零字母“NZ”或“Z”，顯示“Z”表示已經使用了“校零”功能鍵，顯示“NZ”表示沒有使用“校零”功能鍵。所有輸出量程和mAin量程無“校零”功能。
4.2.8   溫度補償：當需要進行溫度補償時，首先測量“T0”并按“溫度補償”鍵，這時電腦將記憶冷端溫度值 ，在校驗時自動進行補償。
4.2.9   在光線不足的現場校驗時，可按下“背光”鍵，此時液晶顯示屏發光，為節約電池電量，平時應盡量減少使用。
4.2.10  使用后及時關閉電源。

5   使用方法
5.1      冷端溫度測試
5.1.1   將功能開關設置于TO位置，這時將顯示TO：NTOxx..xx℃此時顯示的溫度為儀器探頭附近的室溫，NT0表示沒有溫度補償。
5.1.2   按“溫度補償”鍵1次，顯示屏上顯示“+TOxx..x℃”，+T0表示有溫度補償值。當執行測量和模擬輸出熱電偶信號時（mVin和mVout功能），這一被記憶的冷端溫度將被自動補償到轉換的溫度值上，并在顯示屏上顯示“+TO”。
5.1.3   若再次按“溫度補償”鍵，顯示屏上此時的冷端溫度將不再被記憶，并顯示“NTO”。執行測量和模擬輸出熱電偶信號時將無冷端溫度自動補償。
5.2      測量熱電偶信號
5.2.1   將功能開關置于mVin功能。
5.2.2   連續按動“選擇”鍵，直到顯示屏出現所需要的電偶分度號。
5.2.3   若要求測量值有冷端自動補償，請參照5.1節進行“溫度補償”操作。
5.2.4   校零操作
(1) 將黑測試線連接 至“COM”端子，紅 測試線連接至“V/R”端子。 將紅測試夾和黑測試夾短接，如圖3所示。  這時顯示屏顯示：   S：+TO 0017.9℃
                                                    IN    NZ 00.01 mV
此時顯示的 00.01 mV位置顯示為零點偏移量
（2）按一下“清零”鍵，執行校零功能顯示如下：   S：+TO 0017.9℃
                                      　　　　　　　　　　　IN  Z 00.00 mV
此時零點的偏移量將被消 除若要恢復偏移量可再按一次“清零”鍵。
5.2.5    將紅測試夾夾至熱電偶信號 高端，黑測試 夾夾至低端（允許與被校儀表同時測量一個熱電偶信號源），根據顯示屏上的溫度值和mV值與被校對象進行比較。
5.3       模擬輸出熱電偶信號
5.3.1    將功能開關置于mVout量程。
5.3.2    按動“選擇”鍵，選擇所需要的分度號。
5.3.3    若要求冷端自動補償，參照5.1節進行“溫度補償”操作。
5.3.4   將黑測試線連接至“COM”端子，紅測試線連接至“V/ R”端子， 黑測試夾連接至被校儀表低端，紅測試夾連接至高端。
5.3.5   仔細調節粗調節旋鈕和細調節旋鈕。
5.3.6   顯示屏顯示的信息如下：    S：+TO 0898.7℃
                                                OUT       08.31 mV
08.31mV位置顯示為模擬輸出的mV值，0898.7℃位置顯示為對應的溫度值。+TO表示已加入冷端自動補償，溫度值與mV值應相差一個冷端電勢值。
5.4      mV—溫度值對應查找功能
5.4.1   輸出端子不與被校儀表連接。
5.4.2   取消冷端自動補償 (將功能開關拔至TO，按一下“溫度補償”鍵， 顯示“NTO”)。
5.4.3   其余與5.3節操作完全相同，調節輸出 旋鈕至某一mV值，顯示屏上的溫度值就是該分度號的對應值。
5.5      測量熱電阻信號
5.5.1   將功能開關置于Rin量程。
5.5.2   連續按動“選擇”鍵，選  擇到所需要的熱電阻分度號。
5.5.3  將黑測試線連接至“COM”端子， 紅測 試線連接至“V/R”端子，如圖4所示，將黑測試夾與紅測 試夾夾在一起，進行校零。

5.5.4    此時顯示屏顯示如下：
                              Pt100：  LOW  ℃
                              IN    NZ 000.12 Ω
顯示的 000.12 Ω為引線電阻。按一下“清零”鍵，執行校零功能顯示如下：
                                       Pt100：LOW ℃
                                       IN   Z  000.00 Ω
表示校零功能已完成，以后的熱電阻測量將自動消除引線電阻。若再次按動“清零”鍵，重新顯示“NZ”，測試時將不會(huì )消除引線電阻。
5.5.5   將測試夾松開，分別夾在被測熱電阻兩端(注意不能與被 校儀表同時對熱電阻進行測量)，此時，顯示屏將顯示被測電阻值與對應的溫度值。
5.6    模擬輸出熱電阻信號
由于測量熱電阻信號的特殊性(校驗儀與被校儀表不能同時對同一個電阻源進行測量)，所以操作比較麻煩一些，請仔細按如下步驟進行操作

5.6.1   將功能開關置于Rome量程。
5.6.2   按動“選擇”鍵，選擇所需要的電阻分度號。
5.6.3   將黑測試夾連接至被校儀表的低端，紅測試夾連接至被校儀表的高端。
5.6.4  仔細調節輸出調節旋鈕，直至達到所需的電阻值(或溫度值)。
          此時顯示如下：     Pt100：0099.8℃
                                    OME     138.48 Ω
5.6.5   按下“保持”鍵，顯示如下：  Pt100：0099.8℃
                                                    OME*   138.48 Ω   （*為保持標志）
此時所有值將被保持，直至重新按一下“保持”鍵。
5.6.6   將功能開關拔至Rout位置(在此以前，輸出端子上無輸出電阻信號)，進行模擬電阻輸出，若要輸出下一個電阻值必須重復1~6步驟方可 完成。
5.7    熱電阻—溫度值對應查找功能
5.7.1  將功能開關置于Rome量程。
5.7.2  按動“選擇”鍵，選擇所需要的電阻分度號。
5.7.3  調節輸出旋鈕，顯示屏即顯示該電阻分度號的電阻值與對應的溫度值。
5.8     測量電流信號
5.8.1  置功能開關于mAin量程。
5.8.2  按“選擇”鍵，選擇“0~ 10mA”或“4~20mA”。
5.8.3  如圖5所示，將黑測試線 與COM端子連接，紅測試線與“V/R”端子連接，將測試線串聯接入待校負載 (被校儀器)，紅測試夾為高端（電流入）。

5.8.4   此時顯示屏顯示如下：    0~10mA：xxx.xx %
                                             IN             xx.xxx mA
表示輸入的電流信號和對應的百分比。
5.9    模擬輸出電流信號
5.9.1 將功能開關置于mAout量程。
5.9.2 按“選擇”鍵選擇“0~10mA”或“4~20mA”。
5.9.3  如圖6所示，將黑測試線與mA端子連接，紅測試線與“V/ R”端子連接。黑測試夾與負載低端連接，紅測試夾與負載高端連接。
5.9.4  仔細調節“輸出調節旋鈕”到給定的mA值。  顯示屏顯示如下： 0~10mA：xxx.xx %
                                                                                               OUT       xx.xxx  mA
注意：mAin和mAout的接線與一般不同，務請用戶注意正確連接。
5.10   測量電壓信號
5.10.1  將功能開關置于Vin量程。
5.10.2  按“選擇”鍵，選擇0~5V或1~5V。
5.10.3  將黑測試線接“COM”端子，紅測試線接“V/R”端子如圖7所示：

5.10.4  將黑測試夾與信號源低端連接，紅測試夾與高端連接，(允許與被校儀表并聯)。這 時顯示屏將顯示被測電壓值與 百分比，顯示如下：
                                   1~5V：  xxx.x %
                                   IN   NZ   x.xxx V
5.11     模擬輸出電壓信號
5.11.1  將開關置于Vout量程。
5.11.2  按“選擇”鍵，選擇0~5V或1~5V。
5.11.3  將黑測試線與“COM”端連接并接至被校儀表低端。紅測試線與“V/ R”端連接并接至被校儀表高端。
5.11.4  仔細調節“輸出調節旋鈕”到給定值。
5.12      對供電電池充電

5.12.1  當電池電壓不足時，應及時充電。充電時，關閉校驗儀電源開關，

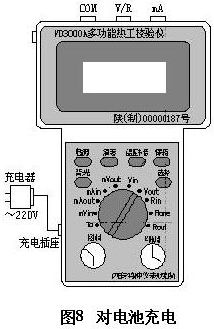

            將本儀器提供的充電器一端插入220V交流電源，另一端插入校驗
            儀的充電插孔內，如圖8所示。
5.12.2  為防止充電電池產生記憶現象，一般應在電池電量用盡后，一次
            充電4小時后方可使用。
5.12.3  在現場校驗時，若發生電池電壓不足的情況，允許采用充電器直
            接供電使用(此時，必須保證儀器內裝有充電電池組)。
5.12.4  本儀器使用專用封裝的充電電池組，用戶若需更換或增購請與
            廠方聯系郵購。
5.13    顯示屏顯示英文注解：OVER——高于；LOW——低于；
            RESECECT——重新選擇。

6  儀器的保養與維護
       VD30000A多功能熱工校驗儀是一臺精密電子儀器，不要隨意打開拆缷或更改電路。
        并注意以下幾點：
6.1   不要測量高于30V的電壓。
6.2   不要在功能開關處于R位置時，將電壓源接入。
6.3   不要在輸出狀態下，測量輸入電壓、電流、電阻。
6.4   只有在測試線未接信號源的情況下才能旋轉功能開關。
6.5   使用時應防止碰撞。
6.6   功能開關置于本儀器規定的量程以外空檔，儀器將不能正常工作。
6.7   發生故障請與廠家及時聯系進行維修。

7     示例

7.1      測量熱電偶信號示例
    要求：測量K型偶信號，校零，冷端自動補償(冷端溫度25℃，500℃ 時的電勢)。
7.1.1   將功能開關置到“TO”位置，按下“溫度補償”鍵，完成冷端溫度記憶。顯示應出現“+TO”
7.1.2   將功能開關置到“mVin”量程。
7.1.3   按動“選擇”鍵，直到在顯示屏出現“K：”
7.1.4   將黑測試線與“COM”連接，紅測試線與“V/R”端子連接，并將紅測試夾與黑測試夾短接。
7.1.5   按下下“清零”鍵，顯示出現“Z”，完成校零。
7.1.6   松開短接測試夾，將紅測試夾與信號源 “+”連接，黑測試夾與信號源“—”端連接。
7.1.7   這時顯示屏上應出現如下所示：    K：+TO    0500. 0℃
                                                         IN    Z 19.64 mV      mV值與對應溫度值應相差一個25℃的冷端電勢(1.00 mV)
7.2      模擬輸出熱電阻信號示例
           要求：模擬輸出 Pt100在200℃時的輸出電阻。
7.2.1   將功能開關置到Rome量程。
7.2.2   按動“選擇”鍵，選擇“Pt100”。
7.2.3   將黑測試線與“COM”端連接，紅測試線與“V/R”端連接，將紅測試夾與被校儀器“+”端連接，黑測試夾與“—”連接。
 7.2.4  仔細調節輸出調節旋鈕，直到顯示屏上出現如下所示：   Pt100：0200.0℃
                                                                                      OME   175.84 Ω

7.2.5   按一下“保持”鍵，保持數據，這時顯示屏出現“*”號。
7.2.6   將功能開關置到“Rout”量程，完成輸出。
           顯示屏顯示如下所示：
                                              Pt100： 0200.0 ℃
                                              OUT   *  175.84 Ω
                                                      ↑ho
7.3     模擬輸出4~20mA電流信號示例
          要求：輸出一個12.00mA電流信號
7.3.1  將功能開關置于mAout量程。
7.3.2  按動“選擇”鍵選擇“4~20mA”量程。
7.3.3  將紅測試線與“V/R”端連接，黑測試線與“mA”端連接。紅測試夾與被校儀表“+”連接，黑測試夾與“—”端連接(參照圖 7)。
7.3.4  仔細調節“粗調”和“細調”旋鈕直到顯示屏上出現：4~20mA：050.00%
                                                                                  OUT       12.00mA
