SWP-LCD-NLT天然氣流量積算儀
|
SWP-LCD-NLT天然氣流量積算儀，SWP-LCD-NLT（智能）天然氣流量顯示積算控制儀適用于在線測量天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
|
|
一、儀表特點：
|
|
SWP-LCD-NLT天然氣流量積算儀同時顯示天然氣流量測量系統的多個參數（如：時間、差壓、壓力、溫度、流量、積算量等），還可根據用戶要求顯示FZ、FG等，更有利于對生產工藝參數的監控。
|
|
可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償的積算要求。
|
|
新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值，防止人為或意外掉電造成累計值的偏差。
|
|

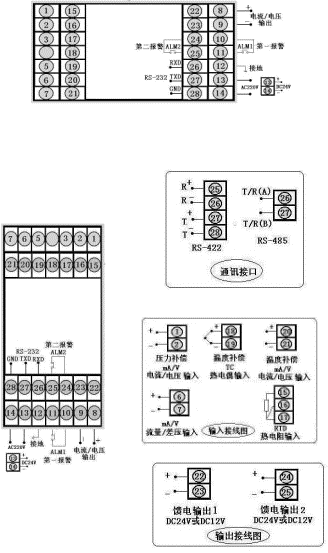

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）：
|
|||||||
|
|
三、SWP-LCD-NLT系列天然氣流量積算控制儀型譜表：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
★ 輸入類型
|
||||||||||||||||||||||||||||||||||||||||||||
|
|
★ 通訊方式
|
||||||||||||
|
|
★ 變送輸出方式
|
||||||||||||||
|
|
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
|
|
★型號舉例：
|
|
①SWP-LCD-NLT802-21-BC-HL－P－W－S
|
|
帶補償輸入，通訊方式RS-232，輸出方式為繼電器輸出，輸入類型為第一路0～10 mA，第二路1～5V，第一報警為上限報警，第二報警為下限報警，單路DC24V饋電輸出，DC24V供電，豎表。
|
|
②SWP-LCD-NLT802-82-AC-LH－N－T
|
|
帶補償輸入，通訊方式RS-485，輸出方式為4～20mA，輸入類型為第一路4～20mA，第二路1～5V， 第一報警為下限報警，第二報警為上限報警，無饋電輸出，AC90～265V供電（開關電源），橫表。
|
