一、設計依據：
1. 《供暖通風設計手冊》北京：中國建筑工業出版社，1987年
2. 《采暖通風、空氣調節設計規范》中國建筑工業出版社，1993年
3. 《建筑電氣設計》北京：中國建筑工業出版社，1996年
4. 《地面輻射供暖技術規程》 中國建筑工業出版社，2004年
5.建筑平剖面圖

二、工程概況
工程地點：天長市天一城市花園小區

供暖面積：143m²

施工單位：恒業服務中心
三、安邦（AnBBang）自動控溫節能暖房系統的原理
發熱電纜低溫輻射供暖系統的簡介：
安邦發熱電纜低溫輻射地板供暖系統，集現代科學技術、材料和施工方法為一身，是世界采暖工程界公認的最理想、最先進的采暖方式之一。以電力為熱源，通過鋪設于地板下的高品質發熱電纜作為主要發熱元件，輔以埋設于地板內的地溫傳感器或溫控器內的室溫傳感器，由房間溫控器控制溫度，向房間輻射加熱，從而達到下暖上涼最佳效果。

四、工程設計
1．設計參數：
地表溫度：22±2℃；
居室單位負荷：120w/m²
衛生間單位負荷：180w/m²
2．溫度控制：
每根電纜由一個雙溫度雙控溫控器獨立控制；
3．工程采用材料明細
（1）安邦單導組件式發熱電纜
技術指標：實心電阻絲，XLPE絕緣體，PVC外套
外套的最大連續工作溫度為65℃，符合IEC800標準
線性負荷為18.5W/m，最高系統電壓300/500V。
（2）20mm高強度的聚丙乙烯保溫板或(XPS板)
（3）鋼絲網
（4）固定卡帶或卡釘
（5）AnBang溫控器。溫控器型號AB8002GB，控溫范圍:：5/+40℃。
4.地面構造：

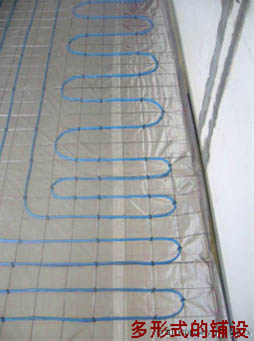

在建筑物地面結構層上，首先鋪設高效保溫材料，起到單向保溫和隔熱的作用，在保溫材料上鋪設反射膜和焊接鋼絲網，然后將發熱電纜按設計要求的間距固定在鋼絲網上，再填充豆石混凝土，經搗實養護達到強度后，再做地面面層，面層采用瓷磚、地面專用復合地板等，但必須遵守《發熱電纜地板采暖系統用戶使用手冊》，以免破壞采暖系統。

五、安邦（AnBang）發熱電纜地面輻射供暖系統的安裝要點：
a)發熱電纜和AnBang電子溫控器的安裝必須符合廠家施工安裝規范。
b)發熱電纜的彎曲半徑必須不小于電纜自身直徑的六倍。
c)發熱電纜承受的張力不能超過25kg。
d)發熱電纜決不能放置在管道較鋒利的邊緣。在任何時候都應小心保護發熱電纜。
e)安裝發熱電纜前，檢查施工地面是否平整。
f)發熱電纜必須展平，常規發熱電纜避免出現電纜線交叉接觸現象。
g)首先使用塑料卡扣分點將發熱電纜預固定，最終完工的發熱電纜固定材料使用豆沙混凝土，這樣可以保證發熱電纜安裝在地面下的安全，并確保整個地面與發熱電纜保持一體化。
h)在寒冷環境下安裝發熱電纜時，氣候會(huì )使發熱電纜變硬，使其難以彎曲。為保證安裝質量，應把發熱電纜展平，將發熱電纜與電源接通，過一小段時間后發熱電纜就會(huì )恢復其原有的柔韌性，使發熱電纜能夠緊密的貼在鋼絲網上。
i)發熱電纜安裝完成后，必須檢查發熱電纜的電阻值和絕緣電阻，并接通臨時電源確定發熱電纜發熱后才能安裝溫控器。
