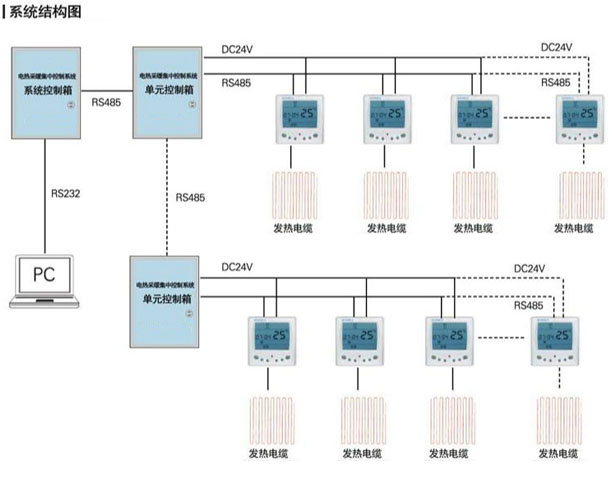

1、發熱電纜采暖集中控制系統結構圖
2、系統簡介:
發熱電纜采暖集中控制系統,是針對電熱采暖的集中監測、控制、管理、計費等需求而開發的智能管理系統。采用成熟可靠的工業級485通訊協議,可有效管理電熱采暖設備,最大限度為客戶節約能源。
3、設備配置:
* 監控主機:顯示圖形化的操作界面,存儲系統中的各項配置,歷史記錄等數據。最低配置:中央處理器奔騰4(或相同運算級別),內存512M,硬盤空余1G存儲空間,顯示器分辨率1024×768,操作系統為中文Windows2000或WindowsXP。
* 系統控制箱:實現監控主機通訊協議(RS232)到單元控制箱通訊協議(RS485)的轉換。一臺系統控制箱可驅動32個單元控制箱(最大可擴展64個單元控制箱)。
* 單無控制箱:為所帶載的溫控器提供DC24V工作電源,實現溫控器到系統控制箱的數據通信。一臺單元控制箱最大可驅動64個網格溫控器。
* 網絡(luò )溫控器:控制用戶的各類電加熱設備。
* 系統軟件:SR2000電熱采暖集中控制系統軟件,全部圖形化操作,功能強大,操作簡單。對溫控器的設置,查詢等控制都可以通過上位機軟件系統操作來完成。
