TXLP/1R 單導不可裁發熱電纜

一。簡介
TXLP/1 220V 單導發熱電纜主要應用于地板采暖、土壤加熱、融雪等。
TXLP/1 220V 單導發熱電纜組件采用隱式接頭，冷熱接頭部位均有“ SPLICE ”標識

二、性能

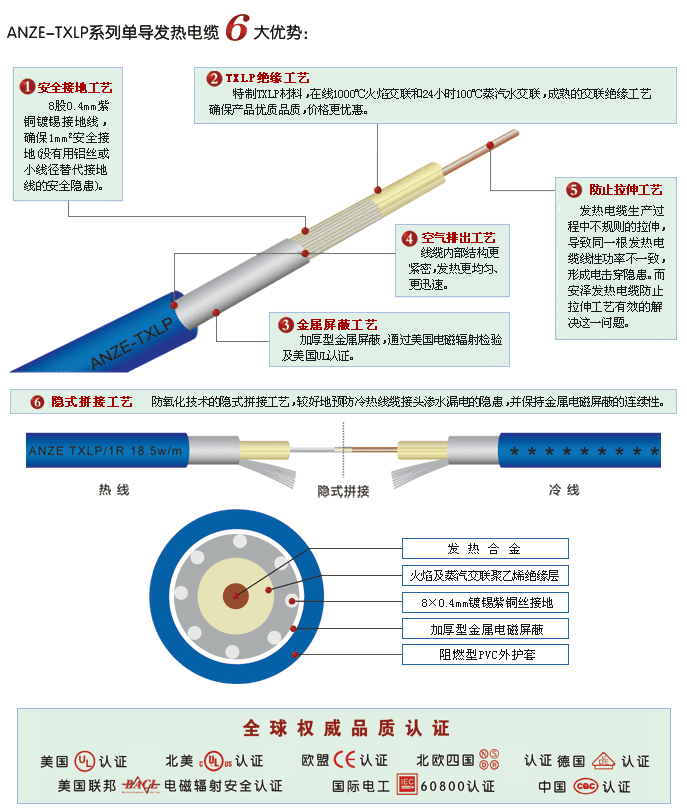

1、結構
外護套：藍色聚氯乙烯（ PVC ）；
接地線：鍍錫銅絲；
屏蔽層：鋁箔 + 銅絲；
內導體：合金電阻絲；
內絕緣：交聯聚乙烯（ XLPE ）；
接頭類型：隱式接頭；
２、尺寸
外徑： 6.5mm
３、電氣參數
供電電壓： 220V ( 電壓可定制 ) ；
線性功率： 17W/m 18.5W/m 20W/m ；
４、其他
冷線長度： 2.25m ；
最大表面工作溫度： 65 ° C；
最小彎曲系數： 5D 。

工17W/M單導不可裁(TXLP)發熱電纜規格一覽表

專用號	電纜型號	功率(W)	標準長度(M)	每米功率(W/M)	總電阻值(Ω)
AZV01173100	TXLP/1/17	3100	182	17	15.6
AZV01172800	TXLP/1/17	2800	165	17	17.3
AZV01172600	TXLP/1/17	2600	153	17	18.6
AZV01172400	TXLP/1/17	2400	141	17	20.2
AZV01172200	TXLP/1/17	2200	129	17	22.0
AZV01172000	TXLP/1/17	2000	118	17	24.2
AZV01171750	TXLP/1/17	1750	103	17	27.7
AZV01171600	TXLP/1/17	1600	94	17	30.3
AZV01171400	TXLP/1/17	1400	82	17	34.6
AZV01171250	TXLP/1/17	1250	74	17	38.7
AZV01171000	TXLP/1/17	1000	59	17	48.4
AZV01170850	TXLP/1/17	850	50	17	56.9
AZV01170700	TXLP/1/17	700	41	17	69.1
AZV01170600	TXLP/1/17	600	35	17	80.7
AZV01170500	TXLP/1/17	500	29	17	96.8
AZV01170400	TXLP/1/17	400	24	17	121.0
AZV01170300	TXLP/1/17	300	18	17	161.3
AZV01130200	TXLP/1/13	200	15.4	13	242

注：工發熱電纜設計電壓為：220V，標準長度為發熱區尺寸，導線尺寸為2.25M，印字參見示例3100W。示例：ANZE LS TXLP/1 Nom 15.6 ohm 3100 w - 17w/m @ 220VAC 10/2003 AZV11173100 CE

電工18.5W/M單導不可裁(TXLP)發熱電纜規格一覽表
專用號	電纜型號	功率(W)	標準長度(M)	每米功率(W/M)	總電阻值(Ω)
AZV01183150	TXLP/1/18	3150	170	18.5	15.4
AZV01183000	TXLP/1/18	3000	162	18.5	16.1
AZV01182800	TXLP/1/18	2800	151	18.5	17.3
AZV01182600	TXLP/1/18	2600	141	18.5	18.6
AZV01182400	TXLP/1/18	2400	130	18.5	20.2
AZV01182200	TXLP/1/18	2200	119	18.5	22.0
AZV01182000	TXLP/1/18	2000	108	18.5	24.2
AZV01181760	TXLP/1/18	1760	95	18.5	27.5
AZV01181600	TXLP/1/18	1600	86	18.5	30.3
AZV01181400	TXLP/1/18	1400	76	18.5	34.6
AZV01181200	TXLP/1/18	1200	65	18.5	40.3
AZV01181000	TXLP/1/18	1000	54	18.5	48.4
AZV01180850	TXLP/1/18	850	46	18.5	56.9
AZV01180700	TXLP/1/18	700	38	18.5	69.1
AZV01180600	TXLP/1/18	600	32	18.5	80.7
AZV01180500	TXLP/1/18	500	27	18.5	96.8
AZV01180400	TXLP/1/18	400	22	18.5	121.0
AZV01180300	TXLP/1/18	300	16	18.5	161.3

注：電工發熱電纜設計電壓為：220V，標準長度為發熱區尺寸，導線尺寸為2.25M，印字參見示例3150W。示例：ANZE LS TXLP/1 Nom 15.4 ohm 3150 w - 18.5w/m @ 220VAC 10/2003 AZV01183150 CE

二、TXLP/2R 雙導不可裁發熱電纜

一、簡介
TXLP/2R 220V 雙導發熱電纜主要應用于地板采暖、土壤加熱、融雪、管道體溫等。 TXLP/2R 220V 雙導發熱電纜組件采用隱式接頭，冷熱接頭部位均有“ SPLICE ”標識

二、性能

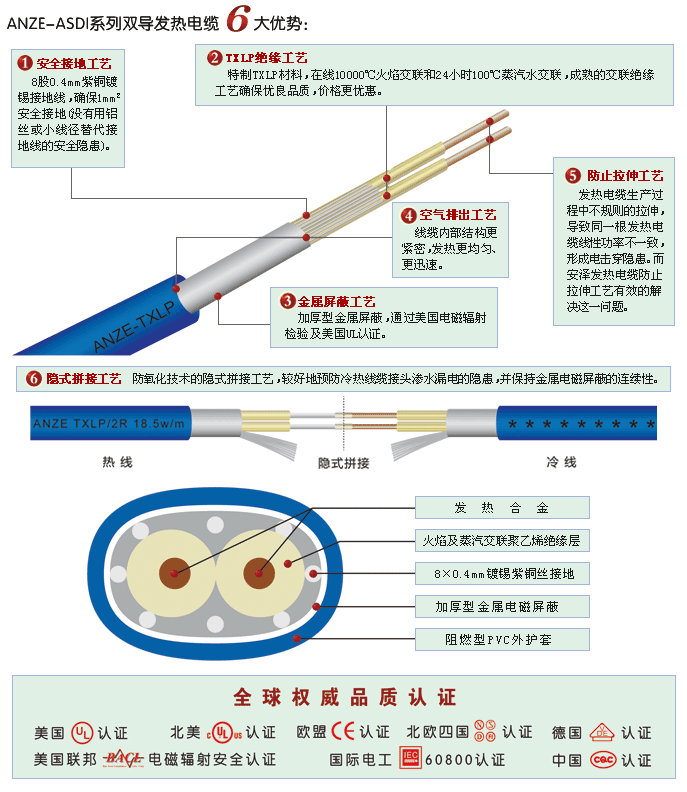

1、結構
外護套：藍色聚氯乙烯（ PVC ）；
接地線：鍍錫銅絲；
屏蔽層：鋁箔 + 銅絲；
內導體：合金電阻絲+銅絲；
內絕緣：交聯聚乙烯（ XLPE ）；
接頭類型：隱式接頭；
２、尺寸
外徑： 7.8mm
３、電氣參數
供電電壓： 220V ( 電壓可定制 ) ；
線性功率： 17W/m 18.5W/m 20W/m ；
４、其他
冷線長度： 2.25m ；
最大表面工作溫度： 65 ° C；
最小彎曲系數： 5D 。

電工17W/M雙導不可裁(TXLP)發熱電纜規格一覽表

專用號	電纜型號	功率(W)	標準長度(M)	每米功率(W/M)	總電阻值(Ω)
AZV02173300	TXLP/2R/17	3300	194	17	14.7
AZV02173000	TXLP/2R/17	3000	176	17	16.1
AZV02172800	TXLP/2R/17	2800	165	17	17.3
AZV02172600	TXLP/2R/17	2600	153	17	18.6
AZV02172400	TXLP/2R/17	2400	141	17	20.2
AZV02172200	TXLP/2R/17	2200	129	17	22.0
AZV02172000	TXLP/2R/17	2000	118	17	24.2
AZV02171700	TXLP/2R/17	1700	100	17	28.5
AZV02171370	TXLP/2R/17	1370	81	17	35.3
AZV02171250	TXLP/2R/17	1250	74	17	38.7
AZV02171000	TXLP/2R/17	1000	59	17	48.4
AZV02170840	TXLP/2R/17	840	49	17	57.6
AZV02170700	TXLP/2R/17	700	41	17	69.1
AZV02170600	TXLP/2R/17	600	35	17	80.7
AZV02170500	TXLP/2R/17	500	29	17	96.8
AZV02170400	TXLP/2R/17	400	24	17	121.0
AZV02170300	TXLP/2R/17	300	18	17	161.3
AZV02171610	TXLP/2R/10	1610	161	10	30.1
AZV02171300	TXLP/2R/10	1300	130	10	37.2
AZV02171050	TXLP/2R/10	1050	105	10	46.1
AZV02170940	TXLP/2R/10	940	94	10	51.5
AZV02170760	TXLP/2R/10	760	76	10	63.7
AZV02170530	TXLP/2R/10	530	53	10	91.3
AZV02170380	TXLP/2R/10	380	38	10	127.4
AZV02170230	TXLP/2R/10	230	23	10	210.4

注：電工發熱電纜設計電壓為：220V，標準長度為發熱區尺寸，導線尺寸為2.25M，印字參見示例3300W。示例：ANZE LS TXLP/1 Nom 14.7 ohm 3300 w - 17w/m @ 220VAC 10/2003 AZV02173300 CE

電工18.5W/M雙導不可裁(TXLP)發熱電纜規格一覽表
專用號	電纜型號	功率(W)	標準長度(M)	每米功率(W/M)	總電阻值(Ω)
AZV02183150	TXLP/2R/18	3150	170	18.5	15.4
AZV02183000	TXLP/2R/18	3000	162	18.5	16.1
AZV02182800	TXLP/2R/18	2800	151	18.5	17.3
AZV02182600	TXLP/2R/18	2600	141	18.5	18.6
AZV02182400	TXLP/2R/18	2400	130	18.5	20.2
AZV02182200	TXLP/2R/18	2200	119	18.5	22.0
AZV02182000	TXLP/2R/18	2000	108	18.5	24.2
AZV02181800	TXLP/2R/18	1800	97	18.5	26.9
AZV02181600	TXLP/2R/18	1600	86	18.5	30.2
AZV02181370	TXLP/2R/18	1370	74	18.5	35.3
AZV02181250	TXLP/2R/18	1250	68	18.5	38.7
AZV02181000	TXLP/2R/18	1000	54	18.5	48.4
AZV02180840	TXLP/2R/18	840	45	18.5	57.6
AZV02180700	TXLP/2R/18	700	38	18.5	69.1
AZV02180600	TXLP/2R/18	600	32	18.5	80.7
AZV02180500	TXLP/2R/18	500	27	18.5	96.8
AZV02180400	TXLP/2R/18	400	22	18.5	121.0
AZV02180300	TXLP/2R/18	300	16	18.5	161.3

注：電工發熱電纜設計電壓為：220V，標準長度為發熱區尺寸，導線尺寸為2.25M，印字參見示例3150W。示例：ANZE LS TXLP/2R Nom 15.4 ohm 3150 w - 18.5w/m @ 220VAC 10/2003 AZV02183150 CE


隱式接頭	阻燃IE60332-1	彎曲系數5D
