柔性組合式滑線
一、概述
    JDHR型滑線為單極制作，多極組裝。適宜于密集型安裝，如電動單軌小車自動生產線，游樂(lè )線等。其具有以下主要特征：
    1.密集組合
    極間距小，任意組合。目前已應用最大組臺數為36根。
    2.敷設方便
    整體組裝，敷設靈活，可懸掛安裝、附著墻壁安裝，水平安裝、垂直安裝或按需隨意安裝。
    3.彎曲靈活
    彎曲半徑可達R500mm，并可隨軌道任意彎曲，無須特意制成弧形。
二、主要基本參數
項目 基本參數
安裝地點 室內
環境溫度 -25℃～+55℃
防護等級 IP23
防觸電等級 0級
最大工作電壓 交流660V或直流1000V
運行速度 V≤200m/min
污染等級 4級（一般導電粉塵和凝露狀態）
相對濕度 ＜95％
執行標準安 JB6391-1992

三、技術參數及選用
    根據承載電流大小和安裝空間等確定所需滑線型號及安裝根數，若需校核滑線的電壓降請參閱預備知識。
    1.滑線本體（標準長度5mm）
型號 JDHR-10/16 JDHR-10/50 JDHR-16/80 JDHR2-10/50 JDHR2-16/80
截面積*承載電流 mm2*A 10*16 10*50 16*80 10*50 16*80
導體材質 不銹鋼 銅 銅 銅 銅
電阻 Ω/km 11.0000 1.8576 1.1610 1.8576 1.1610

阻抗 Ω/km

 11.0006 1.8614 1.1607 1.8601 1.1650
尺寸
mm		 A 12 12 12 12 12
B 18 18 18 14 14
C 6 6 6 6 6
質量 kg/m 0.20 0.21 0.26 0.19 0.24
標準軌距 mm 20 20 20 14 14

型號 JDHR-25/120 JDHR2-25/120
截面積*承載電流 mm2*A 25*120 25*120
導體材質 銅 銅
電阻 Ω/km 0.7430 0.7430

阻抗 Ω/km

 0.7524 0.7493
尺寸
mm		 A 12 12
B 18 14
C 6 6
質量 kg/m 0.34 0.32
標準軌距 mm 20 14

    2.滑線組裝器
    滑線組裝器式滑線單極組裝及安裝懸掛的部件。JDHR型滑線用組裝器有組裝夾各安裝板兩部分組成，JDHR2型用組裝器只有組裝夾，無安裝板。

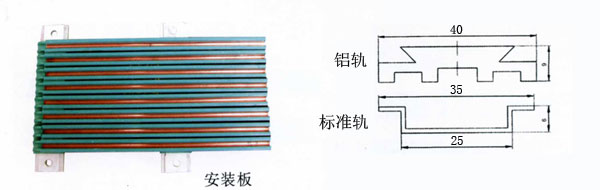

    （1）安裝板
    與安裝基礎相連的部分。按安裝型式分為鋁軌和標準軌兩種。
型號 材質 質量 kg/m
JRZB-L 鋁 0.52
JRZB-S 鋼 0.24

    （2）組裝夾
    將滑線一根根組裝起來的部件。
    a.軌距為20mm的組裝夾每件可組成兩根滑線，并可根據需要做成單根數組裝。
JDHR
鋁軌用組裝夾
標準軌用組裝夾
型號 材質 質量 kg
JRZJL-20 ABS 0.012
JRZJS-20 ABS 0.010
    b.軌距為14的組裝夾每件可組裝8根滑線，并可根據需要做成雙根數組裝。
JDHR2





型號 材質 質量 kg
JRZJ-14 ABS 0.045

    （3）連接器（在連接處供電時作供電器）
    用于滑線間的連接，并起絕緣防護作用，其護罩可作中間供電器的護罩。
JDHR
型號 材質 質量 kg
JRLJ-20 ABS 0.008
JDHR2
型號 材質 質量 kg
JRLJ-14 ABS 0.007

    （4）供電器
    向滑線本體進行供電的裝置。其護罩與連接器護罩外形尺寸相同。
型號 材質 質量 kg/m 適用范圍
JRGD-14 ABS 0.010 DHR2
JRGD-20 ABS 0.011 DHR

    （5）斷電段
    線路上需要進行2次供電或分區供電時，起隔離絕緣作用的功能段。
1）RDD-20基本結構為單極可任意組裝。

JDHR
型號 材質 質量 kg
JRDD-20 ABS 0.016
2）RDD-14用于DHR型滑線，基本結構安裝8根線，可根據需要組裝成任意極數。
JDHR2
型號 材質 質量 kg
JRDD-14 ABS 0.11

    （6）喇叭段
    引導集電器由外部進入滑線的功能段。主要用于道岔和熱膨脹補償段部位，并可作為滑線端帽使用。
    JRDX-20基本結構為2極組裝，可根據需要任意極數組裝（包含單數極）
    JRDX-14基本結構為8極組裝，可根據需要任意極數組裝（包含小于8極）
JDHR
型號 材質 質量 kg/m
JRDXL-20 ABS 0.020
JRDXS-20 ABS 0.018
JDHR2
型號 材質 質量 kg/m
JRDX-14 ABS 0.068

    喇叭段的應用：
    1）解決熱膨脹問題。

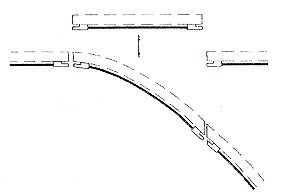

    2）道岔處喇叭段的安裝示意圖。
JDHR
JDHR2

    3）道岔的應用

    喇叭段安裝的幾點提示：
    1）若道岔中喇叭段與道岔平移方向成一定角度時，應將其中一個喇叭段切割成與道岔平移方向一致的角度；
    2）喇叭段必須與道岔固定在一起；
    3）喇叭段相連的滑線上應設置供電點（特殊注明除外）；
    4）兩相連的喇叭段（同一組）之間，上下、左右的安裝誤差不超過±3mm；
    5）兩喇叭段之間的距離（預留間隙）不超過6mm；
    6）喇叭段最近一個固定點不得超過36m。
    7）熱脹冷縮問題的解決
    這種滑線沒有專門的補償功能段，當需要考慮熱脹冷縮問題時，主要采用分散補償法來解決。
    1）考慮熱脹冷縮的條件；
    a.溫差較大時；
    b.全線超過100m；
    c.圓弧殷數量較多時。
    2）溫度補償的預留間隙的確定。
    表示兩根標準長度的滑線本體間的預留間隙值。

四、集電器
    繼電器主要有JDS和JDR型兩種，無論哪種集電器都必須滿足各自的安裝條件。JDS型參閱DHB型滑線部分。
    這里僅介紹JDR型集電器。
    1.集電器介紹
型號 主體材質 質量 kg 說明
JDR-15 C412 0.4 用于軌距為14mm的滑線

型號 尺寸 mm 主體材質 質量 kg/m 說明
A L
JDR-25 75 70 C412 0.75 用于軌距為20mm的滑線
JDR-30 125 108 C412 0.92

    2.集電器的選用
    1）集電器的極數可以任意組合，并可作成雙挑式（即雙集電器）；
    2）根據移動設備的用電功率確定集電器的數量；
    3）若作為控制信號使用，建議采用雙挑式以保證傳輸的準確性。

五、安裝提示
    1.滑線典型安裝示意圖
    1）滑線與移動設備的水平和垂直方向的平型誤差不得大于1.5/1000；
    2）各接頭不得出現松動現象；
    3）集電器的安裝必須保證各碳刷接觸壓力符合規范；
    4）通電空載試運行30min后，加負載運行至少10min，檢查各部情況。
    2.幾種常見場合的滑線安裝舉例
自動生產線的鋁軌安裝 電動葫蘆安裝 地溝式安裝
