單級組合式滑線安裝說明

單級組合式滑線安裝說明 【簡介】單級組合式滑線 一、概述 單極組合式安全滑接輸電裝置可根據不同的需要任意組合。按其材質叫分為銅質和鋁質滑線。 單極組合式滑線具有運行速度快、載流量大、耐溫什能優良等特 ...

當前欄目：電纜知識 瀏覽量：次 時間：2015-09-06 14:42:18

單級組合式滑線
一、概述
    單極組合式安全滑接輸電裝置可根據不同的需要任意組合。按其材質叫分為銅質和鋁質滑線。

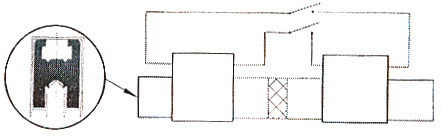

    單極組合式滑線具有運行速度快、載流量大、耐溫什能優良等特點，其防護等級可達IP23，如右圖所示。
    鋁質滑線導軌(簡稱鋁導線)內腔頂部與集電器接觸面采用冷壓焊技術，把不銹鋼帶與鋁導線復合成一體，以避免銅鋁接觸的電腐蝕性和增強接觸的耐磨性能，其壽命可以達到10年以上。
    導線與集電器接觸面作成“v”或“u”形溝槽，保證了集電器運行的平穩性。
主要特性
項目 指標
安裝海拔高度 ≤2000m
安裝等級 Ⅲ級
周?chē)h(huán)境溫度 -40℃+80℃
周?chē)h(huán)境濕度 ≤95％
污染等級 4級
絕緣介電強度 工頻交流3000V,1min無擊穿閃絡(luò )現象
外殼擊穿電壓強度 20kv/min
相比漏電起痕指數CT1 ＜600v
抗非常熱和著火試驗 本生燈法合格，阻燃性能優良
短時耐受電流 20倍額定電流1s
化學腐蝕性能 耐酸堿和耐鹽霧腐蝕
防護等級 IP23
防融電等級 0級
執行標準 JB-6391-1992

二、選型和計算
    選型及計算請見預備知識

三、滑線型號及其技術參數
    根據所承載電流大小及安裝要求等選擇相應的滑線，并且確保滑線的額定負載電流大小接在該滑線上所有受電設備的負載電流之和，若有電壓降要求還須校核電壓損失情況，詳見預備知識。
    1.“H”型滑線：導線標準長度為6cm
型號 JDC-TH-25 JDC-TH-35 JDC-TH-70
截面積*承載電流mm2*A 25*120 35*150 70*250
導體材質 銅 銅 銅
電阻 R /km 0.7430 0.5307 0.2654
阻抗 Z /km 0.7510 0.5418 0.2869
質量 kg/m 0.29 0.38 0.69
標準軌距 mm 50 50 50

型號 JDC-H-160 JDC-TH-160
截面積*承載電流mm2*A 160*250 160*500
導體材質 鋁 銅
電阻 R /km 0.1905 0.1161
阻抗 Z /km 0.2195 0.1594
質量 kg/m 0.48 1.49
標準軌距 mm 50 50

型號 截面積*承載
電流 mm2*A		 導體
材質		 電阻R
Ω/km		 阻抗Z
Ω/km		 質量
kg/m		 標準軌距mm
JDC-H250/380 250*380 鋁 0.1218 0.1642 0.72 80
JDC-H320/500 320*500 鋁 0.0952 0.1455 0.88 80
JDC-H400/630 400*630 鋁 0.0762 0.1338 1.12 80
JDC-H500/800 500*800 鋁 0.0609 0.1258 1.52 80
JDC-H700/1000 700*1000 鋁 0.0435 0.1184 2.02 80
JDC-TH250/700 250*700 銅 0.0743 0.1327 2.25 80
JDC-TH320/1000 320*1000 銅 0.0580 0.1244 2.86 80
JDC-TH400/1250 400*1250 銅 0.464 0.1194 3.58 80
JDC-TH500/1600 500*1600 銅 0.0372 0.1161 4.47 80
JDC-TH700/2000 700*2000 銅 0.0265 0.1132 6.25 80

四、附件結構和基本參數
    1.懸吊夾
    標準懸吊間距為1500mm，最大不得超過2500mm。
型號 CXH-01 CXH-02
尺寸
mm		 a 28 45
b 40 63
c 45 63
M 8 10
質量 Kg 0.04 0.12
使用范圍

JDC-H(T)-25～160

 JDC-H(T)-250～700

    2.固定夾
    將滑線沿軸向固定的裝置
型號 質量 使用范圍
CXF-02 0.102 JDC-H(T)-250～700

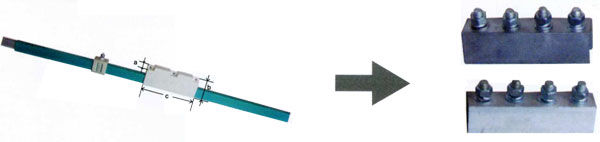

    3.連接器
    用于兩根導線之間的鏈接，以保證導電的延續性。
型號 尺寸 mm 質量 型號 尺寸 mm 質量
a b c a b c
CXJ-250 44 100 300 0.76 CXJT-250 44 100 300 0.72
CJX-320 44 100 300 0.76 CJXT-320 44 100 300 0.72
CJX-400 44 100 300 0.76 CJXT-400 44 100 300 0.72
CJX-500 44 100 500 1.02 CJXT500 44 100 500 0.98
CJX-700 44 100 500 1.02 CJXT-700 44 100 500 1.14

    4.檢修段
    用于起重機停電檢修的功能段。通常在同一線路上又兩臺和兩臺以上受電設備時須加檢修段，安裝位置通常選在線路的兩端，并且保證所需檢修受電設備的停放。
    檢修段的標準長度2000mm，可單獨設計。

    5.支架
    支架按其結構形式分為四種型號，其大小與滑線型號和安裝極數有關。
型號 示意圖 型號 示意圖
01 03
02 04

    6.熱膨脹段
    用于補償因環境溫度改變而導致滑線軸向長度變化的裝置，標準長度2000mm。
    安裝熱補償段時建議使用兩套集電器。
型號 質量 kg 型號 質量 kg
CXZ-160 5.17 CXZT-250 7.83
CXZ-250 5.84 CXZT-320 8.92
CXZ-320 6.27 CXZT-400 11.01
CXZ-400 6.77 CXZT-500 12.74
CXZ-500 7.54 CXZT-700 16.52
CXZ-700 9.17 SXZ-250 7.20
CXZT-25 1.21 SXZ-400 8.02
CXZT-35 1.38 SXZ-800 11.84
CXZT-70 2.11 SXZ-1600 24.72
CXZT-160 6.03 SXZ-2000 28.21

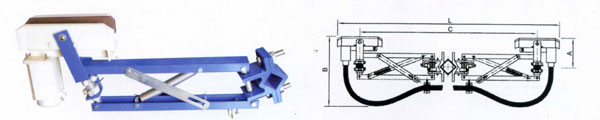

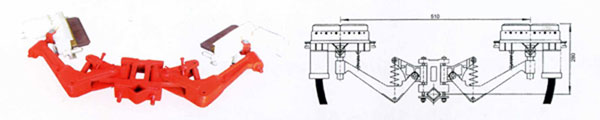

    7.集電器
    （1）基本概念
    集電器時將滑線中的電能通過滑動接觸輸送給用電設備的裝置。
    （2）集電器的選型
    集電器按滑線類型和用電設備所需載流量大小確定，當一套集電器不能滿足使用時可增加一套和多套使用。當同一條線上有多套集電器時建議采用同一型號的集電器。
    JDC-G型適用于JDC-H型和JDC-TH型滑線，詳見各集電器技術參數。
    注：當集電器靜止工作超過30min時，應按額定載流量的50％選用。
    （3）集電器的技術參數
主體材料 粉末冶金（銅與石磨）
環境溫度 -40℃～+115℃
運行速度 ≤360m/min
工作電壓 不超過交流660V或直流1000V
電刷接觸壓降 0.15～0.3V
電刷有效磨損量 4～6mm
牽引力 F≤20N
吸收運動誤差
mm		 水平方向 ±40
豎直方向 ±30
型號 載流量
A		 尺寸 mm 質量
kg		 使用范圍
A B G L
JDC-G-50 50 100 150 385 470 0.2 JDC-TH-25～70
JDC-G-200 200 120 250 580 735 1.4 JDC-H(T)～160
JDC-G-250 250 190 380 900 1100 3.2 JDC-H(T)250～700
JDC-G2-250 250 150 300 580 935 1.8 JDC-H(T)250～700
    注：雙挑式集電器型號標注方法為在型號后加“*2”，如JDC-G 250雙挑式為JDC-G250*2,載流量增加一倍，使用范圍不變。
型號 載流量 A 質量 kg 說明
JDC-G-400 400 9.8 該型號通常采用雙挑式，適用于JDC-H(T)型

    8.滑線安裝的幾種常用形式
對稱安裝圖 水平安裝圖 地溝安裝

滑線安裝布局圖

    9.安裝說明
    安裝重要提示：
  1)組裝懸吊
    調整懸吊螺栓，保證各導線水平和豎直方向上的直線度和相互之間平行度誤差，其值不得大于5mm。
  2)導線連接
    導軌與導電板連接處用砂布打磨去除氧化層，擦干凈；涂一層厚約0.2mm的導電膏，以減小接觸電阻。
  3)集電器的安裝
    報據集電器的極數和安裝空間確定牽引器(通用型)的長度；
    JDC-G型集電器通常是安裝到集電器橫桿保持水平。
    安裝完畢，松開限位螺母并拆去限位板使集電器上下活動自如。
  4)復檢
    檢查滑線與起重設備的運行軌道的平行度，要求不大于20mm，并擰緊所有緊固件。
    連續使用1月后，再將所有緊固件擰緊一次。
