滑觸線的選型方法

滑觸線的選型方法 【簡介】一、滑線的選型必須提供的參數如下： 工作環境：如粉塵、腐蝕、溫度等； 環境溫度：現場全年最高氣溫，最低氣溫； 負載情況：伏在率，各負載的額定功率，功率因子及各負載的運 ...

當前欄目：電纜知識 瀏覽量：次 時間：2015-09-06 09:56:52

一、滑線的選型必須提供的參數如下：
    工作環境：如粉塵、腐蝕、溫度等；
    環境溫度：現場全年最高氣溫，最低氣溫；
    負載情況：伏在率，各負載的額定功率，功率因子及各負載的運行情況；
    安裝要求：空間大小，安裝方式（如地溝式還是架空式等），運行速度等；
    電壓降要求：這里指分擔在滑線上的電壓損失；
    其他方面的要求：信號干擾等。
二、選型計算
1.不同的已知條件，有不同的算法，這里選擇兩種情況計算：
●已知用電設備或起重機的各點擊功率
（1）滑線載流量的選擇
    必須保證相應滑線載流量In不小于總計算額定電流ING,即In≥ING ,ING=ΣIN
額定計算電流IN的選用見下表
起重機數量 所有起重機中
最大電機		 所有起重機中
第二大電機		 所有起重機中
第三大電機		 所有起重機中
第四大電機
IN* IN* IN* IN*
1 × × ×
2 × × ×
3 × × ×
4 × × × ×
5 × × × ×
兩起重機同時運作 × × × ×

    我們所提供的滑線載流量在40℃時的載流量，若工作環境溫度超過40℃，須按下式進行計算In＝I40℃fA   I40℃:40℃時的載流量    fA：電流熱變系數見下表
環境溫度 40℃ 45℃ 50℃ 55℃ 60℃ 65℃ 70℃ 75℃
fA 普通絕緣外殼滑線 鋼導體 1.0 0.97 0.94 0.91
鋁導體 1.0 0.88 0.83 0.74
銅導體 1.0 0.94 0.88 0.84
耐熱絕緣外殼滑線 鋼導體       1.0 0.97 0.94 0.91 0.88
鋁導體       1.0 0.92 0.81 0.76 0.68
銅導體       1.0 0.93 0.87 0.82 0.78
裸滑線 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0

（2）滑線型號的確定
    a 根據使用條件（如安裝環境、運行速度等）選擇滑線的型號；
    b 根據總計算額定電流ING，選擇相應截面的滑線。
（3）負載計算電流的計算
    負載計算電流的大小直接影響電壓降的結果，其算法有很多種（有的資料按尖峰電流計算），本公司根據多年的經驗及參考國內外相關行業的算法，采用以下算法進行計算：
    IG＝ΣIA+ΣIN    IA：?jiǎn)?dòng)電流[A]    IN：額定電流[A]
    IA和IN的確定按下表進行計算
起重機數量 所有起重機中
最大電機		 所有起重機中
第二大電機		 所有起重機中
第三大電機		 所有起重機中
第四大電機
IA* IA* IN* IN* IN*
1 ×   ×
2 ×   × ×
3 × ×
4 × ×   ×
5 × ×   × ×
兩起重機同時運作 × ×   × ×

●已知單臺用電設備或起重機的總共率
2.如果僅僅知道安裝的設備總共率時，可按下述方法對滑線進行選型計算
（1）單臺起重機的祭祀安功率按下式計算：
    PK=PG*fR [KW]    PK:單臺用電設備或起重機的計算功率 [KW]    PG：該起重機的總共率（已知） [KW]    fR:起重機工況系數，取決于起重機起重沖擊情況和工作頻率。見下表
工況條件 系數fR
高工作頻率的用電設備，條件惡劣下起重機如鑄錠吊車，鋼廠吊車，港口起重機等 0.75～0.80
普通條件下使用的用電設備，起重機如橋式起重機，倉庫用起重機和生產的機床等 0.65～0.75
不經常使用的起重機如維修用電葫蘆，裝配車間行車，造船廠用起重機等 0.45～0.65

（2）當同一滑線上使用多臺用電設備時，其計算總共率PGK：
PGK＝fa*ΣPK [KW]
fa:同時系數，指用電設備同時工作的系數，起重機同時工作的系數按下表進行選擇
起重機使用條件 同時系數Fa*
分散物資用起重機 0.80～0.85
集裝箱用吊車，港口用起重機 0.70～0.80
橋式吊車及生產用電葫蘆 0.60～0.70
倉庫用起重機 0.50
    *：適用于2臺起重機，在使用2臺以上起重機時，同時系數必須重新確定，如3臺橋式吊車fa＝fa*fa＝0.8*0.8＝0.64

（3）總負載計算電流IG的計算

PGK：計算總共率 [KW]    UN:額定電壓 [V]    COSφ:功率因數

（4）根據總負載計算電流IG，選擇滑線型號，然后對電壓降進行校核。
  1）環境溫度變化對電壓降的影響
    我們提供的相關技術參數時環境溫度為40℃時的結果，若工作環境溫度超過40℃時，電壓降應按下式進行換算

△U:電壓降 [V]     △U40℃:40℃時的電壓降 [V]     UN:額定電壓 [V]
Fv：電壓熱變系數，其值見下表：
導體溫度 70℃ 75℃ 80℃ 85℃ 90℃ 95℃ 100℃ 105℃
fv 鋼導體 ≤200A 0.901 0.886 0.872 0.858 0.845 0.832 0.820 0.907
＞200A 0.908 0.894 0.880 0.867 0.854 0.842 0.930 0.818
鋁導體 ≤500A 0.965 0.960 0.954 0.948 0.943 0.937 0.932 0.926
＞500～800A 0.976 0.982 0.968 0.964 0.960 0.956 0.952 0.948
＞800A 0.985 0.983 0.979 0.976 0.972 0.969 0.967 0.962
銅導體 ≤500A 0.959 0.952 0.945 0.938 0.932 0.925 0.919 0.912
＞500～800A 0.983 0.980 0.977 0.974 0.971 0.968 0.965 0.961
＞800～1250A 0.993 0.993 0.991 0.990 0.989 0.987 0.986 0.985
＞1250A 0.998 0.997 0.996 0.996 0.995 0.994 0.992 0.991

  2）電壓降△U的計算
    分擔在滑線上的電影損失△U必須滿足許可的電壓降（用戶提供），一般情況下電壓降△U/UN不超過7％，冶金行業不超過5％，直流負載：△U=2*I*IG*R [V]
單相交流負載：△U=2*I*IG*Z [V]     三相交流負載：根號3*I*IG*Z [V]
△U：電壓降 [V]       IG：總負載計算電流 [A]    R：導體電阻
Z:導體抗組            I：供電長度              L：系統長度
    當電壓降超過許可值時，除選擇更大截面的滑線外，可通過增加供電點或者改變供電位置以改變供電長度，從而改變電壓降。也可采用其他供電方式，如電流較大時可采用加并聯電纜的方式（即加輔助電纜）以減小電壓降，其布線方式見剛體滑線。

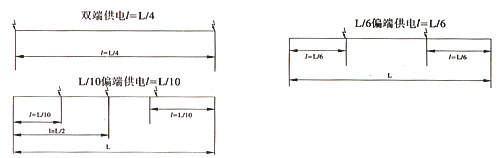

    幾種供電位置的供電長度及供電示意圖：

注：*導體溫度＝環境溫度+導體溫升（導體溫升這里取30℃）

3.阻抗的確定（可參閱有關資料）
（1）直流電阻R的計算：
    直流電阻與電阻率、截面積有關（這里按單位長度電阻計算）
    R=ρ20（1+0.004（θ-20））/S
    ρ20 ：20℃導電率，銅ρ20＝0.0178 *mm2/m,鋁ρ20＝0.028 *mm2/m
     θ：滑線實際工作溫度 [℃]       S：滑線的截面積 [mm2]
（2）感抗X的計算
感抗的計算比較復雜（可查閱相關資料），為簡化計算，假設各相感抗值相同，可按以下簡化公式進行計算：

D1～D3：為A,B,C相間距 mm    h：導體高度 mm      b：導體寬度 mm
（3）交流電阻的計算
    Ra=KjK1Rθ
    Kj：集膚效應系數，因計算較復雜，在這里取經驗值見下表
    K1：鄰近效應系數，滑線取1.03
    Rθ：溫度θ℃時的直流電阻
    集膚效應系數Kj
滑線截面積mm2 導體材質
鋁 銅
≤100 1.00 1.00
100～150 0.005 1.011
250～400 1.008 1.028
400～640 1.02 1.055
640～800 1.07 1.14
800～1000 1.112 1.18
1000～1250 1.13 1.20
＞1250 1.15 1.22

(4)阻抗的計算：
