1、低溫溫控伴熱電纜(自限式電熱帶)

2、中溫溫控伴熱電纜(自限式電熱帶)

3、高溫溫控伴熱電纜(自限式電熱帶)

4、消防專用系列電熱帶

5、中長型溫控伴熱電纜　　

6、熱力采油專用溫控伴熱電纜

7、HBR型恒功率并聯式電熱帶

8、CHBR型船用恒功率并聯電熱帶

9、HCR型串聯式電熱帶

10、HGRP2(3)-J4型高溫恒功率電熱帶

11、溫控伴熱電纜配件系列

12、溫控伴熱電纜的安裝與測試



低溫溫控伴熱電纜(自限式電熱帶)



低溫溫控伴熱電纜(自限式電熱帶)廣泛應用于民用太陽能、地熱采暖，消防、石油、化工、鋼鐵、電力等工業企業的管線、儲罐的伴熱保溫、抗凝、防凍。該電纜適用于普通區、危險區和腐蝕區等。

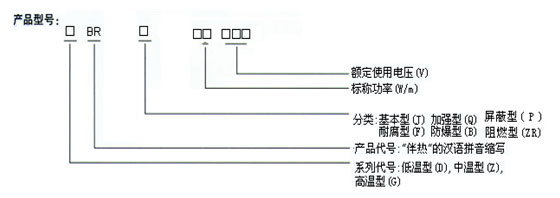

產品型號：DBR（DWK、DXW、DKW、ZKWD、DBW）相對應國外型號BTV系列

溫度等級:低溫(D)系列

電壓等級:12V、24V、36V、110V、220V、380V

標稱功率:10W/m、15W/m、20W/m、25W/m、30W/m

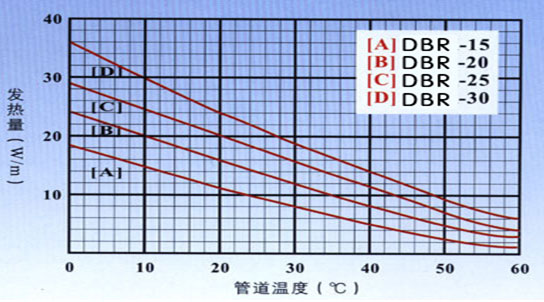

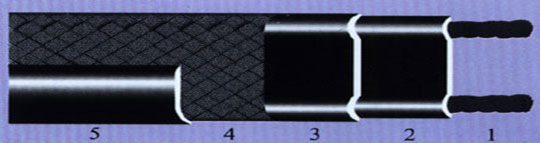

電纜結構:

1、銅芯導線:7×0.32、7×0.42、7×0.50、19×0.32

2、導電塑料層:普通PTC、阻燃PTC、含氟PTC

3、絕緣層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％

5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

技術指標:

1、標準顏色:黑色

2、溫度范圍:最高工作65±5℃；最高曝露溫度85℃；最高承受溫度:改良性聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃

3、施工溫度:最低-40℃

4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％

5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

產品優點:

1、伴熱管線溫度均勻，不會(huì )過熱，安全可靠；

2、節約電能；

3、間歇操作時，升溫啟動快速；

4、安裝及運行費用低；

5、安裝維護簡便；

6、便于自動化管理；

7、無環境污染。



中溫溫控伴熱電纜(自限式電熱帶)



中溫溫控伴熱電纜(自限式電熱帶)廣泛應用于消防、石油、化工、鋼鐵、電力等工業企業的管線、儲罐的伴熱保溫、抗凝、防凍。該電纜適用于普通區、危險區和腐蝕區等。

產品型號：ZBR（ZWK、ZXW、ZKW、ZKWZ、ZBW）相對應國外型號QTVR系列



溫度等級:中溫(Z)系列

電壓等級:110V、220V、380V、600V

標稱功率:35W/m、45W/m、50W/m、60W/m

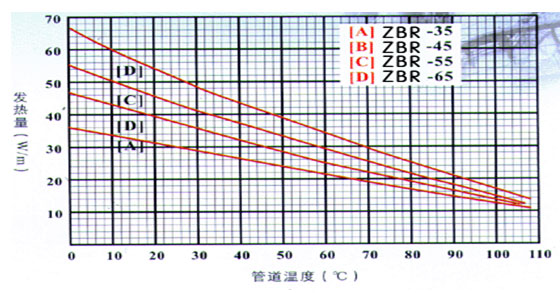

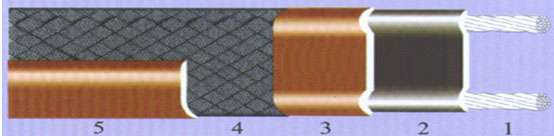

電纜結構:

1、銅芯導線:7×0.50、7×0.32、19×0.41

2、導電塑料層:普通PTC、阻燃PTC、含氟PTC

3、絕緣層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％

5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料





技術指標:

1、標準顏色:棕色

2、溫度范圍:最高工作溫度105±5℃

最高曝露溫度135℃

最高承受溫度:改良性聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃

3、施工溫度:最低-40℃

4、熱穩定性:由10℃至149℃間來回循環300次后，電纜發熱量維持在90％以上。

5、彎曲半徑:-20℃時為30.4mm　　-30℃時為40.6mm

6、絕緣電阻:電纜長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為1200MΩ



產品優點:

1、伴熱管線溫度均勻，不會(huì )過熱，安全可靠；

2、節約電能；

3、間歇操作時，升溫啟動快速；

4、安裝及運行費用低；

5、安裝維護簡便；

6、便于自動化管理；

7、無環境污染。



高溫溫控伴熱電纜(自限式電熱帶)



高溫溫控伴熱電纜(自限式電熱帶)廣泛應用于石油、化工、鋼鐵、電力等工業企業的管線、儲罐的伴熱保溫、抗凝、防凍。該電纜適用于普通區、危險區和腐蝕區等。
產品型號：GBR(GWK 、GXW、GKW、ZKWG、GBW)相對應國外型號XTV系列

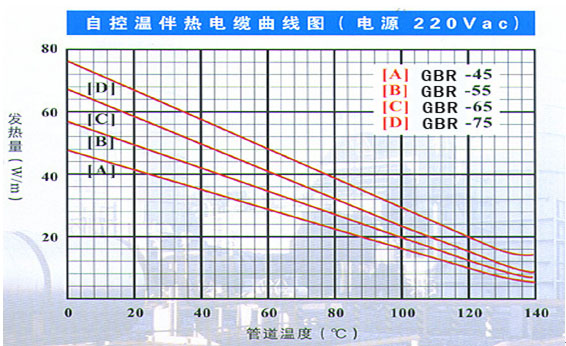

電纜結構:

1、銅芯導線:7×0.50、19×0.32、19×0.41

2、導電塑料層:普通PTC、阻燃PTC、含氟PTC

3、絕緣層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％

5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料



技術指標:

1、標準顏色:紅色

2、溫度范圍:最高工作溫度130±5℃；最高曝露溫度150℃；最高承受溫度:改良性聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃

3、施工溫度:最低-40℃

4、熱穩定性:由10℃至149℃間來回循環300次后，電纜發熱量維持在90％以上。

5、彎曲半徑:-20℃時為38.5mm；-30℃時為49.0mm

6、絕緣電阻:電纜長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為1200MΩ。





產品優點:

1、伴熱管線溫度均勻，不會(huì )過熱，安全可靠；

2、節約電能；

3、間歇操作時，升溫啟動快速；

4、安裝及運行費用低；

5、安裝維護簡便；

6、便于自動化管理；

7、無環境污染。



消防專用系列電熱帶



電伴熱帶作為一種有效的消防管道防凍解決方案，在消防管線及地下車庫噴淋系統中，一直被廣泛應用，其工作原理是通過電熱帶散發的熱量，直接或間接的熱交換補償被伴熱管道的熱損失，以達到防凍保溫的要求，保證消防管道在嚴寒的冬季正常使用。該產品具有加熱、阻然、自動保溫、限溫等特性。節約電能，間歇操作時，升溫自動快速，安裝及運行費用低。該產品廣泛應用于消防栓、消防管道及地下車庫噴淋系統，空調冷卻系統管道防凍伴熱。

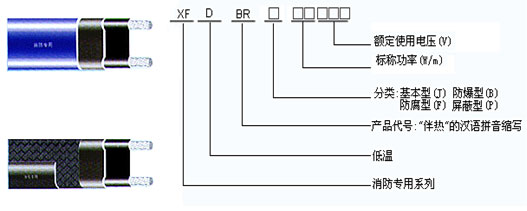

技術指標:

1、溫度范圍:最高工作溫度65±5℃

最高承受溫度:阻燃聚烯烴105℃

2、施工溫度:最低-40℃

3、熱穩定性:由10℃至149℃間來回循環300次后，電纜發熱量維持在90％以上。

4、彎曲半徑:-20℃時為25.4mm　　-30℃時為35.0mm

5、絕緣電阻:電纜長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為1200MΩ

電纜結構:

1、銅芯導線:7×0.32、7×0.42、7×0.50、19×0.32

2、導電塑料層:阻燃PTC

3、絕緣層:阻燃聚烯烴

4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％

5、護套層:阻燃聚烯烴

產品優點:

1、伴熱管線溫度均勻，不會(huì )過熱，安全可靠；

2、節約電能；

3、間歇操作時，升溫啟動快速；

4、安裝及運行費用低；

5、安裝維護簡便；

6、便于自動化管理；

7、無環境污染。

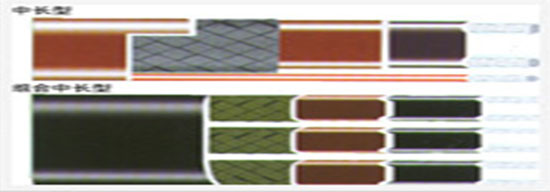

中長型溫控伴熱電纜

低、中、高溫系列的中長型溫控伴熱電纜適用于長管線、容器、儲罐等大功率輸出的防凍、保溫，降凝、伴熱。適用與普通區、危險區和腐蝕區。

產品型號：

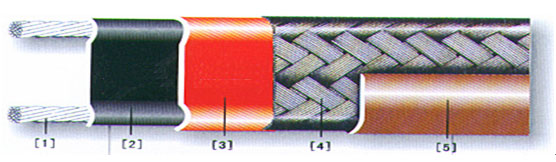

電纜結構：1、鍍銀鋁合銅導體　2、導電塑料層　3、氟塑料絕緣層　 4、鍍錫銅絲屏蔽層　5、氟塑料護套

技術指標：

1、標準顏色：低溫：黑色；   中溫：棕色； 高溫：紅色

2、溫度范圍：低溫：65±5℃ 　中溫：105±5℃ 　 高溫：135±5℃

3、電壓等級：24V、36V、110V、220V、380V 4、

4、絕緣電阻　　電纜長度100m，環境溫度75℃時， 用2500VDC搖表?yè)u試1分鐘，絕緣電阻(導線與屏蔽 間)最小值為 3000MΩ。

產品優點：

1、伴熱管線溫度均勻，不會(huì )過熱，安全可靠；

2、節約電能；

3、間歇操作時，升溫啟動快速；

4、安裝及運行費用低；

5、安裝維護簡便

6、便于自動化管理；

7、無環境污染。

熱力采油專用溫控伴熱電纜

熱力采油專用溫控伴熱電纜的優點是：溫控伴熱電纜的基本結構為一根整體，內部導線接點少，采用換位接線端子引導導線換位，保證接點的安全可靠和導線換位后外形尺寸的規整。它包括PTC加熱帶，三根電源線、換位接線端子絕緣護套、屏蔽層等。在溫控伴熱電纜的兩個三分之一處截斷五根導線中特定的三根，空接、或換位聯接，形成三段相同的伴熱電纜，連接處裝有換位接線端子，電纜末端的五根導線中一根空接，其余四根連接在一起。這種伴熱電纜特別適用于較長的液體輸送管道伴熱保溫體系中。

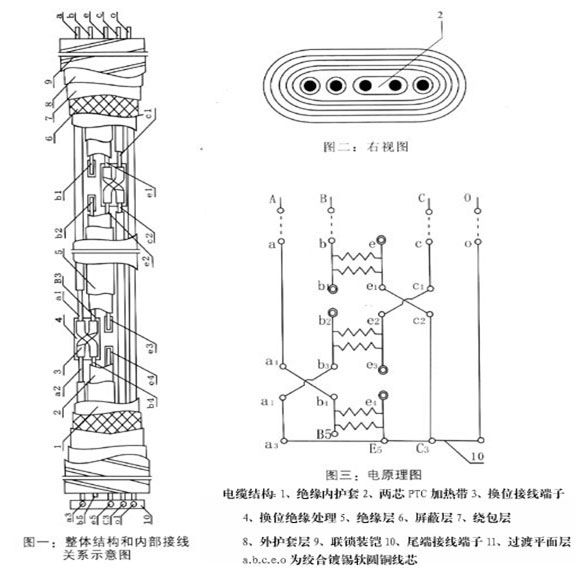

可加長溫控伴熱電纜，它包括兩芯PTC加熱帶，電源線、換位接線端子和絕緣內護套，兩根平行熱線導體和包裹在PTC材料層(2)內構成加熱帶，PTC材料層外有絕緣層(5)三根護套電源線(a)、(c)、(o)與加熱帶平行包裹在絕緣內護套(1)內，其特征在于：在電纜前端的三分之一處截斷、(e)、(c)線，(b1)、(b2)空接，(c1)、(c2)聯接，(c1)與(e2)聯接；在電纜下一個三分之一處截斷、(b)、(c)線，(e3)和(e4)空接，(a1)、(b4)聯接，(b3)與(a2)聯接；電纜的末端(b5)空接，(A3)、(e5)、(c3)、(o1)用接線端子10聯接在一起，(e1)與(c2)、(c1)與(e2)、(a1)與(b4)和(b3)與(a2)聯接處裝有由兩根交叉的金屬管構成的換位接線端子

根據以上所述的另一種可加長溫控伴熱電纜，其特征在于：換位接線端子(3)的外套有熱收縮絕緣套(4)。

據以上所述的此種可加長溫控伴熱電纜，其特征在于：換位接線端子(3)的交叉結合處設有壓扁過渡平面(11)。





HBR型恒功率并聯式電熱帶

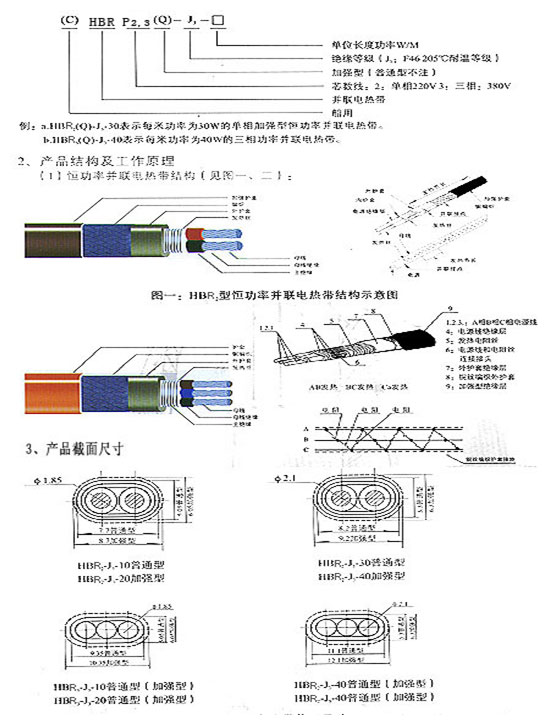

HBR型恒功率并聯式電熱帶產品型號



4、產品特點：

恒功率并聯電熱帶單位長度的發熱量恒定，使用的電熱帶越長輸出的總功率越大。該電熱帶在現場能按實際需要長度任意剪切。此外電熱帶因富有柔軟性，可以很方便地緊貼在管道表面，電熱帶外層的金屬屏蔽網可以防止靜電產生并安全接地，它不僅提高了電熱帶的整體強度，還起著傳熱和散熱的作用。





恒功率并聯電熱帶與溫控器配合使用時，可以精確維持管道或加熱體的介質溫度。

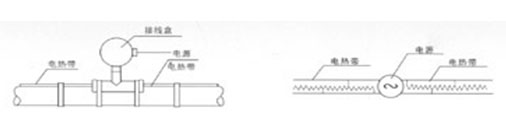

加強型電熱帶是在普通型電熱帶外層再包復一層絕緣層，其余結構與普通電熱帶相同。加強型電熱帶的主要特點是較普通型電熱帶機械強度高，防腐能力強，但導熱性能略低，它主要適用于地下敷設的管道和有腐蝕性氣體的場合，由于母線載面積有限，為避免降壓太大，故在單點電源單向輸出時最大長度有一定限制，當單點電源雙向輸出時，使用長度可以增加一倍（見表一、圖四）。如需要伴熱的管線更長，則可采用多點電源供電，或采用我公司生產的HCL型串聯電熱帶（簡介見后頁）。

三相電熱帶除有單相電熱帶的特點外，同時還具有最大使用長度長，發熱均勻性較好，能均衡電網負荷等特點。

安裝電熱帶與控制電器一般有過載，短、漏電，過熱保護。

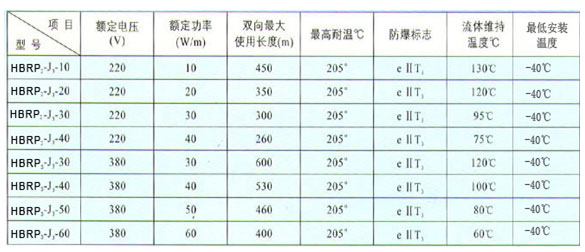

5、產品規格及主要技術指標：



6、產品應用場合：

電熱帶主要使用于管道、閥門、泵體、儲罐、反應塔、儀表箱等防凍和保溫，或者維持儀表管線的工藝溫度。具體應用場合主要有：

（1）在正常情況下連續流動的低凝固管線使用，可避免介質因停止流動而凝固。

（2）需要嚴格控制作業溫度的液體管線的伴熱和保溫。

（3）寒凍地區自來水管線及閥門的防凍，排水管抽水管和冷凝管路的防凍。

（4）海洋平臺管道的防凍。

（5）一般管線和儀表的伴熱保溫。

（6）井口采油豎井伴熱（取代水護套），污水井伴熱。

（7）機場跑道防冰雪封凍。

（8）混凝土制品的防凍養護。

7、防爆說明：

電熱帶按GB3836.1-2000和GB3836.3-2000即爆炸性環境用防爆電器設備“通用要求”和增安型電器設備要求設計制造。防爆炸等級為“eⅡ T3-T6”，防爆合格證證號CNEX02、433U。產品具有阻燃性，與增安型電器附件配套后，適用于不受外力直接沖擊的工廠一區，二區爆炸性氣體混合物“T3-T6”組場所用。

CHBR型船用恒功率并聯電熱帶

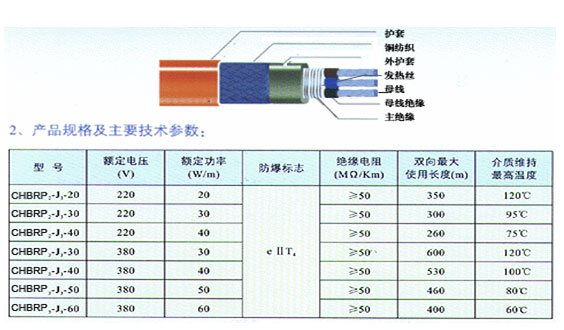

船用電熱帶的結構、工作原理與HBR型電熱帶相同，主要用于船舶、海洋鉆井平臺、泵體等惡劣環境下的爆炸氣體場合。

1、產品使用特性：

(1)環境空氣溫度;-25～±55℃。

(2)船舶正常進行中產生的振動和沖擊。

(3)無外力直接沖擊。

(4)最小彎曲半徑不小于電伴熱帶厚度的六倍

(5)電壓和頻率離額定值分別波動+6～-10%及±5%

(6)潮濕空氣、鹽霧、油霧和霉菌。



3、產品特點：

般用電熱帶除具有HBL型電熱帶的全部特點外，也會(huì )有霉菌生長，耐鹽霧和油霧，耐振動、沖擊。阻燃等特性，適用于可能具有溫度組別為T(mén)1-T4組爆炸性氣體混合物二區場所使用，防爆等級為“eⅡ T4”它是在HBL型電熱帶基礎上用先進的工藝手段和嚴格的質保體系制造的高質量產品。

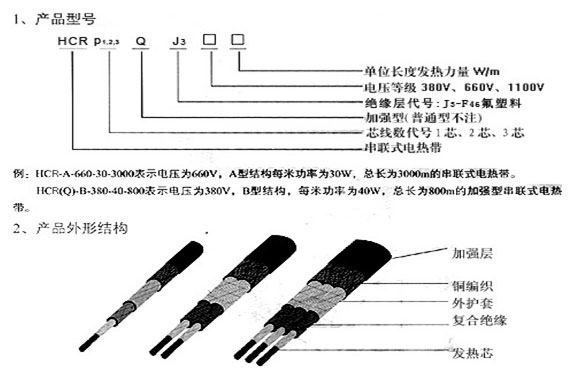

HCR型串聯式電熱帶

HCR型串聯式電熱帶是一種新型的電伴熱產品，它與其它電熱帶相比，其最大特點是使用長度長，它比一般恒功率、自限式電熱帶的最大使用長度長5-12倍。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線，大型槽池，油罐等防凍，保溫及伴熱，與其它防爆附件配合后，可用于Ⅱ加工橫類防爆炸性氣體場合。





3、產品規格及主要技術指標見下表

型號規格	芯線結構	公稱截面	20阻值Ω/Km
HCRP123(Q)-J3-1.5	19*0.32/Φ1.60	1.5	12.70
HCRP123(Q)-J3-2.0	19*0.37/Φ1.85	2.0	9.50
HCRP123(Q)-J3-2.5	19*0.42/Φ2.10	2.5	7.43
HCRP123(Q)-J3-3.0	19*0.42/Φ1.60	3	6.53
HCRP123(Q)-J3-4.0	19*0.42/Φ2.60	4	4.88



4、工作原理

根據焦耳定律可知，電流通過導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。

5、結構形式

A型結構為有三根獨立的相同功率，相同長度電熱帶聯合組成。

B型結構為三根互相絕緣并列組合在一起的電熱帶。

HCL型串聯式電熱帶的絕緣護套及外絕緣護套均為F46或F4，發熱芯線為特種發熱器村，屏加強熱 銅編織 外護套 內絕緣護套 發熱芯。

6、安裝說明

（1）施放電熱帶時不應在地面拖拉。

（2）電熱帶安裝時碰到銳利的邊棱時必須把銳角磨光或用鋁膠帶襯墊，以防絕緣層劃破。

（3）電熱帶彎曲安裝時其最小彎曲半徑不應小于其厚度的五倍。

（4）電熱帶安裝時用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則方便安裝。敷設后，每隔50-80厘米用固定膠帶徑向固定。

（5）串聯式電熱帶一般均按管線實際長度設計，因此安裝時因嚴格按設計長度安裝，過長或過短均影響功率，因此不允許任意剪切。

（6）串邊式電熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地。

（7）電熱帶控制柜因有過載、短路、漏電保護及溫度控制裝置，以保證使用質量。

（8）電熱帶埋地或周?chē)懈g性氣體則應使用加強性。





HGRP2(3)-J4型高溫恒功率電熱帶



HGRP2（3）-J4型高溫恒功率電熱帶的工作原理結構、應用與HGR2（3）-J4型相同，可用于工廠一區、二區爆炸性氣體混合物T3-T6組場所使用。

其主要區別為：

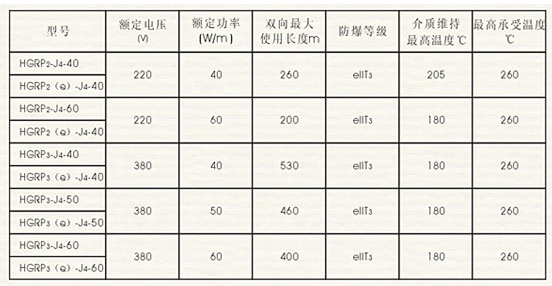

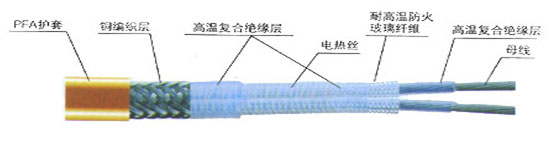

耐高溫等級高：介質維持溫度≤250°C，絕緣材料為高溫復合材料及PFA氟塑料。絕緣層材料最高耐260°C，其主要規格、技術指標見下表：
