名稱：電伴熱帶（恒功率系列）-HCL型串聯式電熱帶
電伴熱帶（恒功率系列）

HCL型串聯式電熱帶

HCL型串聯式電熱帶是一種新型的電伴熱產品，它與其它電熱帶相比，其最大特點是使用長度長，它比一般恒功率、自限式電熱帶的最大使用長度長5～12倍。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線，大型槽池，油罐等防凍，保溫及伴熱，與其它防爆附件配合后，可用于II類防爆炸性氣體場合。

產品型號：
HCL：串聯式電熱帶
Q：加強型（普通型不注）
芯線數代號:1芯、2芯、3芯
電壓等級:380V、660V、1100V
單位長度發熱功率:
芯線截面
例：HCL-A-660-30-3000表示電壓為660V，A型結構每米功率為30W，總長為3000m串聯式電熱帶。
HCL(Q)-B-380-40-800表示電壓為380V，B型結構，每米功率為40W，總長為800m的加強型串聯式電熱帶。

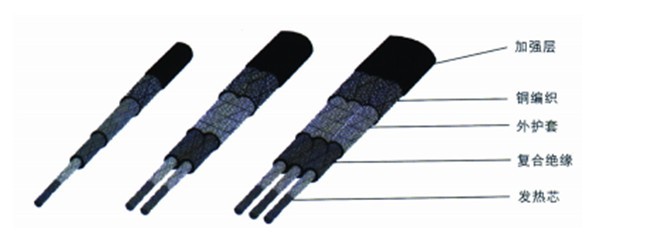

二、產品外形結構



三、產品規格及主要技術指標見下表

型號規格type	芯線結構	公稱截面mm2	20阻值Ω/km
HCL1.2.3(Q)-J3-1.5	19×0.32/Φ1.60	1.5	12.70
HCL1.2.3(Q)-J3-2.0	19×0.37/Φ1.85	2.0	9.50
HCL1.2.3(Q)-J3-2.5	19×0.42/Φ2.10	2.5	7.43
HCL1.2.3(Q)-J3-3.0	19×0.42/Φ2.25	3	6.53
HCL1.2.3(Q)-J3-4.0	19×0.42/Φ2.60	4	4.88

四、工作原理
根據焦耳定律可知，電流通過導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。
五、結構形式
A型結構為有三根獨立的相同功率，相同長度電熱帶聯合組成。
B型結構為三根互相絕緣并列組合在一起的電熱帶。
HCL型串聯式電熱帶的絕緣護套及外絕緣護套均為F46，發熱芯為特種發熱器材，加強銅編織外護套內絕緣護套發熱芯。
