一、工作原理

自控溫電熱帶（自調控電伴熱電纜）以一種導電高分子材料作發熱體，它通電發熱，能自動調整，控制自身各點溫度并保持溫。與并聯式單相，三相電伴熱帶相比，自限溫電伴熱帶能自動限制加熱時的溫度。且能，隨被加熱體系的溫度變化自動調節輸出功率，因此它改變了使用傳統恒功率加熱器時需被加熱體系去適應加熱器的加熱方法，做到讓它改變了使用傳統恒功率加熱體系，自限溫電伴熱帶允許多次交叉重疊使用，不會(huì )出現過熱點及燒毀的現象。

兩根平行的銅絞線為電源母線，中間均勻擠滿導電高分子材料為發熱芯料。當母線接通電源時，電流橫向流過兩母線之間的發熱芯料，使芯料升溫，其電阻隨之自動增加。當芯料溫度升到一定值時，電阻已大到幾乎阻斷電流的程度，芯料溫度不再上升。與此同時，芯料通過護套向被加熱體系傳熱，溫度下降，當溫度下降到一定值時，電阻已逐漸減小，芯料發熱溫度再次上升。如此循環往復，便可維持被伴熱體恒定溫度。

二、產品型號：DBR（DBR-Jz、DBR-P、DBR-Pz/Jz）、DXW、DKW、DBW、DWK相對應國外型號BTV系列

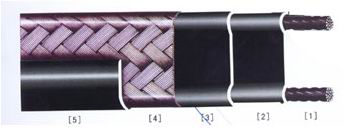

三、電纜結構

1、銅芯導線：7×0.32、7×0.42、7×0.50、19×0.32

2、導電塑料層：普通PTC、阻燃PTC、含氟PTC

3、絕緣層：改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

4、屏蔽層：鍍錫軟圓銅線鋁鎂合金線，覆蓋密度80％

5、護套層：改性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

四、技術指標

1、標準顏色：桔黃色、褐色

2、溫度范圍：最高維持溫度65℃±5℃

最高表面溫度85℃±5℃

最高承受溫度105℃

3、施工溫度：最低：-5℃

4、最低使用溫度：-60℃

5、熱穩定性：由10℃至149℃間來回循環300次后，電纜發熱量維持在90%以上

6、彎曲半徑：20℃室溫時為25.4mm；-30℃低溫時為35.0 mm

7、絕緣電阻：電纜長度100m，環境溫度75℃時，用2，500VDC搖表?yè)u試1分鐘，絕緣電阻（導線與屏蔽間）最小值為3000MΩ

8、工作電壓：12V 24V 36V 110V 220V 380V

9、10℃時輸出功率：15W/m 20W/m 25W/m 35W/m 40W/m 45W/m 50W/m 60W/m
