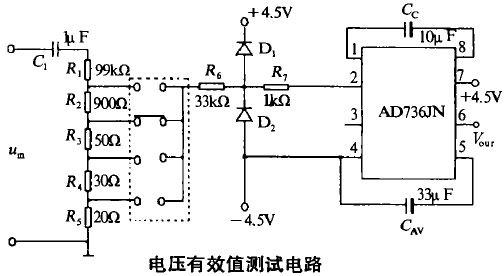

一般自限溫伴熱帶在運行時電壓基本上都是定值，比如220V，110V等。在整個的測試系統中電壓測試部分主要是對電源進行監測，通過操作界面可以看到電壓值的波動范圍。為了得到電伴熱帶發熱電阻的值，再結合前面測得的功率是有功功率值，所以對電壓部分的測量采取測其真有效值的方式。電壓有效值的測量是通過模擬乘法器AD736來實現的，它的作用是在輸入范圍內把交流量變成真有效值的直流量輸出。具體電路如圖4.由于A(yíng)D736的輸入范圍限制，電路中需調壓裝置，由R 到R 來完成。為了保證AD736的輸入范圍在200mV以?xún)龋ù朔秶敵龅臏蚀_度最高），設立了如虛框內所示的量程開關，從上到下的測量范圍分別是20V、220V、400V和1000V.其中的R 、D 和D 組成保護芯片的部分，以防AD736受到損壞。此部分的準確度通過實驗表明，其相對誤差低于2％。

　　自限溫伴熱帶性能測試系統，通過實驗驗證，溫度測試的誤差范圍是一1～ 1℃ ；功率測試的相對誤差不超過1％；電壓的測試誤差低于2％，結果表明本測試系統滿足工程測試要求，且運行穩定。不過本系統也存在一些有待解決的問題，如受溫度傳感器的限制，所測試的溫度范圍較窄等。
