YGGB扁電纜適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。
【詳細說明】

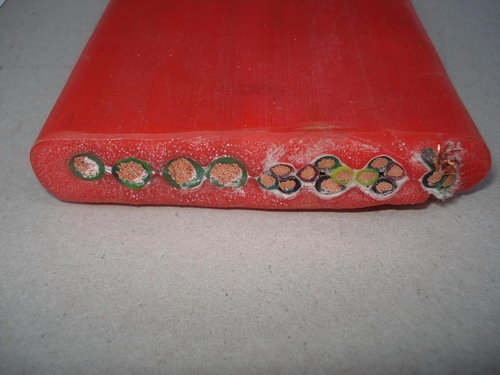

YGGB扁電纜
一.YGGB扁電纜產品用途
YGGB扁電纜適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。
YGGB扁電纜適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。
二.二.YGGB扁電纜使用特性
1. 交流額定電壓U0/U：450/750V、0.6/1kV和6/10kV
2. 導體線芯最高工作溫度：（丁晴）聚氯乙烯扁平：-40℃~70℃和-40℃~90℃；硅橡膠扁平：-60℃~200℃；乙丙扁平：-40℃~90℃。
3. 電纜經50000次彎曲：線芯不斷裂。
4. 彎曲半徑：不小于電纜厚度（小邊長度）的10倍。
5. 加強型扁電纜能承受較大拉力（根據客戶要求，抗拉力可設計為300N～8000N）
三.YGGB扁電纜技術指標
1. 導電線芯20℃最大直流電阻值
1. 交流額定電壓U0/U：450/750V、0.6/1kV和6/10kV
2. 導體線芯最高工作溫度：（丁晴）聚氯乙烯扁平：-40℃~70℃和-40℃~90℃；硅橡膠扁平：-60℃~200℃；乙丙扁平：-40℃~90℃。
3. 電纜經50000次彎曲：線芯不斷裂。
4. 彎曲半徑：不小于電纜厚度（小邊長度）的10倍。
5. 加強型扁電纜能承受較大拉力（根據客戶要求，抗拉力可設計為300N～8000N）
三.YGGB扁電纜技術指標
1. 導電線芯20℃最大直流電阻值
|
導體標稱
截面積
mm2
|
20℃時最大
直流電阻
Ω/km
|
導體標稱
截面積
mm2
|
20℃時最大
直流電阻
Ω/km
|
導體標稱
截面積
mm2
|
20℃時最大
直流電阻
Ω/km
|
|
1.0
1.5
2.5
4
6
10
|
19.5
13.3
7.98
4.95
3.30
1.91
|
16
25
35
50
70
95
|
1.21
0.780
0.554
0.386
0.272
0.206
|
120
150
185
240
300
|
0.161
0.129
0.106
0.0801
0.0641
|
2. 不同環境溫度載流量校正系數
|
-20℃
|
-15℃
|
-10℃
|
-5℃
|
0℃
|
5℃
|
10℃
|
15℃
|
|
1.45
|
1.40
|
1.35
|
1.30
|
1.25
|
1.20
|
1.15
|
1.10
|
|
20℃
|
25℃
|
30℃
|
35℃
|
40℃
|
45℃
|
50℃
|
55℃
|
|
1.05
|
1.0
|
0.94
|
0.885
|
0.815
|
0.745
|
0.666
|
0.577
|
3. 成品電纜耐壓試驗：額定電壓450/750V及以下，經交流50Hz、3kV試驗5min不擊穿；額定電壓0.6/1kV，經交流50Hz、3.5kV試驗5min不擊穿；額定電壓6kV，經交流50Hz、21kV試驗5min不擊穿。
4. 阻燃型電纜的阻燃性能符合GB/T 18380規定的燃燒試驗。
5. 絕緣及護套最小抗拉強度：硅橡膠、乙丙絕緣6N/mm2、聚氯乙烯絕緣10N/mm2；絕緣及護套最小斷裂伸長率：150%；-40℃低溫最小伸長率：20%。
四.扁電纜基本型號及說明
表1 型號及名稱
4. 阻燃型電纜的阻燃性能符合GB/T 18380規定的燃燒試驗。
5. 絕緣及護套最小抗拉強度：硅橡膠、乙丙絕緣6N/mm2、聚氯乙烯絕緣10N/mm2；絕緣及護套最小斷裂伸長率：150%；-40℃低溫最小伸長率：20%。
四.扁電纜基本型號及說明
表1 型號及名稱
|
型 號 Type
|
名 稱 Designation
|
|
YVVFB
|
多股細銅絲絞合聚氯乙烯絕緣，丁晴聚氯乙烯復合物護套扁平軟電纜
|
|
YFFB
|
多股細銅絲絞合丁晴彈性體復合物絕緣，丁晴彈性體復合物護套扁平軟電纜
|
|
YVVB
|
多股細銅絲絞合聚氯乙烯絕緣，聚氯乙烯護套扁平軟電纜
|
|
YVGB
|
多股細銅絲絞合聚氯乙烯絕緣，硅橡膠護套扁平軟電纜
|
|
YGGB
|
多股細銅絲絞合硅橡膠絕緣，硅橡膠護套扁平軟電纜
|
|
YGVFB
|
多股細銅絲絞合硅橡膠絕緣，丁晴聚氯乙烯復合物護套扁平軟電纜
|
|
YGVB
|
多股細銅絲絞合硅橡膠絕緣， 聚氯乙烯護套扁平軟電纜
|
|
YGCB
|
多股細銅絲絞合硅橡膠絕緣，重型硅橡膠護套扁平軟電纜
|
|
YEVFB
|
多股細銅絲絞合乙丙橡膠絕緣，丁晴聚氯乙烯復合物護套扁平軟電纜
|
|
ZR-YVVFB
|
多股細銅絲絞合聚氯乙烯絕緣，丁晴聚氯乙烯復合物護套阻燃扁平軟電纜
|
|
YVVFB—J
|
多股細銅絲絞合聚氯乙烯絕緣，丁晴聚氯乙烯復合物護套加強型扁平軟電纜
|
|
YGGP1B
|
多股細銅絲絞合硅橡膠絕緣，鍍錫銅絲編織屏蔽，硅橡膠護套扁平軟電纜
|
備注：本表只列舉主要型號，電纜可以根據阻燃（ZR）、耐火（NH）、加強型（—J）、屏蔽型（P、P1、P2、P3）等演變出更多派生型號。
表2 代號和含義
表2 代號和含義
|
代號
|
ZR
|
NH
|
Y
|
V
|
G
|
E
|
VF
|
|
含義
|
阻燃
|
耐火
|
移動
|
聚氯乙烯
|
硅橡膠
|
乙丙橡膠
|
丁晴PVC
|
|
代號
|
C
|
B
|
J
|
P
|
P1
|
P2
|
P3
|
|
含義
|
重型
|
扁平
|
加強型
|
銅絲編織
|
鍍錫銅絲編織
|
銅帶
|
鋁塑復合帶
|
備注：加強型(—J)，根據客戶要求，可設計其他類型特種電纜。
