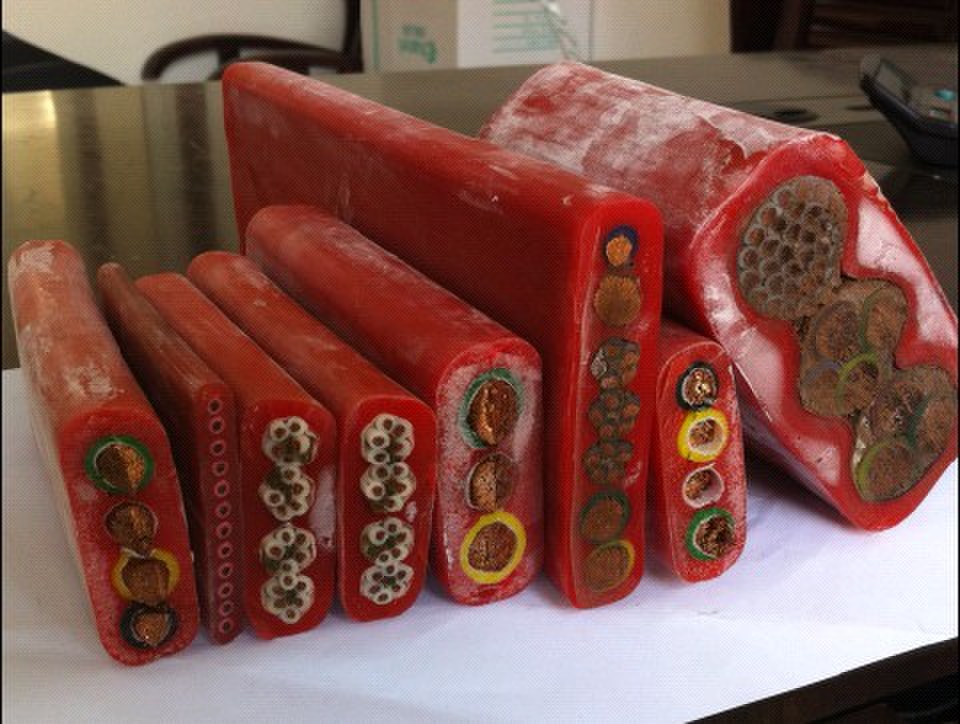

硅橡膠護套移動用扁平軟電纜
產品型號：YGGB,YGCB-VFR,YGCB-HF46R,YGCBP,YGCB-VFRP,YGCB-HF46RP
一：產品特點及用途
本產品采用硅橡膠作絕緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、柔軟、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
分相屏蔽硅橡膠護套扁平電纜適用于作變頻器供電電纜。
二：產品執行標準
Q/HHTZH007.4
三：使用特性
1．交流額定電壓：U0/U 0.6/1KV
最高工作溫度： 180℃
最低環境溫度：固定敷設-60℃
2．電纜安裝敷設溫度應不低于-25℃。
四：移動用扁平電纜型號及名稱
表1

型號	產品名稱
YGGB	硅橡膠絕緣和護套鍍錫銅絲移動用扁平軟電纜
YGCB-VFR	丁腈絕緣硅橡膠護套移動用扁平軟電纜
YGCB-HF46R	F46絕緣硅橡膠護套移動用扁平軟電纜
YGCBP	硅橡膠絕緣和護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-VFRP	丁腈絕緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-HF46RP	F46絕緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜

代號	代號含義
Y	移動用系列
G	硅橡膠絕緣或護套
VF	丁腈絕緣
B	扁型
P	銅絲(鍍錫銅絲)屏蔽
F46	聚全氟乙丙烯

線芯*標稱截面(mm2)	導體結構 (根數*直徑) mm	電纜最大外徑
		YGCB、YGCB-YVFR
2*1.5	48*0.20	12.4*7.8
2*2.5	51*0.25	15.0×9.2
2*4	82*0.25	16.8×9.8
2*6	123*0.25	19.2×10.9
2*10	204*0.25	22.5×12.8
2*16	323*0.25	25.2×14.9
2*25	513*0.25	29.5×17.2
2*35	722*0.25	32.8×19.1
2*50	1026*0.25	37.6×21.5
2*70	1406*0.25	42.6×24.3
2*95	486*0.50	48.3×27.3
2*120	608*0.50	53.8×29.1
2*150	760*0.50	59.3×32.2
3*1.5	48*0.20	17.8*6.5
3*2.5	51*0.25	20.8×8.0
3*4	82*0.25	22.6×9.5
3*6	123*0.25	25.8×11.3
3*10	204*0.25	34.1×13.2
3*16	323*0.25	35.2×15.9
3*25	513*0.25	42.3×18.2
3*35	722*0.25	46.2×19.1
3*50	1026*0.25	60.8×24.0
3*70	1406*0.25	69.8×26.8
3*95	486*0.50	73.2×28.0
3*120	608*0.50	88.5×36.0
3*150	760*0.50	98.0×35.1
4*1.5	48*0.20	26.5*7.5
4*2.5	945*0.50	25.8×9.0
4*4	82*0.25	29.4×9.5
4*6	123*0.25	34.1×11.8
4*10	204*0.25	40.4×12.9
4*16	323*0.25	45.9×15.6
4*25	513*0.25	54.1×18.1
4*35	722*0.25	58.6×20.2
4*50	1026*0.25	83.0×26.5
3×4+2.5	82*0.25/51*0.25	30.6×10.7
3×6+4	123*0.25/82*0.25	31.0×12.8
3×10+6	204*0.25/123*0.25	35.0×12.9
3×16+6	323*0.25/123*0.25	41.3×15.6
3×25+10	513*0.25/204*0.25
