硅橡膠扁電纜適合于交流電壓1kV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳動機械等移動設備和電器用動力傳輸線控制、照明、通訊線路等。本產品具有耐高溫、耐寒、防腐、柔軟等特性，電纜在高溫環境下電氣性能穩定，抗老化性能優越，使用壽命長，廣泛應用于冶金、電力、化工、船舶、港口等行業。
分項屏蔽電纜適用于作為變頻器供電電纜

【詳細說明】

YGGBP分項屏蔽硅橡膠扁平軟電纜

一、產品標準

YGGBP分項屏蔽硅橡膠扁電纜按《額定電壓0.6/1 kV及以下硅橡膠扁平電纜》標準生產。同時還可根據用戶需要及按國際電工委員會(huì )推薦標準IEC、英國標準、德國標準及美國標準生產。



二、產品特點及用途

   硅橡膠扁電纜適合于交流電壓1kV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳動機械等移動設備和電器用動力傳輸線控制、照明、通訊線路等。本產品具有耐高溫、耐寒、防腐、柔軟等特性，電纜在高溫環境下電氣性能穩定，抗老化性能優越，使用壽命長，廣泛應用于冶金、電力、化工、船舶、港口等行業。

分項屏蔽電纜適用于作為變頻器供電電纜。



三、使用特性

● 交流額定電壓：U0/U：0.6/1kV

● 最高工作溫度：180℃

● 電纜安裝敷設溫度應不低于-25℃

● 電纜的彎曲半徑：無屏蔽電纜，不小于電纜外徑的6倍；

                有屏蔽電纜，不小于電纜外徑的12倍；



四、型號及名稱





五、生產范圍

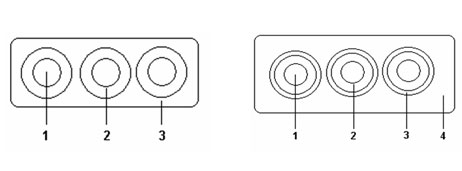

六、結構示意圖



           YGGB/YFGB 型電纜結構示意圖                     YGGBP/YFGBP 型電纜結構示意圖



   1 — 導體：多股軟銅線或鍍錫軟銅                       1 — 導體：多股軟銅線或鍍錫軟銅

   2 — 絕緣層：硅橡膠/丁晴                                 2 — 絕緣層：硅橡膠/丁晴

  3 — 護套：硅橡膠                                                   3 — 屏蔽：鍍錫銅絲分項屏蔽

                                              4 — 護套：硅橡膠



文章標簽：扁電纜   屏蔽電纜   硅橡膠電纜   YGGBP
