WDZ系列低煙無鹵阻燃變頻電纜
一、產品標準
WDZ系列低煙無鹵阻燃變頻電纜按《0.6/1K交聯聚乙烯絕緣變頻電纜》標準生產，執行GB/T12706-2008標準，同時還可根據用戶需要按國際電工委員會(huì )推薦標準IEC、英國標準、德國標準及美國標準生產。
二、適用范圍
WDZ系列低煙無鹵阻燃變頻電纜適用于額定電壓0.6/1KV及以下由變頻器用輸配電系統，如造紙、鋼鐵、港口等工業用變頻電機上使用。
三、使用特性
●工頻額定電壓U0/U為0.6/1KV。
●較低的有效電容及傳輸阻抗

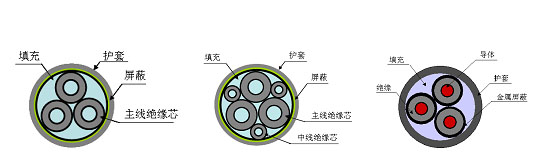

WDZ系列低煙無鹵阻燃變頻電纜采用對稱三相線芯設計及含有金屬屏蔽層，起到更好的電磁相容性及防電磁干擾性，同時良好的電磁相容性可以很好的降低電纜的傳輸電阻。
●電纜導體的長期允許最高工作溫度為90℃
●短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過250℃
●電纜敷設時環境溫度應不低于0℃
●電纜阻燃性能滿足GB/T19666-2005標準規定
●電纜的彎曲半徑不小于電纜外徑的15倍
四、WDZ系列低煙無鹵阻燃變頻電纜電纜的型號、名稱
|
型號 |
名 稱 |
|
BPYJVP2 ZR-BPYJVP2 WDZ-BPYJEP2 |
交聯聚乙烯絕緣銅帶屏蔽變頻電纜 交聯聚乙烯絕緣銅帶屏蔽阻燃變頻電纜 交聯聚乙烯絕緣銅帶屏蔽低煙無鹵阻燃變頻電纜 |
|
BPYJVP2-22 ZR-BPYJVP2-22 WDZ-BPYJEP2-22 |
交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝低煙無鹵阻燃變頻電纜 |
|
BPYJVP2-32 ZR-BPYJVP2-32 WDZ-BPYJEP2-32 |
交聯聚乙烯絕緣銅帶屏蔽鋼絲鎧裝變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼絲鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼絲鎧裝低煙無鹵阻燃扁平電纜 |
|
BPYJVP ZR-BPYJVP WDZ-BPYJEP |
交聯聚乙烯絕緣銅絲編織屏蔽變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽阻燃變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽低煙無鹵阻燃變頻電纜 |
|
BPYJVP-22 ZR-BPYJVP-22 WDZ-BPYJEP-22 |
交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃變頻電纜 |
|
BPYJVP-32 ZR-BPYJVP-32 WDZ-BPYJEP-32 |
交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝低煙無鹵阻燃變頻電纜 |
四、生產范圍
|
型號 |
生產范圍（mm2） |
||
|
單芯 |
3芯 |
3+3芯 |
|
|
BPYJVP2 ZR-BPYJVP2 BPYJEP2 |
1.5～630 |
1.5～400 |
2.5～400 |
|
BYJVP2-22 ZR-BYJVP-22 BPYJEP2-22 |
10～400 |
4～400 |
2.5～400 |
|
BPYJVP2-32 ZR-BPYJVP2-32 BPYJEP2-32 |
---- |
10～400 |
2.5～400 |
|
BPYJVP ZR-BPYJVP BPYJEP |
1.5～630 |
1.5～400 |
2.5～400 |
|
BPYJVP-22 ZR-BPYJVP-22 BYJEP-22 |
10～400 |
4～400 |
2.5～400 |
|
BPYJVP-32 ZR-BPYJVP-32 BPYJEP-32 |
---- |
10～400 |
2.5～400 |
＊單芯鎧裝電纜應采用非磁性材料鎧裝或隔磁措施。
五、電纜流量
非鎧裝型電纜: （A）
|
標稱 截面 ㎜2 |
銅導體 |
鋁導體 |
||||||
|
空氣中 |
土壤中 |
空氣中 |
土壤中 |
|||||
|
單芯 |
三芯、六芯 |
單芯 |
三芯、六芯 |
單芯 |
三芯、六芯 |
單芯 |
三芯、六芯 |
|
|
1.5 |
26 |
20 |
36 |
33 |
19 |
15 |
27 |
24 |
|
2.5 |
31 |
28 |
42 |
39 |
24 |
22 |
33 |
31 |
|
4 |
41 |
37 |
55 |
51 |
32 |
29 |
43 |
40 |
|
6 |
52 |
47 |
69 |
64 |
42 |
39 |
56 |
52 |
|
10 |
71 |
65 |
92 |
86 |
55 |
50 |
71 |
66 |
|
16 |
92 |
84 |
115 |
110 |
71 |
65 |
91 |
85 |
|
25 |
120 |
110 |
150 |
140 |
94 |
87 |
115 |
110 |
|
35 |
150 |
135 |
180 |
170 |
115 |
105 |
140 |
130 |
|
50 |
180 |
170 |
215 |
205 |
140 |
130 |
165 |
160 |
|
70 |
230 |
215 |
265 |
250 |
180 |
165 |
205 |
195 |
|
95 |
285 |
265 |
320 |
300 |
220 |
205 |
245 |
235 |
|
120 |
335 |
310 |
360 |
345 |
260 |
240 |
280 |
265 |
|
150 |
385 |
350 |
410 |
385 |
300 |
270 |
315 |
300 |
|
185 |
450 |
405 |
460 |
435 |
350 |
315 |
360 |
340 |
|
240 |
535 |
480 |
535 |
500 |
414 |
375 |
420 |
395 |
|
300 |
620 |
535 |
605 |
565 |
485 |
435 |
475 |
445 |
|
400 |
720 |
640 |
685 |
640 |
570 |
510 |
545 |
510 |
|
500 |
825 |
--- |
775 |
--- |
670 |
--- |
620 |
--- |
|
630 |
960 |
--- |
865 |
--- |
790 |
--- |
705 |
--- |
鎧裝型電纜：
|
標稱截面 |
銅導體 |
鋁導體 |
||
|
空氣中 |
土壤中 |
空氣中 |
土壤中 |
|
|
三芯、六芯 |
|
|
|
|
