低煙無鹵阻燃變頻器用主回路電力電纜
產品特點及用途：主要適用于電源與變頻器之間的電力傳輸。
產品執行標準： Q/YZRC009-2009標準。
使用特性
1 額定電壓（U0/U）：0.6/1KV。
2 電纜導體長期允許的最高工作溫度為90℃。
3 短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過250℃。
4 電纜敷設時的環境溫度應不低于0℃，最小彎曲半徑不小于電纜外徑的15倍。
5 具有較強的耐電壓沖擊性。能經受高速、頻繁變頻時的脈沖電壓。
6 具有良好的屏蔽性能。可降低變頻器輸出中存在的高次揩波的不良影響。
7 低煙無鹵阻燃電纜能經受GB12666.5規定的成束燃燒試驗且燃燒時的煙濃度符合GB12666.7（IEC1034）的規定，燃燒析出氣體水溶液的PH值≥4.3，導電率≤10μs/mm并符合IEC754-2的要求。
主要技術指標
| 項 目 | 技術指標 |
| 20℃時導體直流電阻 | 符合國標GB/T3956-2008規定的要求 |
| 絕緣電阻 | 符合國標 |
| 試驗電壓 | 3500V/5min |
| 阻燃性能 | 符合國標 |
| 產品型號 | 產 品 名 稱 |
| BPYJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用主回路電力電纜 |
| BPYJVP1 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用主回路電力電纜 |
| BPYJVP1-2 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包雙重屏蔽變頻器用主回路電力電纜 |
| BPYJVP3 | 交聯聚乙烯絕緣聚氯乙烯護套鋁(鋁塑)帶屏蔽變頻器用主回路電力電纜 |
| ZR-BPYJVP | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽阻燃變頻器用主回路電力電纜 |
| ZR-BPYJVP1 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲纏繞屏蔽阻燃變頻器用主回路電力電纜 |
| ZR-BPYJVP1-2 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲纏繞銅帶繞包雙重屏蔽阻燃變頻器用主回路電力電纜 |
| ZR-BPYJVP3 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套鋁(鋁塑)帶屏蔽阻燃變頻器用主回路電力電纜 |
| DWZ-BPYJEP | 交聯聚乙烯絕緣低煙無鹵阻燃緣聚烴護套銅絲編織屏蔽低煙無鹵阻燃變頻器用主回路電力電纜 |
| DWZ-BPYJEP2 | 交聯聚乙烯絕緣低煙無鹵阻燃緣聚烴護套銅帶屏蔽低煙無鹵阻燃變頻器用主回路電力電纜 |
| DWZ-BPYJEP1 | 交聯聚乙烯絕緣低煙無鹵阻燃緣聚烴護套銅絲纏繞屏蔽低煙無鹵阻燃變頻器用主回路電力電纜 |
| DWZ-BPYJEP1-2 | 交聯聚乙烯絕緣低煙無鹵阻燃聚烴護套銅絲纏繞銅帶繞包雙重屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
| DWZ-BPYJEP3 | 交聯聚乙烯絕緣低煙無鹵阻燃聚烴護套鋁(鋁塑)帶屏蔽低煙無鹵阻燃變頻器用主回路電纜 |

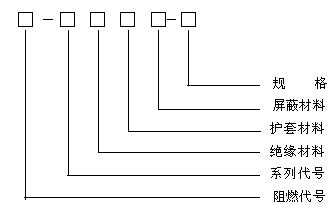

型號說明
| 項 目 | 代 號 | 說 明 |
| 阻燃代號 |
/ ZR DWZ |
非阻燃 (可省略） 阻燃 低煙無鹵阻燃 |
| 系列代號 | BP | 變頻電纜 |
| 絕緣材料 | YJ | 交聯聚乙烯絕緣 |
| 護套材料 |
V E |
聚氯乙烯護套 低煙無鹵聚烯烴護套 |
| 屏蔽材料 |
P P1 P2 P3 |
銅絲或鍍錫銅絲 銅絲纏繞 銅帶繞包 鋁塑復合帶繞包 |
