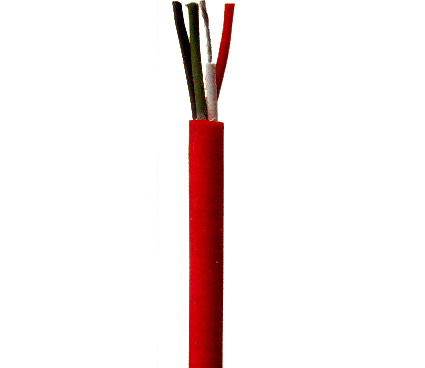

熱電偶用氟塑料絕緣補償電纜,補償導線
一、產品特點及用途
一、產品特點及用途
熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端、與測溫儀連接構成測溫系統。產品采用聚氯乙烯絕緣和護套，具有優良的防潮、耐磨、阻燃性能。
二、產品執行標準
本產品執行GB/4989-94等效采用IEC584-3標準
阻燃特性符合GB/T1830.3(IEC60332-3)規定要求
三、使用特性
1、使用溫度：耐熱級：180℃ 普通級：70℃和105℃；
2、最低環境溫度：
氟塑料絕緣阻燃聚氯乙烯護套：
固定敷設：-40℃，非固定敷設-15℃；
氟塑料絕緣硅橡膠護套：
固定敷設：-60℃，非固定敷設-20℃；
3、電纜安裝敷設溫度：氟塑料絕緣阻燃聚氯乙烯護套不低于0℃，氟塑料絕緣硅橡膠護套不低于-60℃；
4、允許彎曲半徑：銅帶屏蔽纏繞電纜不低于電纜外徑的12倍，其余電纜不低于電纜外徑的6倍。
四、產品型號及名稱
|
型號
|
產品名稱
|
|
ZR-KX-CSFV
|
氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體，K分度號熱電偶用補償導線
|
|
ZR-KX-CSFVR
|
氟塑料絕緣聚氯乙烯護套精密級多股導體，K分度號熱電偶用補償軟導線
|
|
ZR-KX-CSFVP
|
氟塑料絕緣阻燃氯乙烯護套精密級單股導體銅絲編織屏蔽，
K分度號熱電偶用補償電纜
|
|
ZR-KX-CSFVRP
|
氟塑料絕緣阻燃乙烯護套精密級多股導體銅絲編織屏蔽，
K分度號熱電偶用補償軟電纜
|
|
ZR-KX-CSFPVP
|
氟塑料絕緣阻燃聚攏氯乙烯護套精密級單股導體銅絲編織分屏、總屏，
K分度號熱電偶用補償電纜
|
|
ZR-KX-CSFPVRP
|
氟塑料絕阻燃聚氯乙烯護套精密級多股導體銅絲編織分屏、總屏、
K分度號熱電偶用補償軟電纜
|
|
ZR-KX-CSFVRPL
|
氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體鋁塑復合帶繞包屏蔽，
K分度號熱電偶用補償軟電纜
|
|
ZR-KX-CSFPLVPL
|
氟塑料絕級阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償電纜
|
|
ZR-KX-CSFPLVRPL
|
氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體鋁塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償軟電纜
|
|
ZR-KX-CSFVP2
|
氟塑料絕緣阻燃聚氯乙烯護套精密紡單股導體銅塑復合帶繞包屏蔽，
K分度號熱電偶用補償電纜
|
|
ZR-KX-CSFVRP2
|
氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體銅塑復合帶繞包屏蔽，
K分度號熱電偶用補償軟電纜
|
|
ZR-KX-CSFP2VP2
|
氟塑料絕緣阻燃聚氯乙烯護套精密紡級單股導體銅塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償電纜
|
|
ZR-KX-CSFP2VRP2
|
氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體銅塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償軟電纜
|
|
KX-HSFGP
|
氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
|
|
KX-HSFGRP
|
氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
|
|
KX-HSFPGP
|
氟塑料絕緣硅橡膠護套精密級單股銅絲編織分屏、總屏，K分度號熱電偶用補償電纜
|
|
KX-HSFPGRP
|
氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏、總屏，
K分度號熱電偶補償軟電纜
|
|
KX-INHSFGP
|
進口氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織屏蔽，
K分度號熱電偶用補償電纜
|
|
KX-INHSFGRP
|
進口氯塑料絕緣硅橡膠護套精密級多股導體銅絲編織屏蔽，
K分度號熱電偶用補償軟電纜
|
|
KX-INHSFPGP
|
進口氯塑料絕緣硅橡膠護套精密級單股銅絲編織分屏、總屏，
K分度號熱電偶用補償電纜
|
|
KX-INHSFPGRP
|
進口氟塑料絕緣硅橡膠護套精密多股導體銅絲紡織屏、總屏，
K分度號熱電偶用補償軟電纜
|
注：上述型號僅例出KX，其它型號SC、NC、NX、KC、ZX、JX、TX只需改變型號的第一項；進口氟塑料產地日本大金公司，進口硅橡膠產地美國CE公司。
