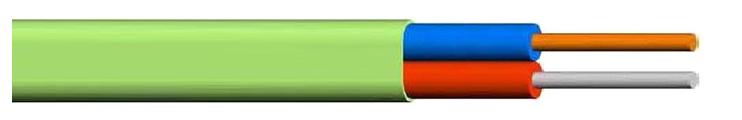

一、產品使用說明
|
本產品主要是據GB/T4989—1994《熱電偶用補償導線》、JB/T7495—1994《熱電偶用補償電纜》設計開發的，主要用于冶金、化工、石油、發電、國防及科研等采用熱電偶測量溫度的場合，用于熱電偶與溫度顯示儀表之間的連接線。 一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-1994(等效采用IEC584-3)的規定。 |
二、產品結使用特性
|
一般用補償導線、補償電纜允許工作溫度為-20℃～+100℃，耐熱用補償導線、補償電纜允許工作溫度為-25℃～+200℃。 補償導線、補償電纜允許最小彎曲半徑：非鎧裝型補償導線、補償電纜：為電纜直徑(長軸)的6倍；鎧裝型補償導線、補償電纜：為電纜直徑(長軸)的12倍。 補償導線、補償電纜最低敷設溫度: 一般用補償導線、補償電纜：固定敷設-40℃，非固定敷設-15℃；耐熱用補償導線、補償電纜：固定敷設-60℃，非固定敷設-20℃。 |
三、品型號、名稱及配用熱電偶產品種類產
|
產品型號 |
產品名稱 |
配用熱電偶 |
熱電偶分度號 |
|
SC和RC |
銅－銅鎳0.6補償型補償導線 |
鉑銠10－鉑熱電偶 |
S 和 R |
|
鉑銠13－鉑熱電偶 |
|||
|
KCA |
鐵－銅鎳22補償型補償導線 |
鎳鉻－鎳硅熱電偶 |
K |
|
KCB |
鐵－銅鎳40補償型補償導線 |
||
|
KX |
鎳鉻10－鎳硅3延長型補償導線、補償電纜 |
||
|
NC |
鐵－銅鎳18補償型補償導線 |
鎳鉻硅－鎳硅熱電偶 |
N |
|
NX |
鎳鉻14硅－鎳硅4延長型補償導線、補償電纜 |
||
|
EX |
鎳鉻10－鎳硅45延長型補償導線、補償電纜 |
鎳鉻－銅鎳熱電偶 |
E |
|
JX |
鐵－銅鎳45延長型補償導線、補償電纜 |
鐵－康銅熱電偶 |
J |
|
TX |
鐵－銅鎳45延長型補償導線、補償電纜 |
銅－康銅熱電偶 |
T |
四、產品分類、允差等級及標志
|
補償型導線、補償電纜 |
標志 |
允差等級及標志 |
|
|
使用分類 |
普通級 |
精密級 |
|
|
一般用 |
G |
— |
S |
|
耐熱用 |
H |
||
五、產品型號及名稱
|
產品型號 |
產品名稱 |
|
KX-GS-VV |
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線/補償電纜 |
|
KX-GS-VPV |
聚氯乙烯絕緣對屏蔽聚氯乙烯護套精密級K分度號熱電偶補償電纜 |
|
KX-GS-VVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶補償導線/補償電纜 |
|
KX-GS-VPVP |
聚氯乙烯絕緣和護套銅絲編織對屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GS-YJV |
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶用補償導線/補償電纜 |
|
KX-GS-YJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GS-YJPV |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織對屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GS-YJPVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織對屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HS-FF |
氟塑料絕緣和護套精密級K分度號熱電偶補償導線/補償電纜 |
|
KX-HS-FFP |
氟塑料絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶補償導線/補償電纜 |
|
KX-HS-FPFP |
氟塑料絕緣和護套銅絲編織對屏蔽加總屏蔽精密級K分度號熱電偶補償軟導線/補償電纜 |
|
KX-HS-FV |
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線/補償電纜 |
|
KX-HS-FVP |
氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶補償導線/補償電纜 |
|
KX-HS-FPVP |
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
六、代號名稱及含義
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
絕緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑復合帶繞包屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
