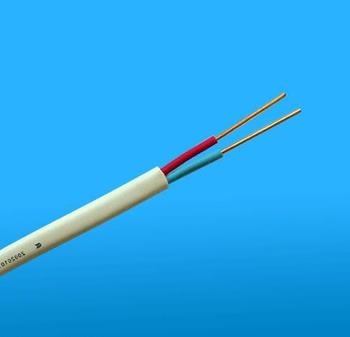

產品名稱： IA-E*GPJR,IA-E*GSJPR,IA-E*GPJP,IA-E*HF4SVPJPR-7*2*1.0本安型E*補償電纜
產品型號： SC RC KCA KCB K* E* J* T* NC N*
電纜規格：7*2*1.0
產品價格： 電議
本產品適用于有爆炸危險的環境及防爆安全性要求較高場合延伸防爆熱電偶冷端與防爆測溫儀表相連接，構成本質 安全熱電偶測溫系統；線對采用絞合形式及多對組成，帶屏蔽層的本安補償電纜，具有良好的抗干擾等性能。
—、生產執行標準 GB/T4989 —94, IEC584 —3, IEC332及企業標準。
二、使用條件
1、工作交流電壓為250V及以下；
2、允許彎曲半徑不小于電纜外徑的6倍，有屏蔽層的電纜不小于10倍；
3、本安補償電纜標志、型號、材料及溫度等級如表1
表1
|
本安 標志 |
補償電纜 型號 |
分類 |
絕緣材料 |
護套材料 |
溫度 等級 |
最低環 境溫度 |
允差等級 |
||||
|
精密級 |
普通級 |
||||||||||
|
IA |
SC 或 RC KCA KCB K* E* J* T* NC N* |
一般用 G |
ZR-70度 或 ZR-105度 PVC |
ZR-70*C 或 ZR-105*C PVC |
70 7度或 105度 |
-20度 |
S |
省略 |
|||
|
酎熱用 H |
聚全氟乙丙 烯或可熔性 聚四氟乙烯 |
ZR-105*： PVC |
200-C 260r |
-40度 |
|||||||
|
注：屏蔽材料：P為T(mén)R銅線，P,為鍍錫銅線，P2為銅帶 補償電纜特征代號如表2 |
,戶3為鋁箔。 表2 |
|
|||||||||
|
特征名稱 |
多股軟線 |
屏 蔽 |
對絞 對屏 |
||||||||
|
特征代號 |
R |
P、P1、P2、P3 |
J PJ |
||||||||
|
|
|||||||||||
|
特征名稱 |
總屏 |
對屏總屏 |
鋼帶鎧裝 阻燃型 |
||||||||
|
特征代號 |
JP |
PJP |
22 ZR |
||||||||
例•，本安型E*補償電纜7對（14芯），線芯截面1.0mm2:表示為：
一般用普通級對絞分屏軟電纜：IA—E*GPJR—7*2*1.0mm2
一般用精密級對絞總屏軟電纜：IA—E*GSJPR—7*2*1.0mm2
一般用普通級對屏總屏電纜：IA—E*GPJP—7*2*1.0mm2
4. 耐熱用精密級對屏總屏多股軟電纜：IA—E*HF4SVPJPR—7*2*1.0mm2
|
導體截面mm2 |
|
導體 |
結構 |
|
線芯對數 |
|
單 根 |
|
多 股 |
|||
|
0.5 |
1/0.8 |
|
|
7/0.3 |
|
|
1.0 |
1/1.13 |
|
|
7/0.43 |
|
|
|
|
|
|
|
1-24 |
|
1.5 |
1/1.37 |
|
|
7/0.52 |
|
|
2.5 |
1/1.76 |
|
|
19/0.41 |
|
六、產品本安特征如表4
表4
|
性能項目 |
單 位 |
指 標 |
|
工作電容 |
Pf/m |
<110 |
|
電感電阻比 |
MH/Q |
在25 |
|
抗外磁場干擾 |
Mv |
<1 |
|
抗靜電干擾 |
v |
<1 |
|
抗射頻干擾 |
DB |
<50 |
七、本安補償電纜、補償導線外徑尺寸如表5
表5部分本安補償電纜外徑參考
|
線 對 數 |
對屏總屏參考外徑 |
|||||||||||||||
|
IAG、IAGS型截面（mm2) |
IAHV105、IAHSV105型截面（mm2) |
|||||||||||||||
|
0.5 |
1 1.5 |
2.5 |
0.5 |
1 |
1.5 |
2.5 |
||||||||||
|
單 根 |
多 股 |
單 根 |
多 股 |
單 根 |
多 股 |
單 根 |
多 股 |
單 根 |
多 股 |
單 根 |
多 股 |
單 根 |
多 股 |
單 根 |
多 股 |
|
|
1 |
7.5 |
7.7 |
8.8 |
9.1 |
9.7 |
10.1 |
10.9 |
11.4 |
6.9 |
7.1 |
7.5 |
7.8 |
8 |
8.4 |
8.8 |
9.4 |
|
2 |
14.6 |
14.8 |
19.2 |
19.8 |
21 |
21.8 |
24 |
24 |
14.8 |
15.2 |
16.8 |
17.4 |
17.8 |
18.4 |
19.2 |
20.2 |
|
3 |
16.8 |
17.5 |
20.2 |
20.9 |
22.2 |
23 |
23.9 |
25.2 |
15.5 |
16 |
17.7 |
18.3 |
18.7 |
19.4 |
20.2 |
21.3 |
|
4 |
18.4 |
19.7 |
22.2 |
22.9 |
24.4 |
24.9 |
27 |
28.4 |
17 |
18.1 |
19.3 |
20 |
20 |
21.1 |
22.2 |
24 |
|
5 |
20.8 |
21.6 |
24.3 |
25.7 |
26.9 |
28.4 |
29 |
31.6 |
19.1 |
19.7 |
21 |
22.5 |
23 |
23.8 |
24.9 |
26.2 |
|
7 |
22.6 |
23.5 |
27.1 |
28 |
29.8 |
31 |
32.8 |
35 |
20.8 |
21.4 |
23.5 |
24.4 |
25.5 |
25.9 |
27.1 |
29.4 |
|
8 |
24.4 |
25.4 |
29.3 |
30 |
32.2 |
33.5 |
35.9 |
37.9 |
22.4 |
23 |
25.3 |
26.3 |
26.9 |
27.4 |
29.7 |
31.3 |
|
9 |
26.8 |
27.9 |
32.2 |
33.3 |
35.9 |
37.4 |
39.6 |
41.8 |
24.5 |
25.3 |
27.7 |
28.7 |
30 |
31.1 |
32.6 |
34.4 |
|
10 |
29.3 |
30.5 |
34.5 |
36.1 |
38.5 |
40.1 |
42.5 |
44.9 |
26.9 |
27.7 |
29.7 |
31.3 |
32.1 |
33.3 |
34.9 |
36.9 |
|
12 |
30.4 |
31.7 |
35.9 |
37.2 |
39.7 |
41.3 |
43.8 |
46.3 |
27.6 |
28.5 |
31 |
32.2 |
33 |
33.7 |
35.9 |
38 |
注：①在訂貨時，需要對絞總屏、對屏無總屏或鋼帶鎧裝本安用補償導線、補償電 纜外形尺寸可另計算提供數據資料：
②阻燃型本安用補償導線、補償電纜需要在型號前加特征代號“ZR” =
八、交貨要求根據雙方協議允許任何長度電纜交貨，長度計量誤差允許±0.5%。
