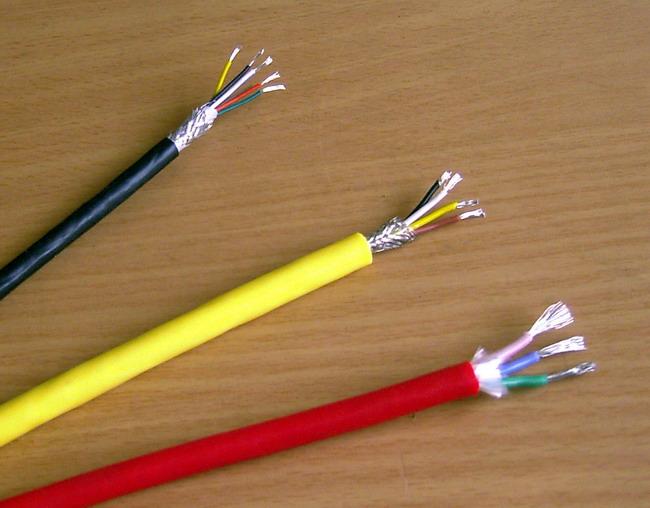

產品名稱： KX-FF,KX-FPF,KX-FV-105,KX-FPV-105 K分度熱電偶用(耐高溫)補償導線、補償電纜
產品型號： KX-FF,KX-FPF,KX-FV-105,KX-FPV-105K
產品價格： 電議
1、用途：
熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
2：使用條件：
（1） 工作溫度：耐熱用：最高200℃和260℃兩種；
一般用：最高70℃和105℃兩種。
（2） 最低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
（3） 最小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
3、產品品種、規格、結構型式
（1） 產品品種及型號：見表1
表1
|
產品名稱 |
型 號 |
配用熱電偶 |
熱電偶分度號 |
|
銅-銅鎳補償型導線(電纜) |
SC |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
S |
|
鐵-銅鎳補償型導線(電纜) 銅-銅鎳補償型導線(電纜) |
KCA KCB |
鎳鉻-鎳硅熱電偶 |
K |
|
鎳鉻-鎳硅延長型導線(電纜) |
KX |
鎳鉻-鎳硅熱電偶 |
K |
|
鐵-銅鎳補償型導線(電纜) 鎳鉻硅-鎳硅延長型導線(電纜) |
NC NX |
鎳鉻硅-鎳硅熱電偶 |
N |
|
鎳鉻-銅鎳延長型導線(電纜) |
EX |
鎳鉻-銅鎳熱電偶 |
E |
|
鐵-銅鎳延長型導線(電纜) |
JX |
鐵-銅鎳熱電偶 |
J |
|
銅-銅鎳延長型導線(電纜) |
TX |
銅-康銅鎳電偶 |
T |
(2) 產品規格：見表2
表2
|
|
名 稱 |
導體標稱截面mm2 |
導體結構 mm |
||
|
補償導線 |
補償電纜 |
A |
B |
||
|
線芯對數 |
1 |
二線組：1～24對 三線組：1～19對 |
0.5 |
1/Φ0.80 |
7/Φ0.30 |
|
1.0 |
1/Φ1.13 |
7/Φ0.43 |
|||
|
1.5 |
1/Φ1.37 |
7/Φ0.52 |
|||
|
2.5 |
1/Φ1.76 |
19/Φ0.41 |
|||
為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。
4、技術要求
（1） 補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3
|
產品型號 |
補償導線及電纜線芯 |
絕緣層著色 |
配用熱電偶 分度號 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
SC |
銅 |
銅鎳0.6 |
紅 |
綠 |
S(鉑銠10-鉑) R(鉑銠13-鉑) |
|
KCA |
鐵 |
銅鎳22 |
紅 |
藍 |
K(鎳鉻-鎳硅) |
|
KCB |
銅 |
銅鎳40 |
紅 |
藍 |
|
|
KX |
鎳鉻10 |
鎳硅 |
紅 |
黑 |
|
|
EX |
鎳鉻10 |
銅鎳45 |
紅 |
棕 |
E(鎳鉻-銅鎳) |
|
JX |
鐵 |
銅鎳45 |
紅 |
紫 |
J(鐵-銅鎳) |
|
TX |
銅 |
銅鎳45 |
紅 |
白 |
T(銅-銅鎳 |
|
NC |
鐵 |
銅鎳18 |
紅 |
灰 |
N(鎳鉻硅-鎳硅) |
|
NX |
鎳鉻硅 |
鎳硅 |
紅 |
灰 |
|
表4
|
使用分類 |
標志代號 |
允差等級及標志 |
護套著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
本安型 |
||
|
一般用 |
G |
省 |
S |
黑色 |
灰色 |
藍色 |
|
耐熱用 |
H |
黑色 |
灰色 |
藍色 |
||
(3) 補償導線及補償電纜熱電特性及允差表：見表5
表5
|
型號 |
使用 分類 |
溫度范圍℃ |
熱電動勢允差μV |
測量端 溫度℃ |
往復電阻20℃長度為1m不大于Ω |
||||
|
普通級 |
精密級 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
||||
|
SC |
G |
0～100 |
±60(±5.0℃) |
±30(±5.0℃) |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0～200 |
|
|||||||
|
KCA |
G |
0～100 |
±100(±2.5℃) |
±60(±1.5℃) |
1000 |
1.40 |
0.70 |
0.47 |
0.28 |
|
H |
0～200 |
900 |
|||||||
|
KCB |
G |
0～100 |
900 |
1.04 |
0.70 |
0.47 |
0.28 |
||
|
KX |
G |
-20～100 |
900 |
2.20 |
1.10 |
0.73 |
0.44 |
||
|
H |
-25～200 |
900 |
|||||||
|
EX |
G |
-20～100 |
±200(±2.5℃) |
±120(±1.5℃) |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25～200 |
500 |
|||||||
|
JX |
G |
-20～100 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
1.30 |
0.65 |
0.43 |
0.26 |
|
H |
-25～200 |
500 |
|||||||
|
TX |
G |
-20～100 |
±60(±1.0℃) |
±30(±0.5℃) |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25～200 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
|||||
|
NC |
G |
0～100 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0～200 |
900 |
|||||||
|
NX |
G |
-20～100 |
900 |
2.86 |
1.43 |
0.95 |
0.57 |
||
|
H |
-25～200 |
900 |
|||||||
(4) 其它性能指標：見表6
表6
|
項 目 |
單 位 |
性能指標 |
|
|
PVC絕緣 |
F46絕緣或F絕緣 |
||
|
絕緣電阻(20℃)≥ |
MΩ·km |
25 |
500 |
|
電壓試驗 |
V/1min |
1000 |
|
|
阻燃性能 |
由供需雙方根據補償電纜的使用條件按GB/T18380-2001標準商定 |
5、型號、名稱：見表7～表8
表7 補償導線
|
型 號 |
名 稱 |
|
KX-VV |
聚氯乙烯絕緣和護套K分度熱電偶用補償導線 |
|
KX-VPV |
聚氯乙烯絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
|
KX-FF |
氟塑料絕緣和護套K分度熱電偶用補償導線 |
|
KX-FPF |
氟塑料絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
|
KX-FV-105 |
氟塑料絕緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線 |
|
KX-FPV-105 |
氟塑料絕緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線 |
|
KX-HF4B |
聚四氟絕緣玻璃絲編織護套K分度熱電偶用補償導線 |
|
KX-HF4PB |
聚四氟絕緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線 |
注： ① 其他型號補償導線SC、KC、EX、JX、TX、NC、NX等，只需改寫型號的第一項，如：EX-VVP；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；
③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能；
④ 一般用（G）普通級和精密級（S）以及耐熱用（H）普通級和精密級（S）補償導線在訂貨注明即可。
表8 補償電纜
|
型 號 |
名 稱 |
|
KX-VV |
聚氯乙烯絕緣對絞聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-VPV |
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-VPVP |
聚氯乙烯絕緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FF |
氟塑料絕緣對絞氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FPF |
氟塑料絕緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FPFP |
氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FFP |
氟塑料絕緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FV-105 |
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FPV-105 |
氟塑料絕緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FPVP-105 |
氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FVP-105 |
氟塑料絕緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-HF4B |
聚四氟絕緣對絞玻璃絲編織護套K分度熱電偶用補償電纜 |
|
KX-HF4PB |
聚四氟絕緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
|
KX-HF4PBP |
聚四氟絕緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
|
KX-HF4BP |
聚四氟絕緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
注： ① 其他型號補償電纜SC、KC、EX、JX、TX、NC、NX等，只需改寫型號的第一項，如：EX-VPV；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽，P3：鋁/聚酯復合膜，P2：銅塑復合膜；
③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能。
④ 一般用（G）普通級和精密級（S）以及耐熱用（G）普通級和精密級（S）補償電纜在訂貨注明即可。
⑤ 本安補償電纜需在原型號前加“IA-”，如：IA-KX-VPVP；需阻燃補償電纜，應在原型號前加“ZR-”。
6、交貨要求
根據雙方協議允許任何長度交貨，長度計量誤差為±0.5%。
