單對扁平高溫玻璃編織熱電偶補償導線
應用
這些電纜與熱電偶連接在一起用來測量溫度。
這些電纜與熱電偶連接在一起用來測量溫度。

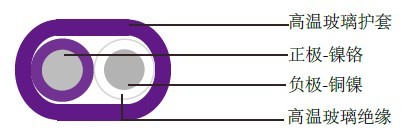

結構
導體: 實心。材料取決于熱電偶的類型。
絕緣: 高溫玻璃
護套: 高溫玻璃
結構: 扁平
顏色: 根據標準 IEC 60584-3
K Type
|
AWG(mm)
|
絕緣材料
|
護套材料
|
最高溫度(°C)
|
外徑
|
重量(kg/km)
|
|
24 (0.51)
|
高溫玻璃
|
高溫玻璃
|
704
|
1.4 x 2.3
|
10.0
|
|
20 (0.81)
|
高溫玻璃
|
高溫玻璃
|
704
|
1.5 x 2.7
|
13.4
|
E Type
|
AWG(mm)
|
絕緣材料
|
護套材料
|
最高溫度(°C)
|
外徑
|
重量(kg/km)
|
|
24 (0.51)
|
高溫玻璃
|
高溫玻璃
|
704
|
1.4 x 2.3
|
10.0
|
|
20 (0.81)
|
高溫玻璃
|
高溫玻璃
|
704
|
1.5 x 2.7
|
13.4
|
J Type
|
AWG(mm)
|
絕緣材料
|
護套材料
|
最高溫度(°C)
|
外徑
|
重量(kg/km)
|
|
24 (0.51)
|
高溫玻璃
|
高溫玻璃
|
370
|
1.1 x 2.2
|
10.0
|
|
20 (0.81)
|
高溫玻璃
|
高溫玻璃
|
480
|
1.5 x 2.7
|
13.4
|
N Type
|
AWG(mm)
|
絕緣材料
|
護套材料
|
最高溫度(°C)
|
外徑
|
重量(kg/km)
|
|
24 (0.51)
|
高溫玻璃
|
高溫玻璃
|
704
|
1.4 x 2.3
|
3.4
|
|
20 (0.81)
|
高溫玻璃
|
高溫玻璃
|
704
|
1.5 x 2.7
|
6.7
|
