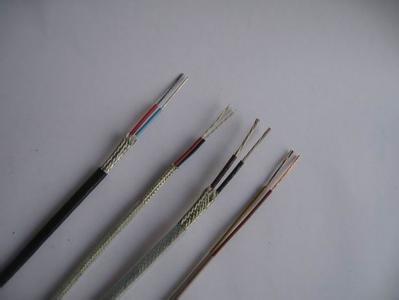

KX-H200-VF46R補償導線
補償導線（補償電纜）是指在一定溫度范圍內，具有與其所匹配熱電偶的熱電動勢相同標稱值的一對且帶有絕緣層的導線，用它們連接熱電偶與溫度顯示控制儀表，以補償它們與熱電偶連接處的溫度變化所產生的誤差。
補償導線（補償電纜）適用于電力、冶金、石油、化工、輕紡等工業以及國防、科研等部門自動化測溫儀表的單點或多點連接。
產品標準：
補償導線： GB/T4989-94
使用特性：
使用溫度：耐熱級： -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃兩種；
普通級： -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃兩種；
最小彎曲半徑：補償導線：不小于導體外徑 8 倍；
補償電纜：有鎧裝時不小于電纜外徑 12 倍，無鎧裝時不小于電纜外徑 6 倍
主要技術指標：
型號、合金絲材料和絕緣顏色
|
型號
|
熱電偶
分度號 |
配用熱電偶
|
補償導線合金絲
|
絕緣層著色
|
||
|
正極
|
負極
|
正極
|
負極
|
|||
|
BC
|
B
|
鉑銠 30- 鉑銠 6
|
銅
|
銅
|
|
灰
|
|
SC
|
S
|
鉑銠 10- 鉑
|
SPC（ 銅 ）
|
SNC（ 銅鎳 0.6）
|
紅
|
綠
|
|
RC
|
R
|
鉑銠 13- 鉑
|
RPC（ 銅 ）
|
RNC（ 銅鎳 0.6）
|
紅
|
綠
|
|
KCA
|
K
|
鎳鉻 - 鎳硅
|
KPCA（ 鐵 ）
|
KNCA（ 銅鎳 2）
|
紅
|
蘭
|
|
KCB
|
KPCB（ 銅 ）
|
KNCB（ 銅鎳 4）
|
紅
|
蘭
|
||
|
KX
|
KPX（ 鎳鉻 10）
|
KNX（ 鎳硅 3）
|
紅
|
黑
|
||
|
NC
|
N
|
鎳鉻硅 - 鎳硅
|
NPC（ 鐵 ）
|
NNC（ 銅鎳 18）
|
紅
|
灰
|
|
NX
|
NPX（ 鎳鉻 14 硅 ）
|
NNX（ 鎳硅 4）
|
紅
|
灰
|
||
|
EX
|
E
|
鎳硅 - 鎳硅
|
EPX（ 鎳鉻 10）
|
ENX（ 銅鎳 45）
|
紅
|
棕
|
|
JX
|
J
|
鐵 - 銅鎳
|
JPX（ 鐵 ）
|
JNX（ 銅鎳 45）
|
紅
|
紫
|
|
TX
|
T
|
銅 - 銅鎳
|
TPX（ 銅 ）
|
TNX（ 銅鎳 45）
|
紅
|
白
|
|
WC3/25
|
WRe3-WRe25
|
鎢 - 鎢錸 25
|
WPC3/25
|
WNC3/25
|
紅
|
黃
|
|
WC5/26
|
WRe5-WRe26
|
鎢錸 5- 鎢錸 26
|
WPC5/26
|
WNC5/26
|
紅
|
橙
|
使用分類及護層顏色
|
使用分類
|
精度等級及標志
|
護層著色
|
|||
|
普通級
|
精密級
|
普通級
|
精密級
|
||
|
一般用
|
G
|
/
|
S
|
黑色
|
灰色
|
|
耐熱用
|
H
|
/
|
S
|
黑色
|
黃色
|
允差及往復電阻
|
補償導線型號
|
20 ℃時往復電阻 Ω/m 不大于
|
||||
|
0.2mm2
|
0.5mm2
|
1.0mm2
|
1.5mm2
|
2.5mm2
|
|
|
NC 或 BC
|
0.25
|
0.10
|
0.05
|
0.03
|
0.02
|
|
KCA
|
3.50
|
1.40
|
0.70
|
0.47
|
0.28
|
|
KCB
|
2.60
|
1.40
|
0.70
|
0.47
|
0.28
|
|
KX
|
5.50
|
2.20
|
1.10
|
0.73
|
0.44
|
|
EX
|
6.25
|
2.50
|
1.10
|
0.73
|
0.44
|
|
JX
|
6.25
|
2.50
|
1.25
|
0.83
|
0.50
|
|
TX
|
3.25
|
1.30
|
0.65
|
0.43
|
0.26
|
|
NC
|
3.75
|
1.50
|
0.75
|
0.50
|
0.30
|
|
N
|
7.15
|
2.86
|
1.43
|
0.95
|
0.57
|
|
WC3/25
|
0.50
|
0.20
|
0.10
|
0.07
|
0.04
|
|
WC5/26
|
0.50
|
0.20
|
0.10
|
0.07
|
0.04
|
絕緣電阻（20℃）：PVC絕緣不小于25MΩ.Km；FEP或PEA絕緣不小于100MΩ.Km。
阻燃特性：通過A類（按GB12666.5-90試驗）
規格 :
阻燃特性：通過A類（按GB12666.5-90試驗）
規格 :
|
結構截面mm2
|
0.2
|
0.5
|
1.0
|
1.5
|
2.5
|
線芯對數
|
|
單股線芯mm
|
1/0.52
|
1/0.80
|
1/1.13
|
1/1.37
|
1/1.76
|
導線1對
電纜2-37對 |
|
多股線芯mm
|
7/0.20
|
7/0.30
|
7/0.43
|
7/0.52
|
19/0.41
|
交貨要求
補償導線及補償電纜交貨長度不小于100米、允許長度不小于20米的短斷交貨，其數量應不超過交貨長度的10％
根據雙方協議允許任何長度的電纜交貨
根據雙方協議允許任何長度的電纜交貨
補償導線系列產品：屏蔽補償導線；高溫補償導線；本安型補償導線；熱電偶專用補償導線等。
