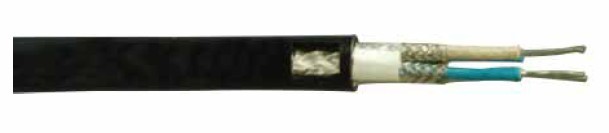

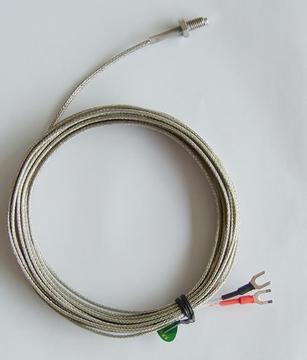

K型補償導線

一、補償導線電纜用途：
      補償導線電纜系列產品適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。使用溫度在-60～205℃，屬?lài)H先進水平。

二、補償導線電纜執行標準：
      GB/T4989/94等效采用IEC584.3



三、補償導線電纜使用特性：

1、補償電纜使用特性

類型	最小彎曲半徑		最低溫度		最高溫度
	無鎧裝	有鎧裝	固定敷設	非固定敷設
一般型 型號中有“105” 型號中有“90” 高溫型	電纜外徑6倍 電纜外徑10倍	電纜外徑12倍	≥-40℃ ≥-60℃	≥-15℃ ≥-20℃	≤70℃ ≤105℃ ≤90℃ ≤250℃

2、產品代號及含義：

項目	代號	代號含義	項目	代號	代號含義
型號	SC	配用S分度號熱電偶補償導線	耐熱等級	70	最高使用溫度為70℃
	RC	配用R分度號熱電偶補償導線		105	最高使用溫度為105℃
	NC	配用N分度號熱電偶補償導線		200	最高使用溫度為200℃
	NX	配用N分度號熱電偶補償導線		250	最高使用溫度為250℃
	KCA KCB	配用K分度號熱電偶補償導線	絕緣材料	V	聚氯乙烯
	KX	配用K分度號熱電偶補償導線		Y	聚乙烯
	EX	配用E分度號熱電偶補償導線		B	聚丙烯
	JX	配用J分度號熱電偶補償導線		F4	聚四氟乙烯
	T	配用T分度號熱電偶補償導線		F46	聚全氯乙丙烯
系列代號	ZR	阻燃電纜	護套材料	V	聚氯乙烯
	ia	本安電纜		B	玻璃纖維
使用分類	G	一般用		F4	聚四氟乙烯
	H	耐熱用		F46	聚全氯乙丙烯
精度等級	S	精密級	屏蔽材料	P	銅絲編織
				P1	鍍錫銅絲編織
	/	普通級		P2	銅帶繞包
				P3	鋁/塑復合膜繞包
規格		2×導體截面積mm2	導體種類		單股導體可省略
				R	多股絞合導體
			鎧裝	22	鋼帶鎧裝
				32	細鋼絲鎧裝

四、補償導線電纜技術指標：
1、型號、合金絲材料和絕緣顏色

補償導線型號	配用熱電偶	熱電偶分度號	補償導線合金絲		絕緣層顏色
			正級	負級	正級	負級
SC	鉑銠10-鉑熱電偶	S	SPC（銅）	SNC（銅鎳）	紅	綠
RC	銠13-鉑熱電偶	R	RPC（銅）	RNC（銅鎳）	紅	綠
KCA	鎳鉻-鎳硅熱電偶	K	KPCA（鐵）	KNCA（銅鎳）	紅	藍
KCB			KPCB（銅）	KNCB（銅鎳）	紅	藍
KX			KPX（鎳鉻）	KNX（鎳硅）	紅	黑
NC	鎳鉻硅-鎳硅熱電偶	N	NPC（鐵）	NNC（銅鎳）	紅	灰
NX			NPX（鎳鉻硅）	NNX（鎳硅）	紅	灰
EX	鎳鉻-銅鎳熱電偶	E	EPX（鎳鉻）	ENX（銅鎳）	紅	棕
JX	鐵-銅鎳熱電偶	J	JPX（鐵）	JNX（銅鎳）	紅	紫
TX	銅-銅鎳熱電偶	T	TPX（銅）	TNX（銅鎳）	紅	白

2、使用分類的護層顏色

使用分類		精度等級及標志		護套顏色
		普通級	精密級	普通級	精密級
一般用	G	/	S	黑色	灰色
耐熱用	H	/	S	黑色	黃色

五、補償導線電纜型號名稱：

產品型號	產品名稱
KXVV	聚氯乙烯絕緣和護套普通對K分度號熱電偶用補償導線和電纜
KXVV22	聚氯乙烯絕緣和護套鋼帶鎧裝普通級K分度號熱電偶用補償電纜
KXVPV	聚氯乙烯絕緣和護套銅絲編織分屏蔽普通級K分度號熱電偶用補償導線和電纜
KXVPV22	聚氯乙烯絕緣和護套銅絲編織分屏蔽鋼帶鎧裝普通級K分度號熱電偶用補償電纜
KXVVP	聚氯乙烯絕緣和護套銅絲編織總屏蔽普通級K分度號熱電偶用補償電纜
KXVV22P	聚氯乙烯絕緣和護套銅絲編織總屏蔽鋼帶鎧裝普通級K分度號熱電偶用補償電纜
KXVPVP	聚氯乙烯絕緣和護套銅絲編織分屏蔽及總屏蔽普通級K分度號熱電偶用補償電纜
KXVPV22	聚氯乙烯絕緣和護套銅絲編織分屏蔽及總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜
KXFF	氟塑料和護套普通級K分度號熱電偶用補償導線和電纜
KXFPF	氟塑料和護套銅絲編織分屏蔽普通級K分度號熱電偶用補償導線和電纜
KXFFP	氟塑料和護套銅絲編織總屏蔽普通級K分度號熱電偶用補償導線和電纜
KXFPFP	氟塑料和護套銅絲編織分屏蔽及總屏蔽普通級K分度號熱電偶用補償電纜

六、補償導線電纜型號說明：

分類		代號	分類		代號	分類		代號
阻 燃 代 號	非阻燃	省略	系列代號		X/C	護套料	聚氯乙烯	V
	阻燃	ZR	絕緣材料	氟塑料	F		低煙低鹵聚氯乙烯	VD
	A級阻燃	ZA		聚氯乙烯	V		低煙無鹵聚烯烴	E
	B級阻燃	ZB		低煙低鹵聚氯乙烯	VD		氟塑料	F
	C級阻燃	ZC		低煙無鹵聚烯烴	E	耐熱	70℃	省略
屏 蔽 料	銅絲/鍍錫	P	鎧裝	鋼帶鎧裝	22		105℃、90℃	90
	銅帶/銅塑	P2		細鋼絲鎧裝	32		105℃	105
	鋁帶/鋁塑	P3/P1	本安電纜		IA		205℃	FF

規格：

截面（mm2）	導體直徑	對數范圍	芯數范圍	特殊限制
0.5	1/0.80或7/0.30	1，2，3，～24	2	當線芯為4對以下時不做鎧裝
0.75	1/0.97或7/0.37
1.0	1/1.13或7/0.43
1.5	1/1.38或7/0.52
2.5	1/1.78或7/0.68

七、補償導線電纜交貨長度：

      電纜一般應不少于100米，允許10米以上的短線交貨。數量不超過交貨總長的10%，計量誤差≤±5%。如有特殊要求供需雙方可另行協商。
