補償電纜正負極與熱電偶接反

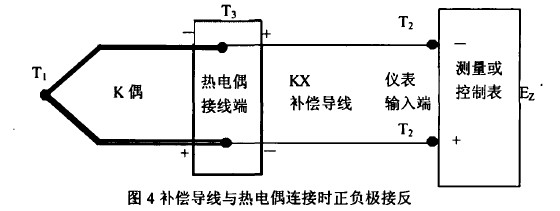

如果將補償電纜的正負極與熱電偶正負極接反，而熱電偶的正負極與儀表的正極連接是正確的，以K型偶為例見圖4所示。這種錯誤在應用中比較普遍，因為連接后，被控制對象的溫度變化趨勢與顯示儀表是一致的。加之目前熱電偶補償導線產品很多標注不規范，難以辨認；有些甚至是生產廠家將顏色標錯。下面分析由于這種情況所產生的誤差。

如果正確連接，儀表所接收的總熱電勢為

因為連接的錯誤，根據中間導體定律，儀表所接收的總熱電勢為

對于KX延伸型補償電纜，有

計算，儀表測量值由此產生誤差為

一般工業爐附近的溫度，至少比控制間的溫度高8℃。那么由此產生誤差正好是補償電纜補償值的2倍。對于K型偶，微分電勢值基本在40℃/（μV）左右，測量溫度大約比實際溫度低16℃。如果控制溫度設定在600℃，實際溫度應該在616℃左右。

從上面的分析可以看出，當熱電偶補償電纜正負極接反，不僅沒有起到補償作用，誤差比不接補償電纜還增加一倍，因此補償導線在連接時一定要注意極性。

如果不能確定熱電偶補償電纜極性時，可以取一段補償導線，將一端絕緣去掉后擰在一起，放在熱水杯中，用普通萬用表直流電壓量程最低檔測量另一端的2根線，萬用表上會(huì )顯示測量電壓的正負，信號的正極為補償電纜的正極。

使用的補償電纜型號不對

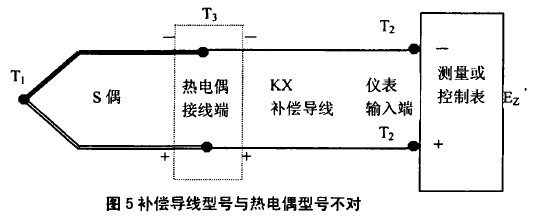

同種補償電纜配同種熱電偶，如果所選的補償電纜種類不對，一樣產生誤差。假設使用S型熱電偶，選擇了K型偶的補償電纜KX，

根據中間導體定律，儀表所接收的總熱電勢為

如果正確使用S型偶補償導線SC，不考慮補償導線自身誤差，儀表測量的總電勢為

由于選錯了補償導線儀表測量值由此產生誤差為式（10）-式（11）




如果S型熱電偶工作溫度為900℃，控制間環境溫度為25℃，仍按照T3-T2=8℃，分別查S偶和K偶分度表，得出電勢差為

儀表測量溫度比實際溫度高。如果儀表控制在900℃時，實際值只有875.1℃，誤差24.9℃。

如果上述情況又將極性接反，儀表測量值偏高，儀表顯示900℃時，實際溫度為933.2℃，誤差33.2℃。
