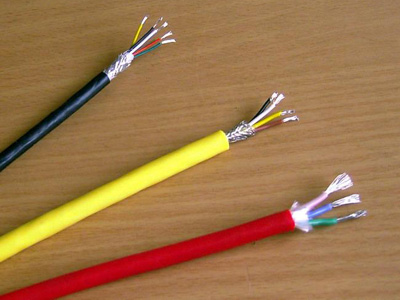

KX-HF4K及其他K型屏蔽補償導線的詳細資料：
本產品適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。補償導線分為延長性與補償型。
補償導線按熱電特性的允差不同分為精密級（符號S）和普通級（符號無）。
補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
產品標準： 補償導線：GB/T4989-94
補償電纜：Q/ 3 20831SQL07-96 使用特性： 使用溫度：耐熱級：-65~+200℃及-65~+260℃兩種；
普通級：-40~+70℃及-40~+105℃兩種；
最小彎曲半徑：補償導線：不小于導線外8倍；
產品標準： 熱電偶補償導線：GB/T4989-94
熱電偶補償電纜：Q/ 3 20831SQL07-96 使用特性： 使用溫度：耐熱級：-65~+200℃及-65~+260℃兩種；
普通級：-40~+70℃及-40~+105℃兩種；
最小彎曲半徑：補償導線：不小于導線外8倍；
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
型號名稱
補償電纜
型 號 名 稱
KX-FF 氟塑料絕緣氟塑料護套普通級K分度熱電偶用補償電纜
KX-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽普通級K分度熱電偶用補償電纜
KX-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通級K分度熱電偶用補償電纜
KX-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽普通級K分度熱電偶用補償電纜
KXS-FF 氟塑料絕緣氟塑料護套精密級K分度熱電偶用補償電纜
KXS-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽精密級K分度熱電偶用補償電纜
KXS-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽精密級K分度熱電偶用補償電纜
KXS-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽精密級K分度熱電偶用補償電纜
KX-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜
KX-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜
KX-FFP3 氟塑料絕緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通級K分度熱電偶用補償電纜
KXS-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套精密級K分度熱電偶用補償電纜
KXS-FFP3 氟塑料絕緣及護套鋁/塑復合帶總屏蔽精密級K分度熱電偶用補償電纜
KXS-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套精密級K分度熱電偶用補償電纜
注：
1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的第一項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料絕緣銅帶繞包分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜。
3、還有一些特制的聚四氟乙烯與玻璃絲復合絕緣及護套的高溫補償電纜，如：KXHF4
技術指標
| 型號 | 熱電偶 分度號 | 配用 熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
| 正極 | 負極 | 正極 | 負極 | |||
| BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
| SC | S | 鉑銠10-鉑 | SPC（銅） | SNC（銅鎳0.6） | 紅 | 綠 |
| RC | R | 鉑銠13-鉑 | RPC（銅） | RNC（銅鎳0.6） | 紅 | 綠 |
| KC | K | 鎳鉻-鎳硅 | KPC（鐵鎳） | KNCA（（銅鎳22） | 紅 | 蘭 |
| KCB | KPCB（銅） | KNCB（銅鎳40） | 紅 | 蘭 | ||
| KX | KPX（鎳鉻10） | KNX（鎳硅3） | 紅 | 黑 | ||
| NC | N | 鎳鉻硅-鎳硅 | NPC（鐵鎳） | NNC（銅鎳18） | 紅 | 灰 |
| NX | NPX（鎳鉻14硅） | NNX（鎳硅4） | 紅 | 灰 | ||
| EX | E | 鎳硅-銅鎳 | EPX（鎳鉻10） | ENX（銅鎳45） | 紅 | 棕 |
| JX | J | 鐵-銅鎳 | JPX（鐵） | JNX（銅鎳45） | 紅 | 紫 |
| TX | T | 銅-銅鎳 | TPX（銅） | TNX（銅鎳45） | 紅 | 白 |
| WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
| WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
分類介紹
| KX-GA-VV | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-GA-VVR | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-GA-VVP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-GA-VVRP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-HA-FF | 氟塑料絕緣和護套精密級K分度號熱電偶補償導線 |
| KX-HA-FFR | 氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FFP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-HA-FFRP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-HA-FG | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線 |
| KX-HA-FGR | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-HA-FGRP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-HA-FV | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-HA-FVR | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FVP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-HA-FVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-GA-YJV | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-GA-YJVR | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-GA-YJVRP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-GA-YDYD | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線 |
| KX-GA- YDYD R | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線 |
| KX-GA- YDYD P | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-GA- YDYD RP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可， 阻燃型補償導線型號前加ZR，ZR192為進口PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 |
其他指標
1.絕緣電阻：當周?chē)諝鉁囟葹?5-35℃，相對濕度不超過80%時，補償導線成品線芯間和線芯與屏蔽層間的絕緣。
2.絕緣層及護套機械性能：絕緣層和護套的抗拉強度≥12.5N/m㎡，伸長率≥125% 。
3.阻燃性能：根據用戶所需可以符合GB12666-1990A、B、C
補償導線及補償電纜外形尺寸和計算重量
注：Ⅰ帶屏蔽或鋁塑復合帶的電纜外徑略大于無屏蔽層的電纜
Ⅱ即有分屏蔽也有總屏蔽的電纜外徑略大于只有分屏蔽的電纜
Ⅲ只有總屏蔽的電纜外徑略小于只有分屏蔽的電纜
補償導線合金絲和絕緣層顏色
| 補償導線型號 | 配用熱電偶的分度號 | 補償導線合金絲 | 絕緣層著色 | ||
| 正極 | 負極 | 正極 | 負極 | ||
| SC | S（鉑銠10-鉑） | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
| NC | N（鎳鉻硅-鎳硅） | NPC（鐵） | NNC（銅鎳） | 紅 | 黃 |
| KC | K（銅-康銅） | KPC（銅） | KNC（銅鎳） | 紅 | 藍 |
| KX | K（鎳鉻-鎳硅） | KPX（鎳鉻） | KNX（鎳硅） | 紅 | 黑 |
| EX | E（鎳鉻-銅鎳） | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
| JX | J（鐵-銅鎳） | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
| TX | T（銅-銅鎳） | TPX（銅） | TNX（銅鎳） | 紅 | 白 |
補償導線合金絲材質
| 合金絲名稱 | 型號 | 名義化學成份 % | ||||
| Cu | Ni | Gr | Si | Fe | ||
| 銅 |
SPC RPC KPC TPX |
100 | ? | ? | ? | ? |
| 銅鎳0.6 |
SNC RNC |
99.4 | 0.6 | ? | ? | ? |
| 鎳鉻10 |
KPX EPX |
? | 90 | 10 | ? | ? |
| 鎳鉻14硅 | NPX | ? | 84 | 14.5 | 1.5 | ? |
| 鎳鉻3 | KNX | ? | 97 | ? | 3 | ? |
| 鎳鉻4 | NNX | ? | 95.5 | ? | 4.5 | ? |
| 銅鎳40 | KNCB | 60 | 40 | ? | ? | ? |
| 銅鎳22 | KNCA | 78 | 22 | ? | ? | ? |
| 銅鎳18 | NNC | 82 | 18 | ? | ? | ? |
| 銅鎳45 |
ENX JNX TNX |
55 | 45 | ? | ? | ? |
| 鐵 |
NPC JPX KPCA |
? | ? | ? | ? | 100 |
主要技術指標
|
品 種 特 性 |
補償型 | 延伸型 | WC3/25 | WC5/26 | |||||||
| SC | KC、NC | KX、NX | EX | JX | TX | ? | ? | ? | ? | ? | ? |
| 配用熱電偶 | S、R | K、N | K、N | E | J | T | WRe3/WRe25 | WRe5/WRe26 | |||
| 材質和顏色 | 正極 | 材質 | 銅 | 銅 | 鎳鉻 | 鎳鉻 | 鐵 | 銅 | 銅 | 鈷鐵 | |
| 顏色 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | ? | ? | ? |
| 負極 | 材質 | 銅鎳 | 銅鎳 | 鎳硅 | 銅鎳 | 銅鎳 | 銅鎳 | 銅鎳 | 鈷鎳 | ? | |
| 顏色 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 黃 | 橙 | ? | ? | ? |
| 允差mV |
A級 （精密級） |
100℃ |
±0.023 （3℃） |
±0.063 （1.5℃） |
±0.063 （1.5℃） |
±0.102 （1.5℃） |
±0.081 （1.5℃） |
±0.023 （1.5℃） |
? | ? | |
| 200℃ | ? | ? |
±0.060 （1.5℃） |
±0.111 （1.5℃） |
±0.083 （1.5℃） |
±0.027 （0.5℃） |
? | ? | ? | ? | ? |
|
B級 （普通級） |
100℃ |
±0.037 （5℃） |
±0.105 （2.5℃） |
±0.105 （2.5℃） |
±0.170 （2.5℃） |
±0.135 （2.5℃） |
±0.047 （1.0℃） |
±0.048 （3.0℃） |
±0.051 （3.0℃） |
? | |
| 200℃ |
±0.057 （5℃） |
? |
±0.100 （2.5℃） |
±0.183 （2.5℃） |
±0.138 （2.5℃） |
±0.053 （1.0℃） |
±0.080 （5.0℃） |
±0.085 （5.0℃） |
? | ? | ? |
| 往復電阻 |
20℃時長度為1m， 截面積為1mm2 |
<0.1Ω | <0.8Ω | <1.5Ω | <1.5Ω | <0.8Ω | <0.8Ω | ? | ? | ||
| 線芯標稱截面積mm2 | 0.50，1.0，1.5，2.5 | ||||||||||
|
線芯股數 （多股用R表示） |
1，7，19 | ||||||||||
|
絕緣層、護 層材料和使 用溫度 |
G （一般用） | V.V，-20～70℃和-20～100℃； | |||||||||
| H （耐熱用） |
B.B，-40～180℃和-25～200℃ F.B，-40～180℃和-25～200℃ |
? | ? | ||||||||
使用補償導線的意義
補償導線是用來連接熱電偶與顯示記錄儀表，具有延伸熱電極即移動熱電偶的冷端，以達到熱電偶熱電勢延伸到顯示記錄儀表上。
使用分類及護層顏色
| 使用分類 | 精度等級及標志 | 護層著色 | |||
| 普通級 | 精密級 | 普通級 | 精密級 | ||
| 一般用 | G | / | S | 黑色 | 灰色 |
| 耐熱用 | H | / | S | 黑色 | 黃色 |
允差及往復電阻
| 補償導線型號 | 20 ℃時往復電阻 Ω/m 不大于 | ||||
| 0.2mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
| NC 或 BC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
| KCA | 3.50 | 1.40 | 0.70 | 0.47 | 0.28 |
| KCB | 2.60 | 1.40 | 0.70 | 0.47 | 0.28 |
| KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
| EX | 6.25 | 2.50 | 1.10 | 0.73 | 0.44 |
| JX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
| TX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
| NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
| N | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
| WC3/25 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
| WC5/26 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
