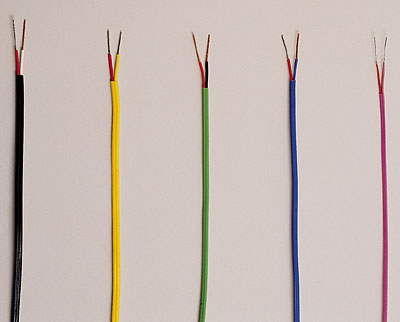

ZR-KX-GSVVR,ZR-KX-GSVVP,ZR-KX-GSVVRP,ZR-KX-GSVPVRP聚氯乙烯絕緣補償電纜
產品特點及用途：熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端、與測溫儀連接構成測溫系統。產品采用聚氯乙烯絕緣和護套，具有優良的防潮、耐磨、阻燃性能。
產品執行標準 ： GB/T4989-94等效采用IEC584-3標準。
使用特性
1.長期使用溫度：70℃和105℃。
2.最低環境溫度：固定敷設：-40℃，非固定敷設-15℃。 3.電纜安裝敷設溫度：不低于0℃。 4.允許彎曲半徑：銅帶屏蔽纏繞電纜不低于電纜外徑的12倍，其余電纜不低于電纜外徑的6倍。
主要技術指標
1.型號、合金絲材料和絕緣顏色

補償導 線型號	配用熱電偶	熱電偶 分度號	補償導線合金絲		絕緣層著色
			正極	負極	正極	負極
SC	鉑銠10-鉑熱電偶	S	SPC（銅）	SNC（銅鎳）	紅	綠
RC	鉑銠13-鉑熱電偶	R	RPC（銅）	RNC（銅鎳）	紅	綠
KC	鎳鉻-鎳硅熱電偶	K	KPC（銅）	KNC（銅鎳）	紅	藍
KX			KPX（鎳鉻）	KNX（鎳硅）	紅	黑
NC	鎳鉻硅-鎳硅熱電偶	N	NPC（鐵）	NNC（銅鎳）	紅	灰
NX			NPX（鎳鉻硅)	NNX（鎳硅）	紅	灰
EX	鎳鉻-銅鎳熱電偶	E	EPX（鎳鉻）	ENX（銅鎳）	紅	棕
JX	鐵-銅鎳熱電偶	J	JPX（鐵）	JNX（銅鎳）	紅	紫
TX	銅-銅鎳熱電偶	T	TPX（銅）	TNX（銅鎳）	紅	白

注：型號第一個字母與熱電偶分度號相對應，第二個字母中“C”表示補償型補償導線，字母“X”表示延長型 補償導線。SC型補償導線可配用R型分度號熱電偶。 2.使用分類及護層顏色

使用分類		精度等級及標志		護套顏色
		普通級	精密級	普通級	精密級
一般用	G	/	S	黑色	灰色
耐熱用	H	/	S	黑色	紅色

3.熱電動勢、允差

熱電 偶分 度號	補償導 線型號	熱電勢及允差μν						熱電偶測 量端溫度℃
		100℃			200℃
		熱電勢	允差		熱電勢	允差
			普通級	精密級		普通級	精密級
S或R	SC或RC	645	±60（±5℃）	±30（±2.5℃）	1440	±60（±5℃）	-	1000
K	KC	4095	±100（±2.5℃）	±60（±1.5℃）	-	-	-	900
	KX	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃)	±60（±1.5℃)	900
N	NC	2774	±100（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃)	±60（±1.5℃）	900
	NX	2774	±100（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃)	±60（±1.5℃）	900
E	EX	6317	±200（±2.5℃）	±120（±2.5℃）	13419	±200（±2.5℃)	±100（±1.5℃）	5000
J	JX	5268	±140（±2.5℃）	±85（±1.5℃）	10777	±140（±2.5℃)	±85（±1.5℃）	500
T	TX	4277	±60（±1.0℃）	±30（±0.5℃）	9286	±90（±1.5℃)	±48（±0.8℃）	300

4.住復電阻

補償導線型號	在20℃時往復電阻值Ω/m
	0.2mm2	0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC或RC	0.25	0.10	0.05	0.03	0.02
KC	2.60	1.04	0.52	0.35	0.21
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.25	0.83	0.50
JX	3.25	1.30	0.65	0.43	0.26
TX	2.60	1.04	0.52	0.35	0.21
NC	3.75	1.50	0.75	0.50	0.30
NX	7.15	2.86	1.43	0.95	0.57

4.其它性能指標

項目	技術指標
	聚氯乙烯絕緣	聚乙烯，氟塑料等絕緣
絕緣電阻（20℃）≥MΩ.km	25	100
阻燃特性	A或B類（按GB/T18380.3試驗）

K分度號補償電纜,補償導線型號及名稱

產品型號	產品名稱
ZR-KX-GSVV	阻燃聚氯乙烯絕緣及護套精密級單股導體，K分度號熱電偶用補償導線
ZR-KX-GSVVR	阻燃聚氯乙烯絕緣及護套精密級多股導體，K分度號熱電偶用補償軟導線
ZR-KX-GSVVP	阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
ZR-KX-GSVVRP	阻燃聚氯乙烯絕緣及護套精密級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
ZR-KX-GSVPVP	阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織分屏及總屏，K分度號熱電偶用補償電纜
ZR-KX-GSVPVP	阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織分屏及總屏，K分度號熱電偶用補償電纜
ZR-KX-GSVPVRP	阻燃聚氯乙烯絕緣及護套精密級多股導體銅絲編織分屏及總屏，K分度號熱電偶用補償軟電纜
ZR-KX-GSVVPL	阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
ZR-KX-GSVVRPL	阻燃聚氯乙烯絕緣及護套精密級多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
ZR-KX-GSVPLVPL	阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包分屏及總屏，K分度號熱電偶用補償電纜
ZR-KX-GSVPLVRPL	阻燃聚氯乙烯絕緣及護套精密級多股導體鋁塑復合帶繞包分屏及總屏，K分度號熱電偶用補償軟電纜
ZR-KX-GSVVP2	阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
ZR-KX-GSVVRP2	阻燃聚氯乙烯絕緣及護套精密級多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
ZR-KX-GSVP2VP2	阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包分屏及總屏，K分度號熱電偶用補償電纜
ZR-KX-GSVP2VRP2	阻燃聚氯乙烯絕緣及護套精密級多股導體銅塑復合帶繞包分屏及總屏，K分度號熱電偶用補償軟電纜

型號說明

項目	代號	代號含義
阻燃特性	/ ZR	非阻燃可省略 阻燃電纜(根據阻燃特性可分為A、B、C級）
系列代號	SC	配用S分度號熱電偶補償型補償電纜
	RC	配用R分度號熱電偶補償型補償電纜
	NC	配用N分度號熱電偶補償型補償電纜
	NX	配用R分度號熱電偶延伸型補償電纜
	KC	配用K分度號熱電偶補償型補償電纜
	KX	配用K分度號熱電偶延伸型補償電纜
	EX	配用E分度號熱電偶延伸型補償電纜
	JX	配用J分度號熱電偶延伸型補償電纜
	TX	配用T分度號熱電偶延伸型補償電纜
絕緣材料	V F G	聚氯乙烯 氟塑料 硅橡膠
護套材料	V F G	聚氯乙烯 氟塑料  硅橡膠
屏蔽材料	P PL P2	銅絲或鍍錫銅絲編織  鋁塑復合帶饒包 銅塑復合帶饒包
耐熱等級	70 90 105 180	最高工作溫度70℃（可省略） 最高工作溫度90℃ 最高工作溫度105℃ 最高工作溫度180℃
導體種類	A R	單股導體（可省略） 7(多)股絞合導體
規格	-	對數×芯數×導體標稱截面（mm2）

例如：
1.與S分度號熱電偶連接補償型精密級補償電纜，最高使用溫度105℃，阻燃聚氯乙烯絕緣及護套，多股絞合導體，銅線編織對屏、總屏，12個補償線對，每根導體標稱截面為1.5mm
2。表示為：ZR-SC-GS(105)VPVRP 12×2×1.5mm2。
2.與K分度號熱電偶連接補償精密級補償電纜，最高使用溫度70℃，阻燃聚氯乙烯絕緣及護套，單股導體，銅塑復合帶繞包對屏、總屏，12個補償線對，每根導體標稱截面為1.0mm2。 表示為：KC-GSVP2VP2 12×2×1.0mm2
