應用
光伏電纜適用于極端氣候條件下，各室內室外太陽能光伏系統電路連接。

標準
2PfG 1169/08.2007 (PV1-F)

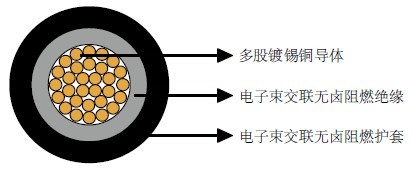

結構
導體: 符合 DIN VDE 0295 and IEC 60228 Class 5的絞合鍍錫銅導線
絕緣: 電子束交聯，低煙無鹵阻燃復合物
護套: 電子束交聯，低煙無鹵阻燃復合物, 黑色

電氣性能
額定電壓 U0/U: 0.6/1 kV AC; 0.9/1.5 kV DC
最大允許交流電電壓: 1.8 kV DC (導體/導體,無接地系統, 電路無負荷時)
絕緣電阻: 1000 MΩ-km
火花試驗: 6000 Vac (8400 Vdc)
能耐電壓: 6500 Vac for 5 min

熱性能
室內溫度: -40℃ ~ +90℃
導體的最大溫度: IEC/EN 60216-1 120℃ (20000h)
短路溫度: 200℃/5 s
耐熱性試驗: EN 60216-2 (溫度為 +120° C)
高溫壓力試驗: EN 60811-3-1
耐濕熱: EN60068-2-78， 85% 濕度

機械性能
最小彎曲半徑: 4×OD (fixed), 5×OD (flexing)
動態滲透: 2 PfG 1169/08.2007 附錄 F
槽傳播: 2 PfG 1169/08.2007 附錄 G
拉伸強度以及絕緣層和護套的延伸率: EN 60811
預期使用壽命: 25 年

化學性能
耐臭氧: EN 50396 part 8.1.3方法B
耐風化和紫外線: HD 605/A1
耐氨
良好的耐油和耐化學腐蝕
良好的耐磨損和耐老化性能
耐酸堿: 按照 EN 60811-2-1 (草酸&氫氧化鈉)

EC指標
該電纜符合歐洲標準中的CE 2006/95/EC（低壓規定）和RoHS 2002/95/EC（限制使用有害物質的相關規定）

防火性能
EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2規定的阻燃性能
IEC 61034, EN 50268規定的低煙性能
EN 50267-2-1, IEC 60754-1規定的無鹵性能
EN 50267-2-2, IEC 60754-2規定的低腐蝕性氣體

規格和尺寸

芯數&標稱截面積

股數/線纜
直徑

標稱導體直徑

標稱絕緣厚度

標稱護套厚度

標稱外徑

標稱重量

No. ×mm2

-

mm

mm

mm

mm

kg/km

1×1.5

30/0.25

1.58

1.14

0.82

5.4

52

1×2.5

50/0.25

2.04

1.14

0.82

5.8

67

1×4.0

56/0.30

2.59

1.14

0.82

6.4

87

1×6.0

84/0.30

3.17

1.14

0.82

7.0

113

1×10

78/0.40

4.07

1.52

0.82

8.6

178

1×16

128/0.40

5.22

1.52

0.82

9.8

254

1×25

199/0.40

6.51

1.52

0.82

11.1

363

1×35

279/0.40

7.71

1.52

0.82

12.3

473

載流容量

導體截面積

AWG

20℃時最大導體電阻

載流容量

暴露在空氣中的單
根電纜

暴露在表面的單根
電纜

暴露在表面的數根
相鄰電纜

mm2

-

Ω

A

A

A

1.5

16

13.7

30

29

24

2.5

14

8.21

41

39

33

4

12

5.09

55

52

44

6

10

3.39

70

67

57

10

8

1.95

98

93

79

16

6

1.24

132

125

107

25

4

0.795

176

167

142

35

2

0.565

218

207

176

背離溫度的變換系數

室內溫度℃

變換系數

Up to 60

1.00

70

0.91

80

0.82

90

0.71

100

0.58

110

0.41

符合IEC60364-5-52標準的減縮系數累計見表 Table B.52-17
