ZR-JEPE22-3R電纜，ZR-JEPE22-3R 2*0.75mm2鐵路動車用信號線
一、概述：
ZR-JEPE22-3R低煙無鹵阻燃控制電纜，低煙無鹵阻燃控制電纜適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
產品執行標準；GB9330-88 阻燃性能試驗執行GB12666-90標準
二、產品特性：
1． 交流額定電壓：U0/U 450/750KV
2． 最高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． 最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
三、產品型號名稱：
ZR-JEPE22-3R
低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制軟電纜
ZR-JEE
低煙無鹵阻燃聚烯烴絕緣和護套控制電纜
ZR-JEE22
銅芯低煙無鹵阻燃聚烯烴絕緣和護套鎧裝控制電纜
ZR-JEPE-3R
銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜
ZR-JEPE
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制電纜
ZR-JEPER
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制軟電纜
ZR-JEEP2
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜
ZR-JEP2E22-3R
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜
ZR-EE22
銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜
ZR-JEEP2-22銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜
注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴
備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。

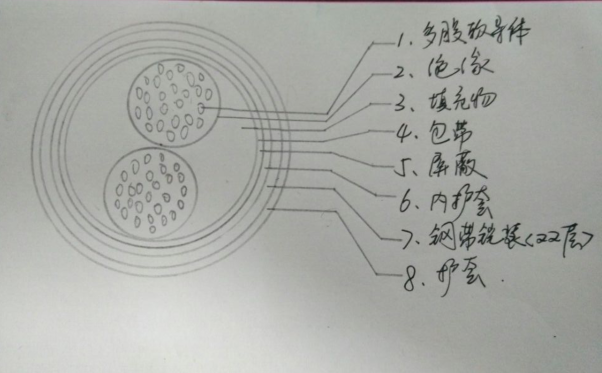

ZR-JEPE22-3R 2*0.75mm2電纜技術參數
1. 導體：無氧軟銅絲（3類導體），20根直徑0.20mm ，絞合成束，導體直徑：1.0mm
2. 絕緣：阻燃低煙無鹵聚烯烴，厚度：0.6mm 外徑：2.2mm
3. 成纜：成纜絞合+填充物，節距110mm —132mm ，包帶后外徑：4.8mm
4. 屏蔽：銅絲屏蔽，密度80%，屏蔽后外徑：5.3mm
5. 內護套：阻燃低煙無鹵聚烯烴，厚度：0.8mm ，外徑：6.9mm
6. 鎧裝：鍍鋅雙層鋼帶鎧裝，20（15）mm*0.2mm ，覆蓋率大于30%，外徑：7.8mm
7. 外護套：阻燃低煙無鹵聚烯烴，厚度1.5mm ，成品外徑：10.8mm
以上數據為參考數據，大致相同，在生產過程中可能有細微的誤差導致成品外徑不是十分準確，具體外徑按生產出成品后為準。成品外徑約為：11.8±0.5mm 。
