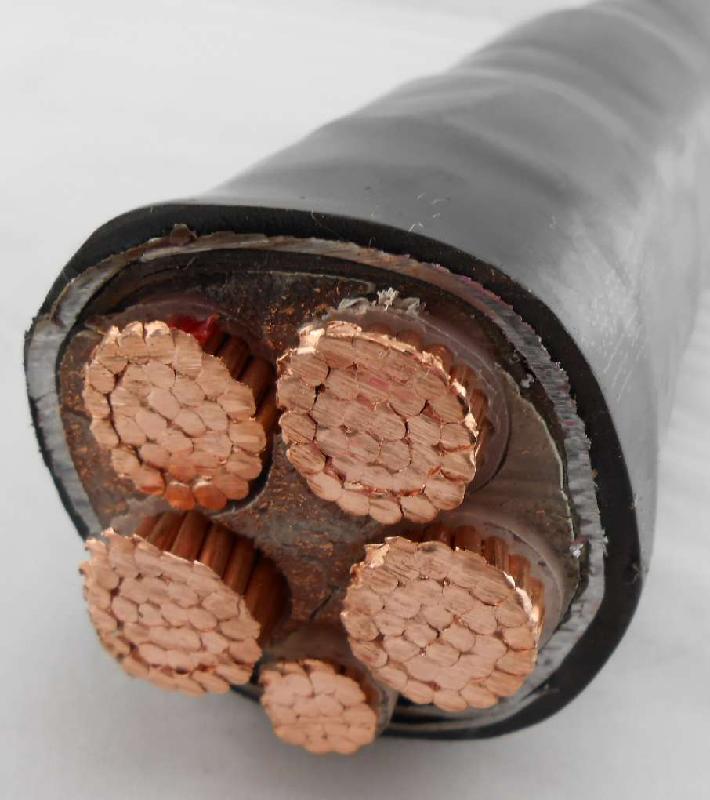

鎧裝電纜，鎧裝電力電纜
鎧裝電纜用于各個領域中交流額定電壓為35kV及以下固定線路中，供輸配電能之用，并可代替紙絕緣電力電纜。普通型系列產品符合GB/T12706規定，并與IEC60502規定相一致。阻燃型產品除符合上述標準之外，還需符合GB/T18380.3規定，并與IEC60332-3規定相一致。其中阻燃型尤其適用于發電站、核電站、石油化工、城市軌道交通、高層建筑等有特殊阻燃要求的固定敷設場合。
產品適用于工頻額定電壓U0/U*kV為3.6/6、6/6（6/10）、8.7/10（8.7/15）、12/20、18/20（18/30）、21/35、26/35輸配電系統。
*U0為電纜中導體與屏蔽間的額定工頻電壓；U電纜中導體之間的額定工頻電壓。
●使用特性
1、電纜導體長期允許工作溫度90℃。
2、電纜導體短路時最高溫度不超過250℃，短路時間最長為5秒。
3、電纜敷設時的電纜本體及環境溫度不低于0℃。
4、電纜允許最小彎曲半徑：?jiǎn)涡倦娎|為電纜外徑的20倍，多芯電纜為電纜外徑的15倍。
5、電纜敷設不受落差限制。
●型號、名稱及適用范圍
|
型號
|
產品名稱
|
適用范圍
|
|
YJV YJLV
ZR-YJV ZR-YJLV
YJY YJLY
|
銅芯、鋁芯交聯聚乙烯絕緣聚氯乙烯護套（阻燃）電力電纜
銅芯、鋁芯交聯聚乙烯絕緣聚乙烯護套（阻燃）電力電纜
|
室內、隧道、管道、電纜溝等，不承受機械拉力和壓力。
|
|
YJV22 YJLV22
ZR-YJV22 ZR-YJLV22
YJY23 YJLY23
|
銅芯、鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套（阻燃）電力電纜
銅芯、鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套（阻燃）電力電纜
|
室內、隧道、管道、電纜溝等，地下直埋，可承受機械壓力。
|
|
YJV32 YJLV32
ZR-YJV32 ZR-YJLV32
YJY33 YJLY33
|
銅芯、鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套（阻燃）電力電纜
銅芯、鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套（阻燃）電力電纜
|
有落差或垂直敷設場所，可承受機械壓力。
|
注：型號中帶ZR的為鎧裝阻燃電力電纜。
●電纜規格
●電纜規格
|
型 號
|
芯數
|
額 定 電 壓kV
|
||||||
|
3.6/6
|
6/6
6/10
|
8.7/10 8.7/15
|
12/20
|
18/20 18/30
|
21/35
|
26/35
|
||
|
標 稱 截 面mm2
|
||||||||
|
YJV YJLV
YJY YJLY
ZR-YJV
ZR-YJLV
|
1
|
25-30
|
25-630
|
25-630
|
35-630
|
50-630
|
50-630
|
50-630
|
|
3
|
25-300
|
25-300
|
25-300
|
35-300
|
50-300
|
50-300
|
50-300
|
|
|
YJV22 YJLV22
YJY23 YJLY23
ZR-YJV22
ZR-YJLV22
|
3
|
25-300
|
25-300
|
25-300
|
35-300
|
50-300
|
50-240
|
50-240
|
|
YJV32 YJLV32
YJY33 YJLY33
ZR-YJV32
ZR-YJLV32
|
1
|
25-500
|
25-500
|
25-500
|
35-500
|
50-500
|
50-500
|
50-500
|
|
3
|
25-300
|
25-300
|
25-300
|
35-300
|
50-300
|
|
|
|
●電纜結構尺寸及載流量
3.6/6kV三芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜
|
3芯：3.6/6 YJV32 YJLV32
|
||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm
|
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km
|
載流量A
|
||||
|
空氣中
|
土壤中
|
|||||||||
|
Cu
|
Al
|
Cu
|
Al
|
Cu
|
Al
|
|||||
|
25
|
2.0
|
2.5
|
2.3
|
46.0
|
4003
|
3535
|
140
|
110
|
150
|
115
|
|
35
|
2.0
|
3.15
|
2.5
|
49.9
|
5080
|
4425
|
170
|
130
|
180
|
140
|
|
50
|
2.0
|
3.15
|
2.6
|
52.9
|
5849
|
4913
|
200
|
155
|
210
|
165
|
|
70
|
2.0
|
3.15
|
2.7
|
56.7
|
6805
|
5495
|
255
|
195
|
260
|
200
|
|
95
|
2.0
|
3.15
|
2.8
|
60.4
|
7956
|
6177
|
305
|
240
|
305
|
240
|
|
120
|
2.0
|
3.15
|
2.9
|
63.6
|
8958
|
6711
|
350
|
275
|
350
|
270
|
|
150
|
2.0
|
3.15
|
3.0
|
67.2
|
10252
|
7445
|
400
|
310
|
390
|
305
|
|
185
|
2.0
|
3.15
|
3.2
|
71.1
|
11657
|
8194
|
445
|
355
|
445
|
345
|
|
240
|
2.0
|
3.15
|
3.4
|
76.7
|
13862
|
9370
|
535
|
420
|
510
|
400
|
|
300
|
2.5
|
3.15
|
3.6
|
83.7
|
16503
|
10887
|
610
|
480
|
570
|
450
|
|
400
|
2.5
|
3.15
|
3.8
|
89.0
|
20101
|
12614
|
705
|
560
|
655
|
515
|
6/6 6/10kV三芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜
|
3芯：6/6 6/10 YJV32 YJLV32
|
||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm
|
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km
|
載流量A
|
||||
|
空氣中
|
土壤中
|
|||||||||
|
Cu
|
Al
|
Cu
|
Al
|
Cu
|
Al
|
|||||
|
25
|
2.0
|
3.15
|
2.5
|
51.8
|
5101
|
4633
|
140
|
110
|
150
|
115
|
|
35
|
2.0
|
3.15
|
2.6
|
54.2
|
5648
|
4992
|
170
|
130
|
180
|
140
|
|
50
|
2.0
|
3.15
|
2.7
|
57.2
|
6434
|
5498
|
200
|
155
|
210
|
165
|
|
70
|
2.0
|
3.15
|
2.8
|
61.1
|
7413
|
6103
|
255
|
195
|
260
|
200
|
|
95
|
2.0
|
3.15
|
3.0
|
64.9
|
8611
|
6832
|
305
|
240
|
305
|
240
|
|
120
|
2.0
|
3.15
|
3.1
|
68.1
|
9632
|
7386
|
350
|
275
|
350
|
270
|
|
150
|
2.0
|
3.15
|
3.2
|
71.8
|
10952
|
8144
|
400
|
310
|
390
|
305
|
|
185
|
2.0
|
3.15
|
3.3
|
75.4
|
12346
|
8883
|
445
|
355
|
445
|
345
|
|
240
|
2.0
|
3.15
|
3.5
|
81.6
|
14696
|
10204
|
535
|
420
|
510
|
400
|
|
300
|
2.5
|
3.15
|
3.7
|
85.7
|
17168
|
11552
|
610
|
480
|
570
|
450
|
|
400
|
2.5
|
3.15
|
4.0
|
93.1
|
20903
|
13415
|
705
|
560
|
655
|
515
|
8.7/10 8.7/15kV三芯交聯聚乙烯絕鋼絲鎧裝緣聚乙烯護套電力電纜
|
3芯：8.7/10 8.7/15 YJV32 YJLV32
|
||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm
|
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km
|
載流量A
|
||||
|
空氣中
|
土壤中
|
|||||||||
|
Cu
|
Al
|
Cu
|
Al
|
Cu
|
Al
|
|||||
|
25
|
2.0
|
3.15
|
2.7
|
57.3
|
5840
|
5372
|
145
|
110
|
150
|
115
|
|
35
|
2.0
|
3.15
|
2.8
|
59.7
|
6404
|
5749
|
175
|
130
|
180
|
140
|
|
50
|
2.0
|
3.15
|
2.9
|
62.7
|
7213
|
6277
|
205
|
155
|
210
|
165
|
|
70
|
2.0
|
3.15
|
3.0
|
66.5
|
8218
|
6908
|
255
|
195
|
260
|
200
|
|
95
|
2.0
|
3.15
|
3.1
|
70.2
|
9352
|
7574
|
310
|
240
|
305
|
240
|
|
120
|
2.0
|
3.15
|
3.2
|
73.4
|
10460
|
8214
|
360
|
275
|
350
|
270
|
|
150
|
2.0
|
3.15
|
3.4
|
77.3
|
11538
|
9030
|
405
|
310
|
390
|
305
|
|
185
|
2.5
|
3.15
|
3.5
|
81.9
|
13482
|
10019
|
460
|
355
|
445
|
345
|
|
240
|
2.5
|
3.15
|
3.7
|
84.7
|
16559
|
12066
|
535
|
420
|
510
|
400
|
|
300
|
2.5
|
3.15
|
3.9
|
89.7
|
19289
|
13674
|
610
|
480
|
570
|
450
|
|
400
|
2.5
|
3.15
|
4.1
|
98.2
|
24008
|
16520
|
705
|
560
|
655
|
515
|
12/20kV三芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜
|
3芯：12/20 YJV32 YJLV32
|
||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm
|
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km
|
載流量A
|
||||
|
空氣中
|
土壤中
|
|||||||||
|
Cu
|
Al
|
Cu
|
Al
|
Cu
|
Al
|
|||||
|
35
|
2.0
|
3.15
|
3.0
|
65.6
|
7241
|
6585
|
140
|
110
|
155
|
120
|
|
50
|
2.0
|
3.15
|
3.1
|
68.6
|
8073
|
7137
|
165
|
130
|
180
|
140
|
|
70
|
2.0
|
3.15
|
3.2
|
72.4
|
9109
|
7799
|
210
|
165
|
220
|
170
|
|
95
|
2.0
|
3.15
|
3.3
|
76.1
|
10336
|
8558
|
255
|
200
|
265
|
210
|
|
120
|
2.0
|
3.15
|
3.5
|
80.5
|
11661
|
9414
|
290
|
225
|
300
|
235
|
|
150
|
2.0
|
3.15
|
3.6
|
85.1
|
13195
|
10388
|
330
|
255
|
340
|
260
|
|
185
|
2.5
|
3.15
|
3.7
|
90.2
|
14892
|
11429
|
375
|
295
|
380
|
300
|
|
240
|
2.5
|
3.15
|
3.9
|
95.3
|
17474
|
12982
|
435
|
345
|
435
|
345
|
|
300
|
2.5
|
3.15
|
4.1
|
103.7
|
20239
|
14623
|
485
|
390
|
485
|
390
|
