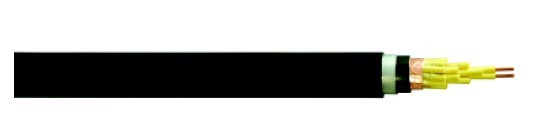

KYJV22，KYJV32，KYJVP2-22鎧裝控制電纜
塑料絕緣控制電纜 執行標準 GB/T 9330-2008 塑料絕緣控制電纜 用 途 塑料絕緣(PVC絕緣與XLPE絕緣)控制電纜使用交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控制。 產品名稱、型號 表1
|
型 號
|
名 稱
|
主 要 使 用 范 圍
|
|
KVV
|
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道固定場合
|
|
KYJV
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
|
|
|
KVVP
|
銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道等要求屏蔽的固定場合
|
|
KYJVP
|
銅芯交聯聚乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜
|
|
|
KVVP2
|
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
|
|
|
KYJVP2
|
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
|
|
|
KVVP3
|
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
|
|
|
KYJVP3
|
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
|
|
|
KVV22
|
銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道、直埋等能承受較大機械壓力的固定場合
|
|
KYJV22
|
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
|
|
|
KVV32
|
銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道、直埋等能承受較大機械拉力的固定場合
|
|
KYJV32
|
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜
|
|
|
KVVP2-22
|
銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道、直埋等能要求屏蔽并承受較大機械拉力的固定場合
|
|
KYJVP2-22
|
銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
|
|
|
KVVR
|
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
|
敷設在室內移動要求柔軟等場合
|
|
KVVRP
|
銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制軟電纜
|
敷設在室內移動要求柔軟、屏蔽等場合
|
產品規格
表2
表2
|
型 號
|
額定
電壓 V |
導 體 標 稱 截 面 mm2
|
||||||||
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|||
|
|
||||||||||
|
|
||||||||||
|
KVV，KYJV
|
||||||||||
|
KVVP，KYJVP KVVP3，KYJVP3 |
450/750
600/1000 |
-
|
2~61
|
2~14
|
2~10
|
|||||
|
KVVP2，KYJVP2
|
-
|
4~61
|
4~14
|
4~10
|
||||||
|
KVV22，KYJV22
KVVP2-22，KYJVP2-22 |
-
|
7~61
|
7~61
|
4~14
|
4~10
|
|||||
|
KVV32，KYJV32
|
-
|
10~61
|
7~61
|
4~14
|
4~10
|
|||||
|
KVVR
|
4~61
|
-
|
-
|
|||||||
|
KVVRP
|
4~61
|
4~48
|
-
|
-
|
||||||
使用條件
● 額定電壓U0/U為450/750V，600/1000V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜的6倍。
●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針?lè )较蚺帕校瑪底謽酥绢伾珣c絕緣顏色有明顯的不同。
電纜主要技術指標
1、 導體20℃時最大直流電阻見表3
表 3 導體20℃時最大直流電阻/Ω/km
● 額定電壓U0/U為450/750V，600/1000V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜的6倍。
●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針?lè )较蚺帕校瑪底謽酥绢伾珣c絕緣顏色有明顯的不同。
電纜主要技術指標
1、 導體20℃時最大直流電阻見表3
表 3 導體20℃時最大直流電阻/Ω/km
|
導體標稱截面
mm2 |
導體類別
|
||
|
第1種
|
第2種
|
第5種
|
|
|
20℃時最大直流電阻 Ω/km
|
|||
|
0.5
|
36.0
|
36.0
|
39.0
|
|
0.75
|
24.5
|
24.5
|
26.0
|
|
1.0
|
18.1
|
18.1
|
19.5
|
|
1.5
|
12.1
|
12.1
|
13.3
|
|
2.5
|
7.41
|
7.41
|
7.98
|
|
4
|
4.61
|
4.61
|
4.95
|
|
6
|
3.08
|
3.08
|
3.30
|
|
10
|
1.83
|
1.83
|
1.91
|
2、工頻交流耐電壓試驗見表4
表4 電壓試驗
|
額定工作電壓
項 目 |
450/750V
|
600/1000V
|
|
交流電壓頻率
試驗時間 試驗電壓 試驗結果 |
50Hz
5分鐘 3000V 不擊穿 |
50Hz
5分鐘 3500V 不擊穿 |
2、 工作溫度下的絕緣電阻見表5
表5 長期允許工作溫度下絕緣電阻
|
導體標稱截面
mm2 |
最小絕緣電阻 MΩ.km
|
||||
|
PVC絕緣（70℃）
|
XLPE絕緣（90℃）
|
||||
|
第1種
|
第2種
|
第5種
|
第1種
|
第2種
|
|
|
0.5
|
-
|
-
|
0.013
|
-
|
-
|
|
0.75
|
0.012
|
0.014
|
0.011
|
1.2
|
1.4
|
|
1.0
|
0.011
|
0.013
|
0.010
|
1.1
|
1.3
|
|
1.5
|
0.011
|
0.010
|
0.010
|
1.1
|
1.0
|
|
2.5
|
0.010
|
0.009
|
0.009
|
1.0
|
0.9
|
|
4
|
0.0085
|
0.0077
|
-
|
0.85
|
0.77
|
|
6
|
0.0070
|
0.0065
|
-
|
0.70
|
0.65
|
|
10
|
-
|
0.0065
|
-
|
-
|
0.65
|
交貨要求
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
