鉛護套鎧裝電力電纜(1900/3300V)
應用
這些電力電纜和控制電纜適用于工業地下應用, 也可用于具有烴類和機械保護潮濕環境中，防止溶劑的滲透和腐蝕. 鉛護套可以加強芳香族碳氫化合物的侵蝕。

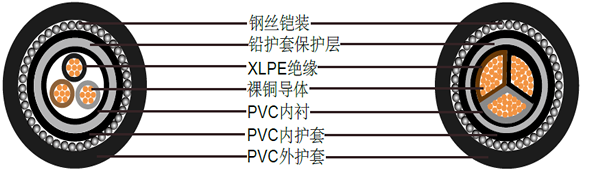

結構
| 導體 | 多股銅導體, 遵循BS 6360/IEC 60228，2類 |
| 絕緣色彩編碼 | XLPE (交聯聚乙烯)GP 8類或乙丙橡膠GP 6類1芯: 棕色 |
| 2芯: 棕色或藍色 | |
| 3芯: 棕色, 黑色, 灰色 | |
| 4芯: 藍色, 棕色, 黑色, 灰色 | |
| 5芯: 黃綠色, 藍色, 棕色, 黑色, 灰色 | |
| 5芯以上: 白色線芯加黑色數字標識 | |
| 內襯 | PVC (聚氯乙烯) |
| 保護層 | LC (L鉛合金 'E')護套 |
| 內護套鎧裝 | PVC (聚氯乙烯)單芯: AWA (鋁絲鎧裝) |
| 外護套 | 多芯: SWA (鋼絲鎧裝)PVC(聚氯乙烯),或防鼠防白蟻PVC(可選) |
技術參數
| 額定電壓 | 1900/3300V |
| 額定溫度 | 0°C to +90°C |
| 彎曲半徑 | 12 x 外徑 |
| 防火 | IEC60332第一部分, BS4066第一部分 |
電纜參數
三芯1900/3300 V鉛護套鎧裝電纜
|
標稱導體截面積
|
成股類型
|
標稱絕緣厚度
|
標稱鉛護套厚度
|
標稱內護套厚度
|
標稱鋼絲鎧裝直徑
|
標稱外護套厚度
|
標稱外徑
|
標稱重量
|
|
mm2
|
No./mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg/km
|
|
3x16
|
7/1.70
|
2
|
1.3
|
1
|
1.6
|
1.8
|
31.8
|
2750
|
|
3x25
|
7/2.14
|
2
|
1.4
|
1
|
1.6
|
1.8
|
34.9
|
3412
|
|
3x35
|
7/2.52
|
2
|
1.5
|
1
|
1.6
|
1.9
|
37.6
|
4045
|
|
3x50*
|
19/1.78
|
2
|
1.5
|
1.2
|
2
|
2
|
40.2
|
4822
|
|
3x70*
|
19/2.14
|
2
|
1.5
|
1.2
|
2
|
2.1
|
41.7
|
5560
|
|
3x95*
|
19/2.52
|
2
|
1.6
|
1.2
|
2
|
2.2
|
43.5
|
6582
|
|
3x120*
|
37/2.03
|
2
|
1.7
|
1.4
|
2.5
|
2.3
|
50.4
|
8440
|
|
3x150*
|
37/2.25
|
2
|
1.8
|
1.4
|
2.5
|
2.4
|
52.7
|
9540
|
|
3x185*
|
37/2.52
|
2
|
1.9
|
1.4
|
2.5
|
2.5
|
56.6
|
11272
|
|
3x240*
|
61/2.25
|
2
|
2
|
1.6
|
2.5
|
2.6
|
62.3
|
13819
|
|
3x300*
|
61/2.52
|
2
|
2.2
|
1.6
|
2.5
|
2.7
|
66.9
|
16456
|
|
3x400*
|
61/2.85
|
2
|
2.3
|
1.6
|
2.5
|
2.9
|
71.4
|
20900
|
扇形多股導體
