煤礦用移動類阻燃型額定電壓3.6/6kV及以下屏蔽軟電纜

用途：本產品按MT/T818.7-1999標準要求制造供用戶選型，適用于煤礦井下移動式采煤作業設備及地面礦山機械作業式的電源連接用軟電纜。
礦用屏蔽電纜型號：MYPT、MYP、MYDP、MYDPT。
使用條件：
1）電纜導體的長期允許工作溫度為90℃。
2）電纜的最小彎曲半徑為電纜直徑的6倍。

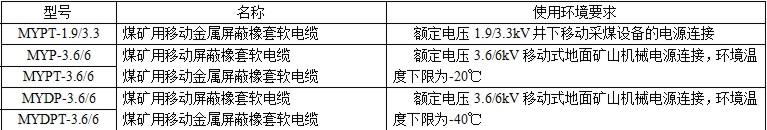

型號、名稱及使用環境要求：見表1
                                     表1

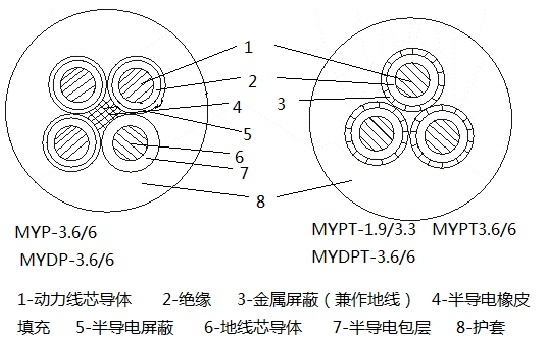

電纜結構形式截面示意圖：如圖所示。

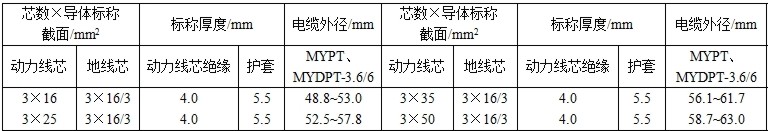

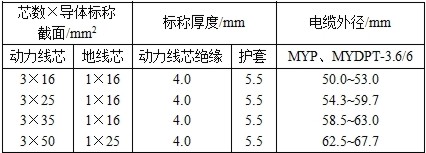

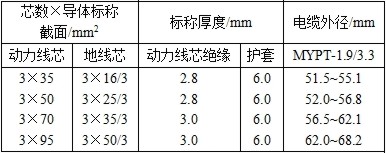

規格、結構：見表2、表3和表4。

                        表2                                                        表3

                                                    表4

技術要求：
1）絕緣采用乙丙橡膠為基料的絕緣膠料，其性能應符合GB/T7594.8中XJ-30A型規定，但抗張強度應不小于6.5MPa。

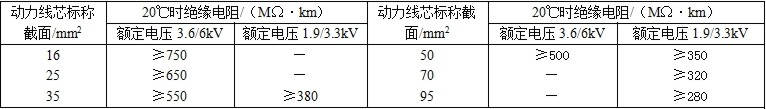

2）動力線芯20℃時的絕緣電阻應符合表5的規定。
                                           表5

MYPT-1.9/3.3、MYPT-3.6/6、型電纜的

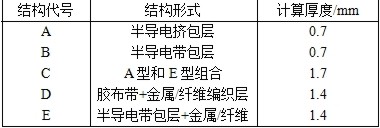

絕緣屏蔽采用MT/T818.1-1999 表6中C類
或E類結構；MYP-3.6/6、MYDP-3.6/6型采
用表6中A類結構。

5）護套為單層結構，采用橡皮膠料，根據不同型號選用不同材料；
①MYPT-1.9/3.3型電纜護套的性能應符合GB/T7594.7中XJ-30A型規定；
②MYP3.6/6和MYPT3.6/6型電纜采用氯丁橡膠或氯磺化聚乙烯為基料的護套膠料。其性能應符合表7.
③MYDP-3.6/6和MYDPT-3.6/6型電纜采用氯丁膠或具類似性能的材料為基料的護套膠料。其性能應符合表7。

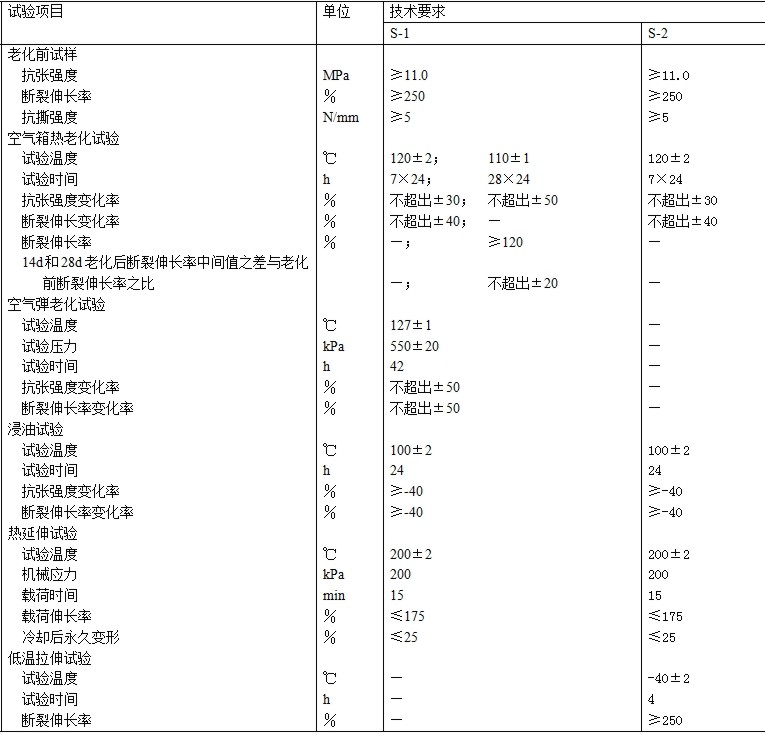

                                                 表7
