煤礦用移動類阻燃型額定電壓1.9/3.3kV及以下采煤機金屬屏蔽軟電纜

用途：本產品按MT/T818.4-1999制造供貨，適用于額定電壓0.66/1.14kV和1.9/3.3kV采煤機及類似設備，作連接電源用軟電纜。
礦用屏蔽電纜型號：MCPTJ-0.66/1.14，MCPT-1.9/3.3，MCPTJ-1.9/3.3。
使用條件：
1）電纜導體的長期允許工作溫度為90℃。
2）電纜的最小彎曲半徑為電纜直徑的6倍。

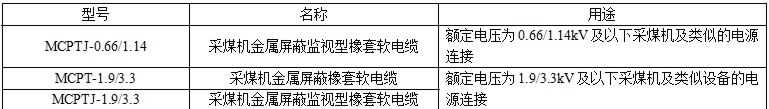

型號、名稱及用途：見表1



                                              表1

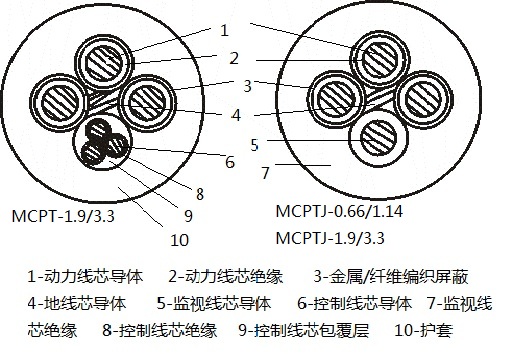

電纜結構形式截面示意圖：如圖所示。



規格、結構：見表2、表3。

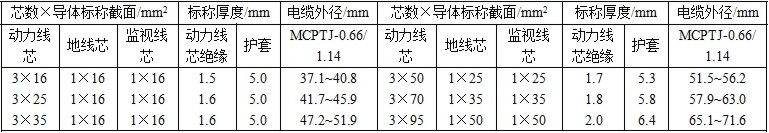

                                          表2

注：監視線芯絕緣外徑應與動力線芯絕緣外徑相當。

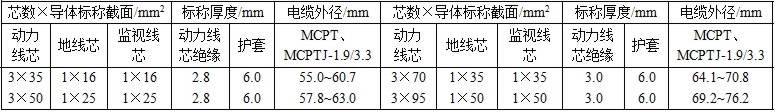

                                                 表3

注：監視線芯絕緣外徑應與動力線芯絕緣外徑相當；MCPT無監視線芯。

技術要求：
1）動力線芯采用乙丙橡膠為基料的絕緣膠料，其性能應符合GB/T7594.8-1987中XJ-30A型規定。
2）控制線芯絕緣應采用GJB733.1附錄E規定的聚全氟乙丙烯或具類似性能的材料，成品電纜絕緣抗張強度應不低于13.8MPa絕緣伸長率不小于100%。控制線芯不少于3根，芯線截面2.5mm2或4mm2.
3）絕緣線芯浸入水中12h之后，Uo/U為0.66/1.14kV的電纜應進行3kV、5min的工頻電壓試驗；Uo/U為1.9/3.3kV的電纜應進行6.8kV、5min的工頻電壓試驗。試驗工程中不應發生擊穿現象。
4）絕緣線芯應經受吸水試驗，1～14d電容增率≤10%，7～14d電容增率≤3%。

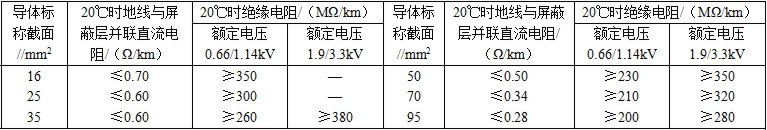

5）動力線芯的絕緣電阻，應符合表4的規定。

                                            表4

6）礦用阻燃電纜其他電氣、機械物理性能、耐燃燒（阻燃性）性能等要求，按MT/T818.1的有關規定。試驗方法按GB/T3048、GB/T2951、MT/T818.1及MT386標準規定進行。
包裝、交貨長度要求：
①電纜應整齊卷繞在電纜交貨盤上，每盤只允許卷繞同一型號同一規格的電纜，電纜端頭必須緊密包封。
②交貨長度應不小于200米，短段電纜應不超過總長度的10%，計量誤差不超過±0.5%（或按雙方協議商定長度交貨）。
