煤礦用移動類阻燃型額定電壓1.9/3.3kV及以下采煤機軟電纜

用途：
本產品（MT818.2-1999）適用于額定電壓U0/U為1.9/3.3kV及以下采煤機及類似設備，作電源連接線。
產品型號：MC-0.38/0.66，MCP-0.38/0.66，MCP-0.66/1.14，MCP-1.9/3.3。
使用條件：
1）額定電壓0.66/1.14kV及以下電纜導體的長期允許工作溫度為65℃；額定電壓1.9/3.3kV電纜導體的長期允許工作溫度為90℃。
2）電纜的最小彎曲半徑為電纜直徑的6倍
型號、名稱及結構形式：

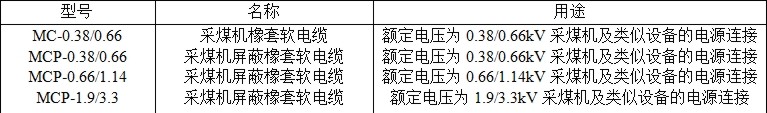

1）型號、名稱及用途，見表1（含屏蔽電纜）
                          表1

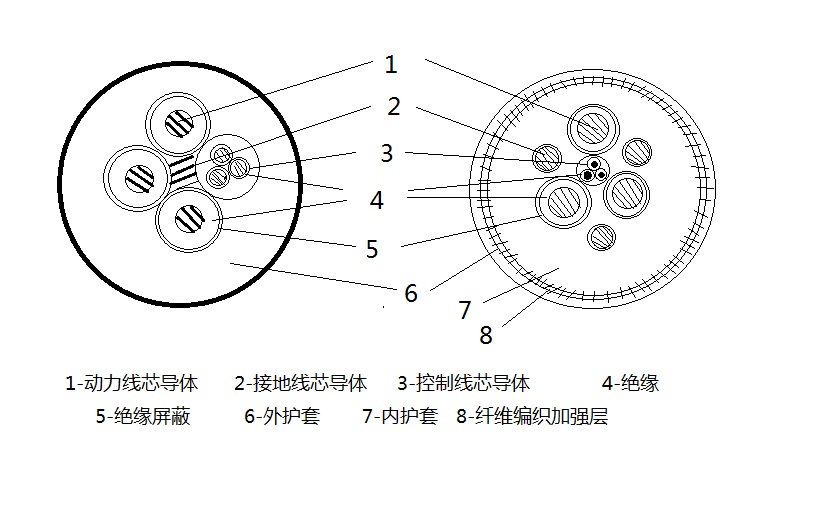

2）結構形式（截面示意圖）：

①額定電壓0.38/0.66kV的電纜采用如圖所示的A型結構；
②額定電壓0.66/1.14kV及以上的電纜采用如圖所示的A型或B型結構。

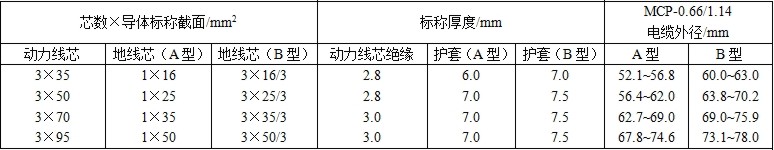

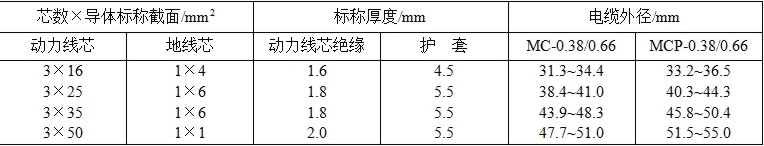

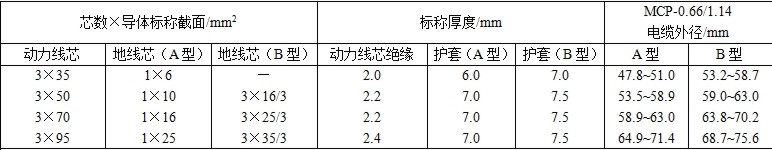

規格、結構及參數：見表2- 表4的規定

                                                      表2

                                                    表3


                                                       表4

技術要求：
1）電纜20℃時的絕緣電阻，應符合表5的規定。
                                            表5

①控制線芯數不少于3根，線芯標稱截面采用2.5mm2或4mm2規格。置放位置如圖中A型和B型數字3的示意。
2）電氣、機械物理性能要求和檢測方法、按MT/T818.1、2各有關條款規定。
3）阻燃性能：?jiǎn)胃怪蹦腿紵囼灐⒊墒腿紵囼灱柏撦d條件下的耐燃燒試驗性能，均應達到MT/T386標準中的各項試驗要求。

包裝、交貨要求：
①電纜應整齊卷繞在電纜交貨盤上，每盤只允許卷繞同一型號同一規格的電纜，電纜端頭必須緊密包封。
②交貨長度應不小于200米，短段電纜應不超過總長度的10%，計量誤差不超過±0.5%（或按雙方協議商定長度交貨）。
