煤礦用移動類阻燃型額定電壓0.66/1.14kV采煤機屏蔽監視加強型軟電纜

用途：本產品按MT/T818.3-1999標準要求制造供貨。適用于Uo/U為0.66/1.14kV采煤機組及類似設備，作電源連接用。
型號：MCPJB-0.66/1.14，MCPJR-0.66/1.14。
使用條件：
1）電纜導體的長期允許工作溫度為90℃。
2）電纜的最小彎曲半徑為電纜直徑的15倍。
電纜型號、名稱、用途及結構形式截面示意圖：

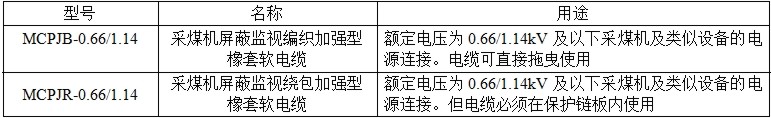

1）礦用金屬屏蔽電纜型號、名稱、用途，見表1.

                                                                表1

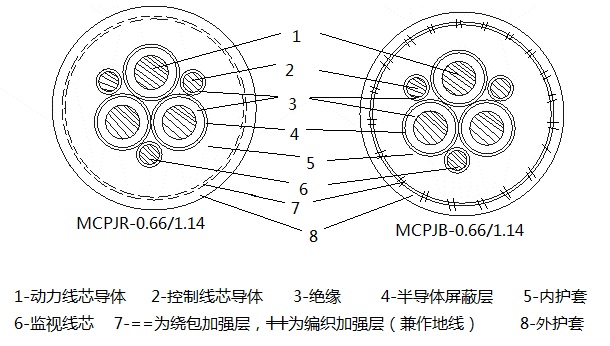

2）電纜結構型式截面示意圖

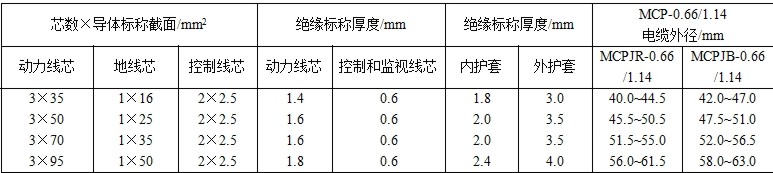

規格、結構，見表2規定

                                               表2

注：監視線芯導體標稱截面面積應不小于1.5mm2，控制線芯和監視線芯的絕緣厚度不作考核。

技術要求：
1）在20℃±5℃的溫度下，絕緣線新的絕緣電阻應符合表3的規定

                                                     表3
