Type W四芯扁平移動電力電纜2kV
應用
該扁平電纜適用于交流礦用設備，如交流穿梭車，鉆，截煤和裝載機。
標準
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

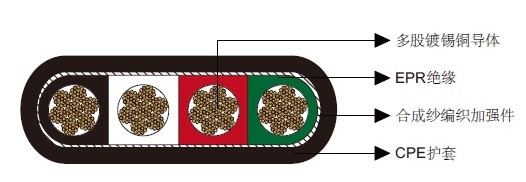

結構
導體： 多股鍍錫退火銅導體。
絕緣： 乙丙橡膠（EPR）。
加強件： 合成紗。
護套： 黑色重型/特重型氯化聚乙烯（CPE）。（外徑大于2英寸的電纜需使用特重型護套）
可選項
• 其他護套材料如CSP/PCP/NBR/PVC可根據要求提供。
• 中間有加強纖維的雙層護套可根據要求定制。
-
機械和熱性能
最小彎曲半徑：6×OD
導體最高工作溫度：+90℃ -
尺寸和重量
|
結構 |
股數 |
標稱絕緣厚度 |
標稱護套厚度 |
標稱外徑 |
標稱重量 |
電流 |
||||
|
芯數×AWG/ |
- |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
4×6 |
133 |
0.06 |
1.5 |
0.095 |
2.4 |
0.67×1.69 |
17.0×42.9 |
895 |
1332 |
72 |
|
4×4 |
259 |
0.06 |
1.5 |
0.110 |
2.8 |
0.75×1.89 |
19.0×48.0 |
1185 |
1764 |
93 |
|
4×2 |
259 |
0.06 |
1.5 |
0.110 |
2.8 |
0.84×2.23 |
20.6×56.6 |
1620 |
2411 |
122 |
|
4×1 |
259 |
0.08 |
2.0 |
0.125 |
3.2 |
0.97×2.60 |
24.6×66.0 |
2100 |
3125 |
143 |
|
4×1/0 |
259 |
0.08 |
2.0 |
0.140 |
3.6 |
1.01×2.73 |
25.7×69.3 |
2500 |
3721 |
165 |
|
4×2/0 |
329 |
0.08 |
2.0 |
0.140 |
3.6 |
1.10×2.96 |
27.9×75.2 |
2900 |
4316 |
192 |
|
4×3/0 |
413 |
0.08 |
2.0 |
0.155 |
3.9 |
1.18×3.25 |
30.0×82.6 |
3500 |
5209 |
221 |
|
4×4/0 |
532 |
0.08 |
2.0 |
0.155 |
3.9 |
1.29×3.46 |
32.8×87.9 |
4225 |
6288 |
255 |
電流值基于導體溫度90℃和環境空氣溫度40℃，符合ICEA S-75-381標準.
